Таблица 1; Внимание! Не прикладывать чрезмерных усилий при вращении; Ручка 1 роторного переключателя имеет пять положений: - Тепломаш КЭВ-75Т20E 222009 - Инструкция по эксплуатации - Страница 4

              Таблица 1

* режим вентилятора

**  при номинальном напряжении заданные параметры могут отличаться  на +5/-10%

от указанных.

4.2

  Управление  тепловентилятором  осуществляется  двумя  вращающимися

ручками:  роторного  переключателя  и  терморегулятора,  установленными  на

задней панели корпуса (см. рис. 1).

Внимание!  Не  прикладывать  чрезмерных  усилий  при  вращении

ручек.

Ручка 1 роторного переключателя имеет пять положений:

  - выключено;

- включение режима вентилятора;

  - включение I –ой ступени тепловой мощности;
  - включение II –ой ступени тепловой мощности;
  - включение III –ой ступени тепловой мощности.

-2-

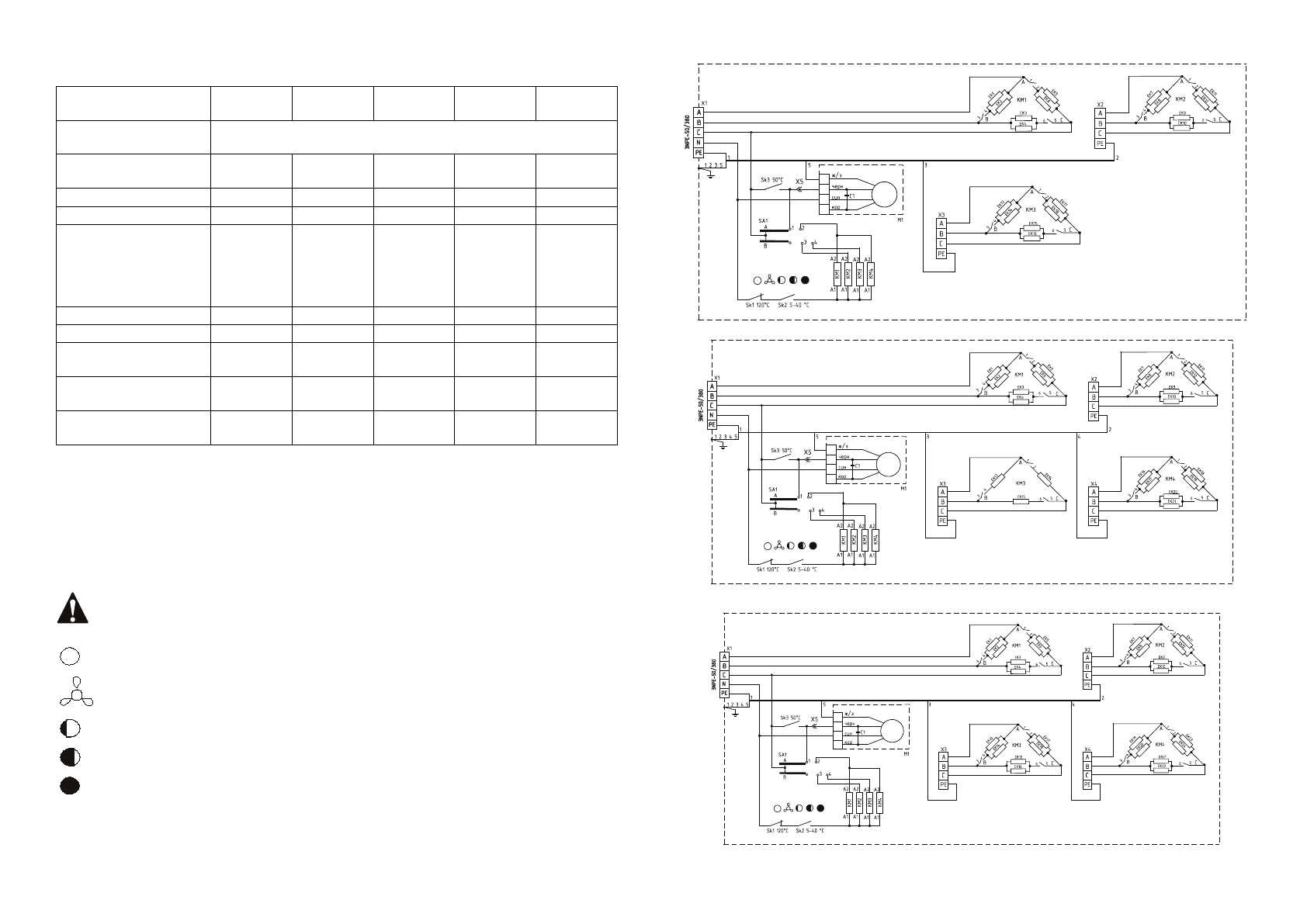

Рис. 6. Электрическая схема КЭВ-75Т20Е

Рис. 7. Электрическая схема КЭВ-90Т20Е

Рис. 8. Электрическая схема КЭВ-100Т20Е

-11-

Модель тепловентилято-

ра

КЭВ-

50Т20Е

КЭВ-

60Т20Е

КЭВ-

75Т20Е

КЭВ-

90Т20Е

КЭВ-

100Т20Е

Параметры питающей

сети, В/Гц

380/50

Режимы мощности**,

кВт

*/25/37,5/50  */25/50/62,5  */25/50/75  */50/75/87,5  */50/75/100

Расход воздуха, м

3

/час

6000

6000

6000

6000

6000

Подогрев воздуха**, °С  0/12/18/24  0/12/25/31  0/12/25/37  0/25/37/43  0/25/37/49

Габаритные размеры, мм

- ширина

- высота

- длина

747

761

705

747

761

705

747

761

705

747

761

705

747

761

705

Масса, кг

58,5

63,5

68,5

73,5

78,5

Максимальный ток, А

78

97

116

135

154

Потребляемая мощность

двигателя, Вт

780

780

780

780

780

Частота вращения,

об/мин

1350

1350

1350

1350

1350

Звуковое давление на

расстоянии 5м, дБ (А)

60

60

60

60

60
