УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1  С  помощью  осевых  вентиляторов  воздух  всасывается  из  помещения,  подогревается,  проходя  через

теплообменник и выбрасывается через сопло в виде направленной струи.

4.2  Завеса состоит из прочного корпуса, изготовленного из оцинкованной или нержавеющей стали. Угол сопла

может  быть  прямой  или  повёрнут  на  30°  относительно  плоскости  проёма,  в  зависимости  от  проекта  защиты  проёма.

Основные детали и узлы завесы показаны на рисунке 2.

4.3  На рисунке 6 даны габаритные и присоединительные размеры.

4.4  Электрические схемы завес приведены на рисунках 7-8.

4.5  В завесе установлен двухрядный теплообменник (рисунок 3), выполненный из медных труб с насадными

пластинчатыми алюминиевыми ребрами. Теплообменник снабжен промежуточным коллектором (поз.2а). На выходном

и  промежуточном  коллекторах  расположены  отводы  с  резьбовыми  заглушками  (поз.4,4а).  Теплоноситель  подается  и

отводится через водяные патрубки DIN 3/4ʺ с торцевым уплотнением (поз.1).

Величина  падения  давления  рассчитана  для  температуры

воды  95/70  °С.  Для  других  температур  эта  величина

умножается на  коэффициент К.

Температура воды на входе/выходе, °С

150/70

130/70

105/70

95/70

80/60

60/40

К=0,93 К=0,95 К=0,98

К=1

К=1,04 К=1,12

5

5

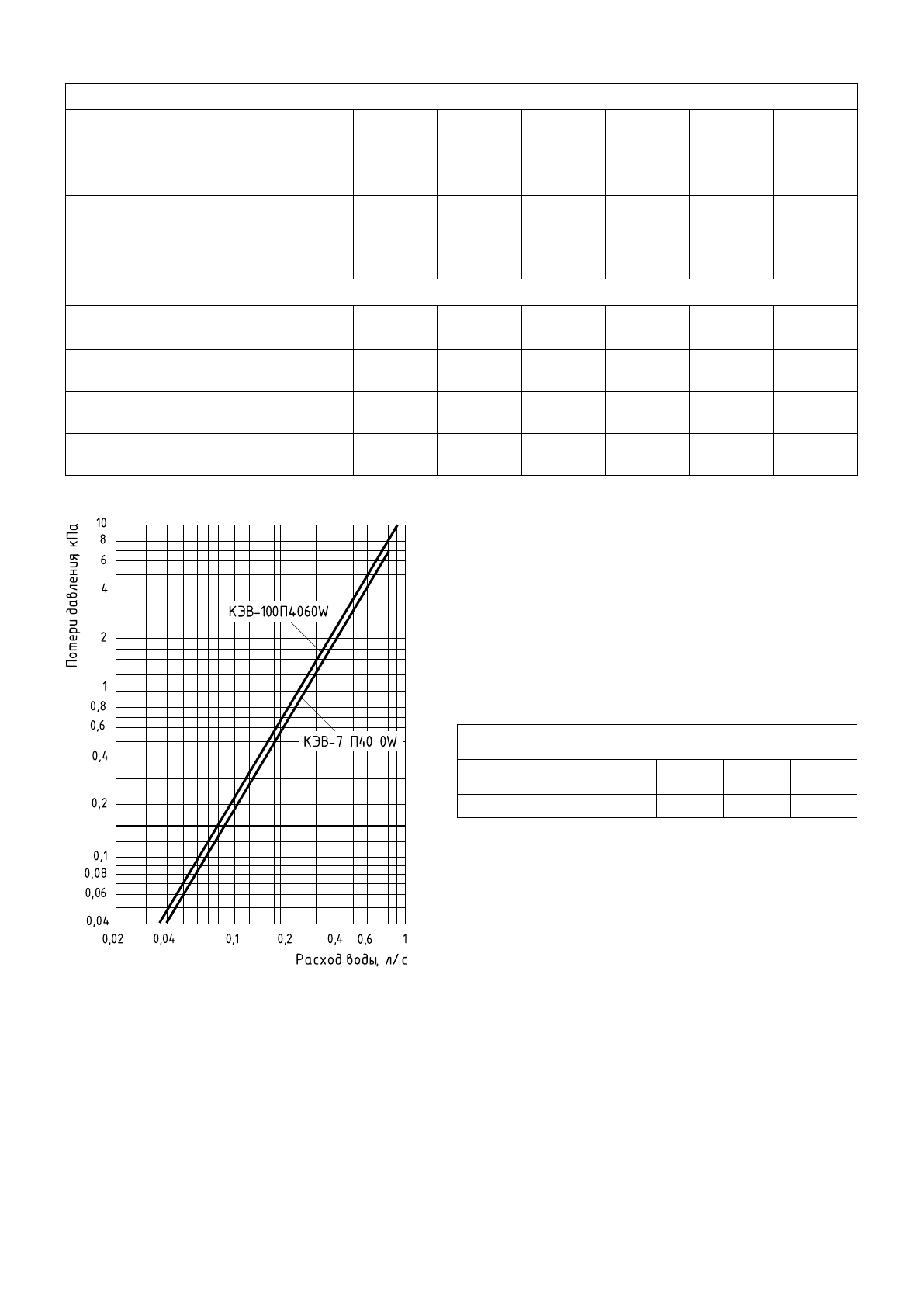

Рисунок 1. Гидравлические характеристики

Таблица 2.  Тепловые характеристики завес при температуре воздуха в помещении +15ºС

КЭВ-75П4050W

Температура воды на входе/выходе, ºС

150/70

130/70

105/70

95/70

80/60

60/40

Тепловая мощность, кВт

при max/min расходе воздуха

42,0/22,8

40,1/21,9

37,7/20,7

36,9/20,2

29,7/16,2

15,5/7,6

Подогрев воздуха, ºС

при max/min расходе воздуха

27/37

26/35

24/34

24/33

19/26

10/12

Расход воды, л/с

при max/min расходе воздуха

0,15/0,08

0,18/0,10

0,29/0,16

0,40/0,22

0,40/0,22

0,21/0,10

КЭВ-100П4060W

Температура воды на входе/выходе, ºС

150/70

130/70

105/70

95/70

80/60

60/40

Тепловая мощность, кВт

при max/min расходе воздуха

64,0/35,6

60,5/33,4

55,6/30,6

53,7/29,5

43,5/23,8

24,2/13,1

Подогрев воздуха, ºС

при max/min расходе воздуха

30/42

28/39

26/36

25/34

20/28

11/15

Расход воды, л/с

при max/min расходе воздуха

0,22/0,12

0,28/0,15

0,43/0,24

0,59/0,32

0,58/0,32

0,33/0,18
