УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1  С помощью вентиляторов воздух всасывается из помещения, подогревается, проходя через теплообменник

и выбрасывается через сопло в виде направленной струи.

4.2  Завеса состоит из прочного корпуса, изготовленного из оцинкованной стали, стандартный угол сопла – 0°,

по заказу – 30°. Основные детали и узлы показаны на рисунке 2.

4.3  На рисунке 6 даны габаритные и присоединительные размеры.

4.4  Электрические схемы завес приведены на рисунках 7-8.

4.5  В завесе установлен двухрядный теплообменник (рисунок 3), выполненный из медных труб с насадными

пластинчатыми алюминиевыми ребрами. Теплообменник снабжен промежуточным коллектором (поз.2а). На выходном

и  промежуточном  коллекторах  расположены  отводы  с  резьбовыми  заглушками  (поз.4,4а).  Теплоноситель  подается  и

отводится через водяные патрубки DIN 1ʺ с торцевым уплотнением (поз.1) выступающие из корпуса завесы.

Величина  падения  давления  рассчитана  для  температуры

воды  95/70  °С.  Для  других  температур  эта  величина

умножается на  коэффициент К.

Температура воды на входе/выходе, °С

150/70

130/70

105/70

95/70

80/60

60/40

К=0,93 К=0,95 К=0,98

К=1

К=1,04 К=1,12

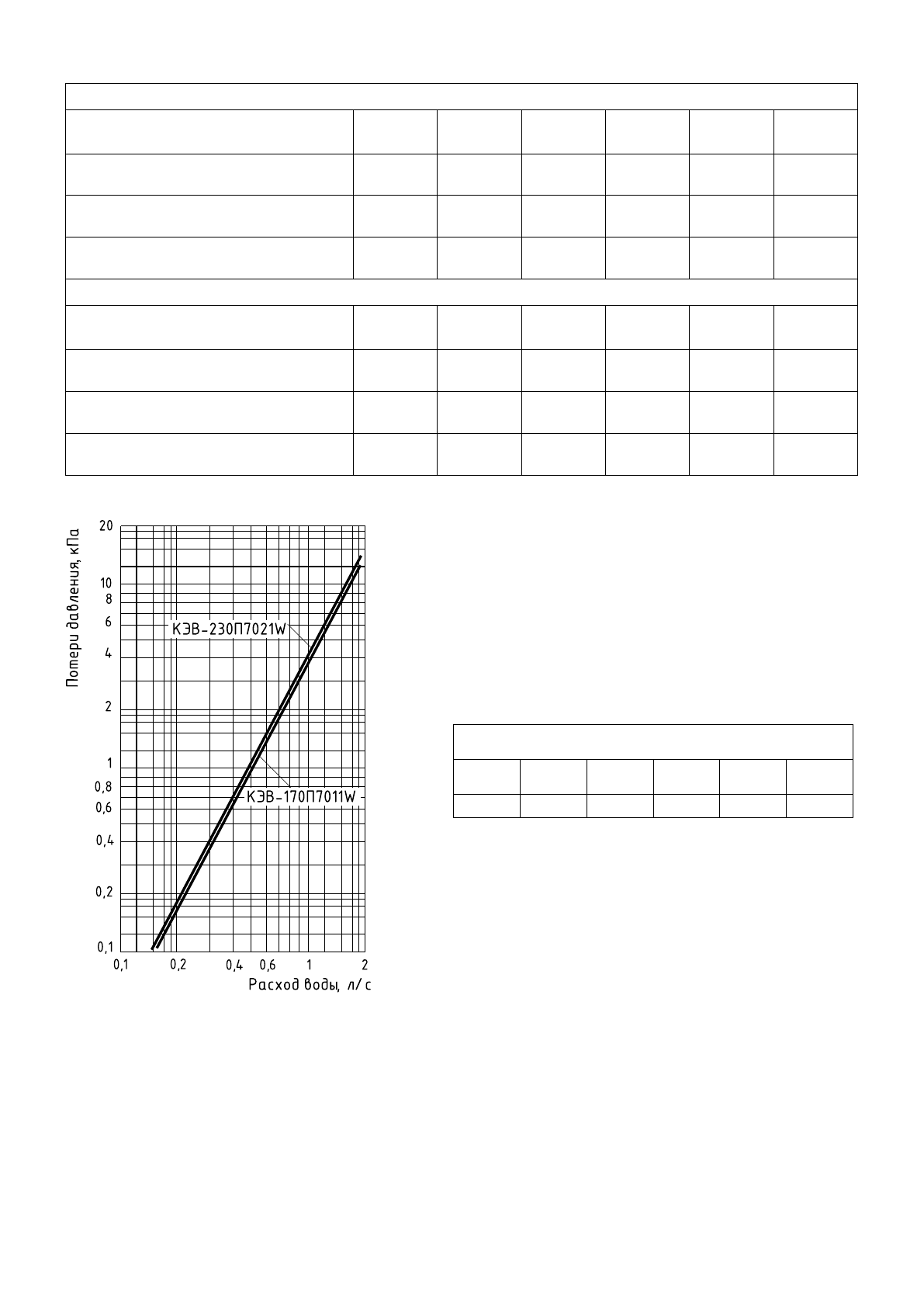

Рисунок 1. Гидравлические характеристики

Таблица 2.  Тепловые характеристики завес при температуре воздуха в помещении +15ºС

КЭВ-170П7011W

Температура воды на входе/выходе, ºС

150/70

130/70

105/70

95/70

80/60

60/40

Тепловая мощность, кВт

при max/min расходе воздуха

90,3/78,5

86,0/74,7

80,9/70,2

79,0/68,5

63,6/55,1

33,3/28,7

Подогрев воздуха, ºС

при max/min расходе воздуха

27/30

26/28

24/27

24/26

19/21

10/11

Расход воды, л/с

при max/min расходе воздуха

0,31/0,27

0,39/0,34

0,63/0,54

0,85/0,74

0,85/0,74

0,44/0,38

КЭВ-230П7021W

Температура воды на входе/выходе, ºС

150/70

130/70

105/70

95/70

80/60

60/40

Тепловая мощность, кВт

при max/min расходе воздуха

133,0/118,8 125,0/111,6

114,9/89,0 110,9/98,9

89,6/79,9

50,1/44,6

Подогрев воздуха, ºС

при max/min расходе воздуха

30/32

28/30

26/27

25/27

20/21

11/12

Расход воды, л/с

при max/min расходе воздуха

0,45/0,41

0,57/0,51

0,89/0,8

1,20/1,08

1,20/1,08

0,67/0,6
