5

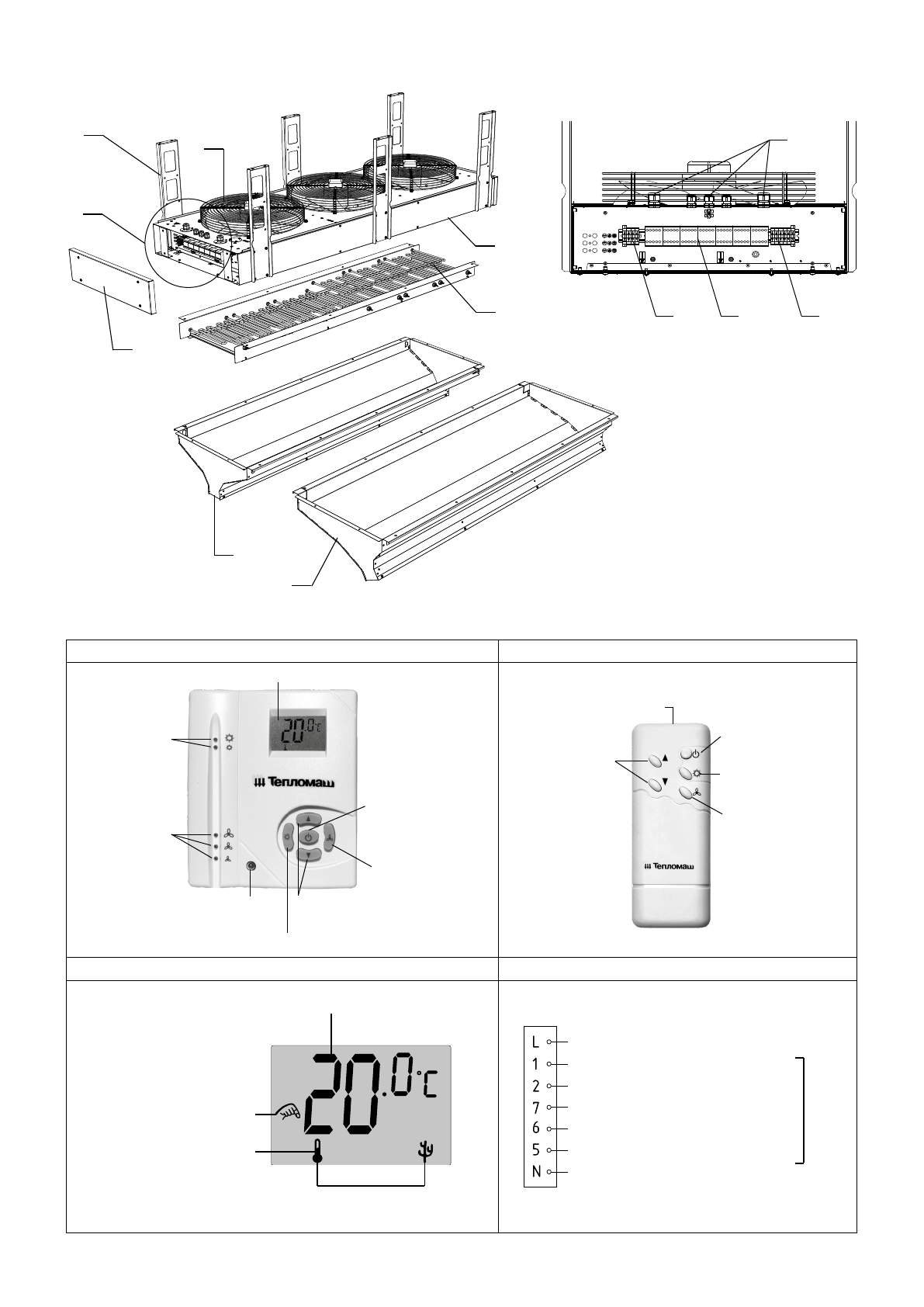

Рисунок 1. Воздушно-тепловая завеса

Выносной пульт управления IR03

Дистанционный пульт управления

Светодиоды

режимов

нагрева

Светодиоды

режимов

расхода воздуха

Приемное устройство

инфракрасного

сигнала

Кнопка выбора режима нагрева

Кнопки установки

требуемой температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

ЖК-дисплей

Кнопка выбора

режима нагрева

Кнопки

установки

требуемой

температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

Передающее устройство

инфракрасного сигнала

ЖК-дисплей

Назначения клемм пульта управления IR03

Выбор температуры

Первая ступень нагрева

Вторая ступень нагрева

(полная мощность)

Температура

L (питание 220В/50Гц)
Первая ступень нагрева
Вторая ступень нагрева
Минимальная скорость вентилятора
Средняя скорость вентилятора
Максимальная скорость вентилятора
N (нейтраль)

Вых

одные сигналы  220В/50Гц

1

2

3

4

5

6

А

7

8

9

10

1 - Вентилятор осевой;

2 - Кронштейн;

3 - Съемная крышка;

4 - Прямое сопло;

5 - Угловое сопло (по заказу);

6 - Трубчатые электронагревательные

элементы (ТЭНы);

7 - Корпус;

8 - Гермовводы;

9 - Клеммная колодка (ввод 1);

10 - Электромагнитные

контакторы;

11 - Клеммная колодка (ввод 2).

11

Вид А

Блок управления
