TEPLOCERAMIC TCM-RA 1000 - Инструкция по эксплуатации

i

Двухканальный  микропроцессорный  термоконтроллер

п р ед н аз н ач е н   д л я   у п р а вл е н и я   о б о г р е вател е м ,   о бе с п еч и ва я
Вам  высокий  комфорт,  экономичность  и  безопасность.  Обогрев
осуществляется с помощью

двух

 датчиков температуры:

первый

  контролирует  температуру  воздуха  в  помещении,  что

позволяет  минимизировать  расход  элек троэнергии,  а  также
задавать в каждой комнате индивидуальную температуру;

второй

  термодатчик  контролирует  температуру  поверхности  самого

обогревателя,  что  максимально  обеспечивает  его

безопасность

(исключает  перегрев  при  повышенном  напряжении  электросети,
накрывании  или  опрокидывании  прибора,  дает  возможность
ограничить температуру в детских комнатах и т.п.).

Кроме  того  контроллер  предупредит  Вас  о отсутствии  заземления  в  электросети  и  если
необходимо прекратит обогрев.
Вы задаете для себя необходимую температуру в помещении

(можно по часовой программе с

4

суточным либо недельным циклом ), контроллер в зависимости от теплопотерь помещения
автоматически  подстраивает  температуру  самого  обогревателя,  а  также  нагрузку  его  на

@

электросеть  (100

%

  или

50

%

  мощности ).  Включение  и  выключение  нагревателя

осуществляется электронным способом (бесшумно, без искр и помех). Обогреватель работает
ровно  столько,  сколько  требуется  для  поддержания  заданной  температуры  в  помещении,
не тратит ни одного лишнего киловатта электроэнергии и поэтому не нуждается в отключении
даже на летний период.

I

Диапазон установки температуры воздуха в помещении “Комфорт” +5...+35°С, шаг 0,5°С.

I

Диапазон  установки  значения,  определяющего  температуру  “Эконом”  от  -9,5°(ниже
температуры Комфорт) ... 0°(равна Комфорту) до +9,5°(выше Комфорта).

I

Диапазон установки предельной температуры поверхности обогревателя 40...95°С (72°С).

ТРЕБОВАНИЯ ДЛЯ ЭФФЕКТИВНОГО ОБОГРЕВА И БЕЗОПАСНОСТИ

Ж

Установите обогреватель согласно прилагаемой инструкции по монтажу.

Ж

Обеспечьте  правильное  расположение  внешнего  датчика  температуры  воздуха  в
помещении  (максимально  исключить  влияние  температуры  самого  обогревателя,
соприкосновение с полом и стенами).

Ж

Включите  обогреватель  в  электросеть  с  заземлением  и  убедитесь  в  наличии  его  по
признаку отсутствия предупреждения

‘

Grnd

’

 (см. ниже).

era+

™

LT

-1-

-4-

@

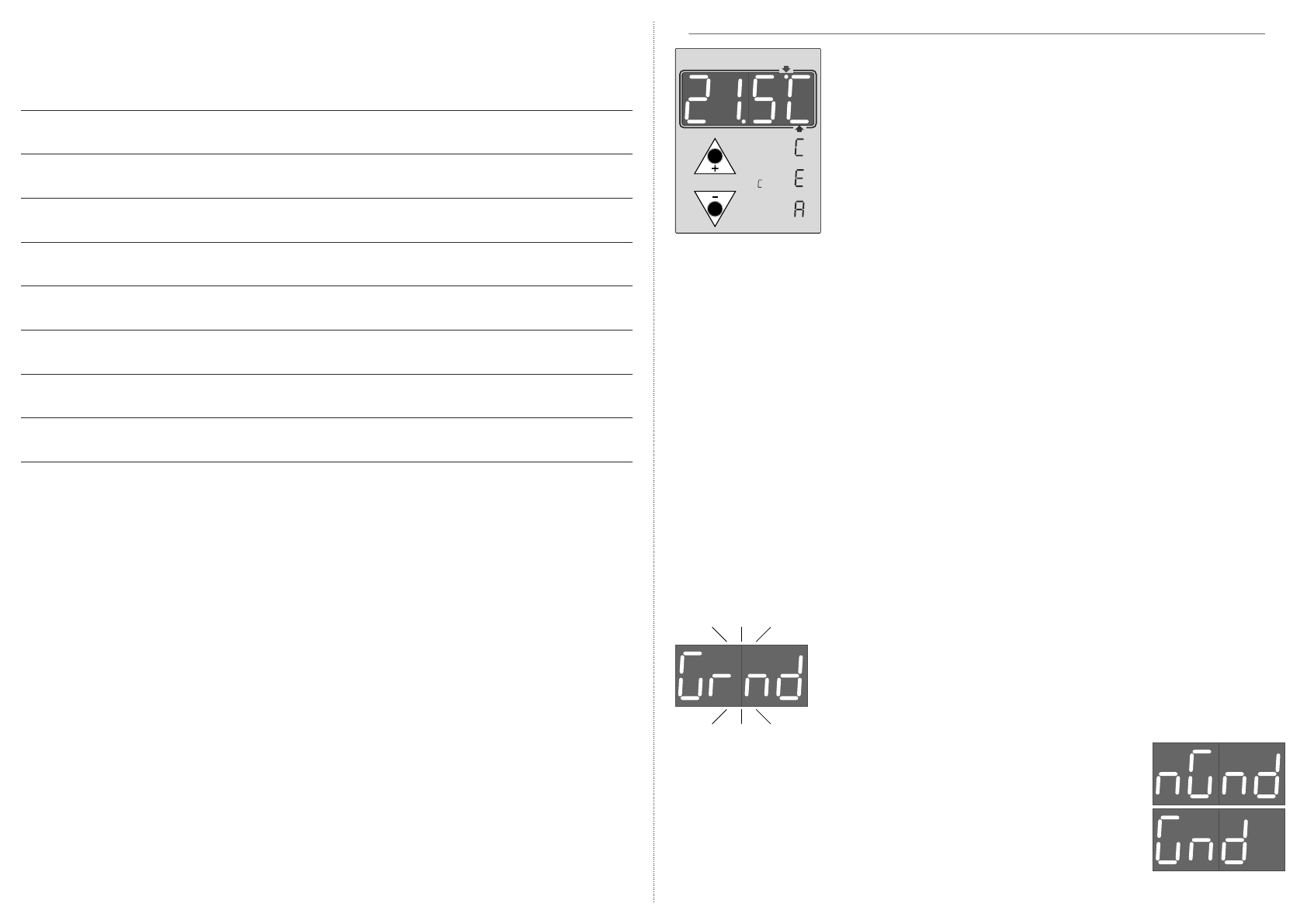

Для  включения  функции  прекращения  обогрева  при  отсутствии

заземления,  а  также  выключения  её,  необходимо  в  момент  индикации

‘

Grnd

’

  (см.  выше)  нажать  и  удержать  обе  кнопки,  затем  не  позже,  чем

через  1,5  секунды

вынуть  и  снова  вставить  вилку  в  розетку  и  только

после  появления  соответствующей  индикации  (рис.  справа)  отпустить
кнопки.

Внимание

!  Работа  обогревателя  без  заземления  не  допускается.

Данная  функция  предназначена  исключительно  для  проверки
работоспособности  прибора  в  условиях  отсутствия  розетки  с
заземлением.

Работа без заземления

Работа только с заземлением

~

 Термоконтроллер обогревателя при включении в электросеть, а также

в течении всей работы контролирует наличие заземления и в случае его
отсутствия  выдает  предупреждение

  (

рис.  слева)

,

  после  чего,  в

зависимости  от  заданной  функции  (см.  ниже),  или  запрещает  обогрев,
ожидая  появления  заземления,  или  после  предупреждения  разрешает
работу без заземления.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации термоконтроллера обогревателя 12 месяцев со дня продажи.
Гарантийное  обслуживание  осуществляется  при  предоставлении  паспорта  на  изделие  с
отметкой о дате продажи и штампом продавца.
Обогреватель, здаваемый в ремонт должен быть чистым!
В  течение  гарантийного  срока  эксплуатации  изготовитель  производит  безвозмездно  ремонт
электронной  части  обогревателя  в  случае  несоответствия  её  требованиям  технических
условий при соблюдении потребителем правил хранения, подключения и эксплуатации.
Термоконтроллер не подлежит гарантийному обслуживанию в следующих случаях:
1. Окончание гарантийного срока эксплуатации.
2. Условия эксплуатации не соответствуют требованиям инструкции.
3. Перегорания предохранительных дорожек на печатной плате контроллера.
4. Изделие имеет следы механических повреждений, нарушение пломбирования, подгорание
контактов сетевой вилки.
5. Наличие следов заливания, попадания посторонних предметов под крышкой контроллера.
Гарантийное и послегарантийное обслуживание производится по месту приобретения.

Heating

climate control

TEMP

Comfort

(

5...35°)

Antifreeze

(

+ 5°)

Econom

(

±

 9,5°)
