СПЕЦ-IGE-30 - Инструкция по эксплуатации - Страница 7

7

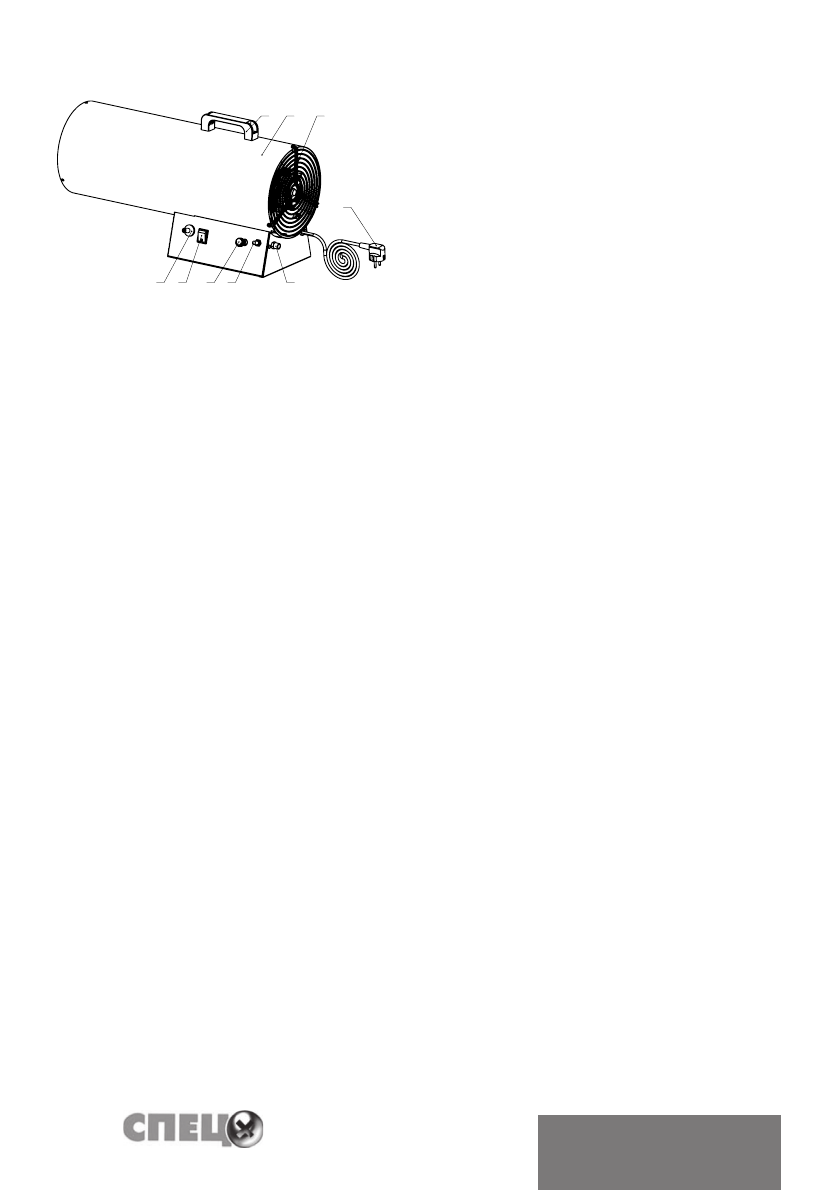

Для газовых тепловых пушек СПЕЦ-IGE-30, СПЕЦ-IGE-53, СПЕЦ-IGE-72

1 – Корпус

2 – Ручка для транспортировки

3  –  Защитная  решетка/вход  холодного  воз

-

духа

4 – Шнур сетевой

5 – Штуцер подключения газового шланга

6 – Кнопка подачи газа

7 – Выключатель питания

8 – Кнопка пьезоэлемента (розжиг)

9 – Ручка регулировочного клапана

6.1. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ.

6.1.1. Извлечь изделие из упаковки. В случае пребывания на холоде тепло

-

вая  пушка  должна  быть  выдержана  в  рабочих  климатических  условиях  не

менее 2 часов.

6.1.2. Установить ручку к корпусу тепловентилятора двумя винтами М4х14.

6.1.3. Установить тепловую пушку так, чтобы был свободный доступ к орга

-

нам управления и доступ воздуха к воздухозаборным отверстиям.

6.1.4. Используемая электрическая сеть должна иметь заземление.

6.1.5. Подключите шланг подачи газа к штуцеру на газовой пушке. Не допу

-

скается  перекручивание  и  передавливание  шланга  подачи  газа  во  избежа

-

ние его повреждения.

6.1.6. Подключите соединительную гайку редуктора к газовому баллону.

ВНИМАНИЕ!

• Данное соединение имеет левую резьбу.

•  Проверьте  все  газовые  соединения,  включите  подачу  газа  и  убедитесь  в

отсутствии  утечек.  (См.  разделы  «Техническое  обслуживание»  и  «Устране

-

ние неисправностей»).

• Вставьте электрическую вилку в розетку.

6.2. ВКЛЮЧЕНИЕ

6.2.1.  Эксплуатация  тепловой  пушки  должна  осуществляться  в  диапазоне

рабочих температур от - 10 до + 40°С.

6.2.2. Установите ручку регулировочного крана в режим минимальной мощ

-

ности газовой пушки (кроме СПЕЦ-IGE-10).

6.2.3. Включите подачу газа на баллоне.

6.2.4. Включите выключатель питания. Убедитесь, что вентилятор работает.

6.2.5.  Зажмите  кнопку  подачи  газа  и  в  то  же  время  нажимайте  на  кноп

-

ку  пьезоподжига  до  тех  пор,  пока  не  загорится  пламя.  Кнопку  подачи  газа

необходимо  держать  не  менее  30  секунд,  после  чего  горелка  будет  гореть

сама, и газовая пушка начнет работать.

6.2.6.  Для  моделей  СПЕЦ-IGE-15,  СПЕЦ-IGE-30,  СПЕЦ-IGE-53,  СПЕЦ-IGE-72

отрегулируйте подачу газа вращением ручки регулировочного клапана для

установления необходимой мощности.

2

1

3

8 7

9 6

5

4
