3

5. УСТРОЙСТВО ПРИБОРА

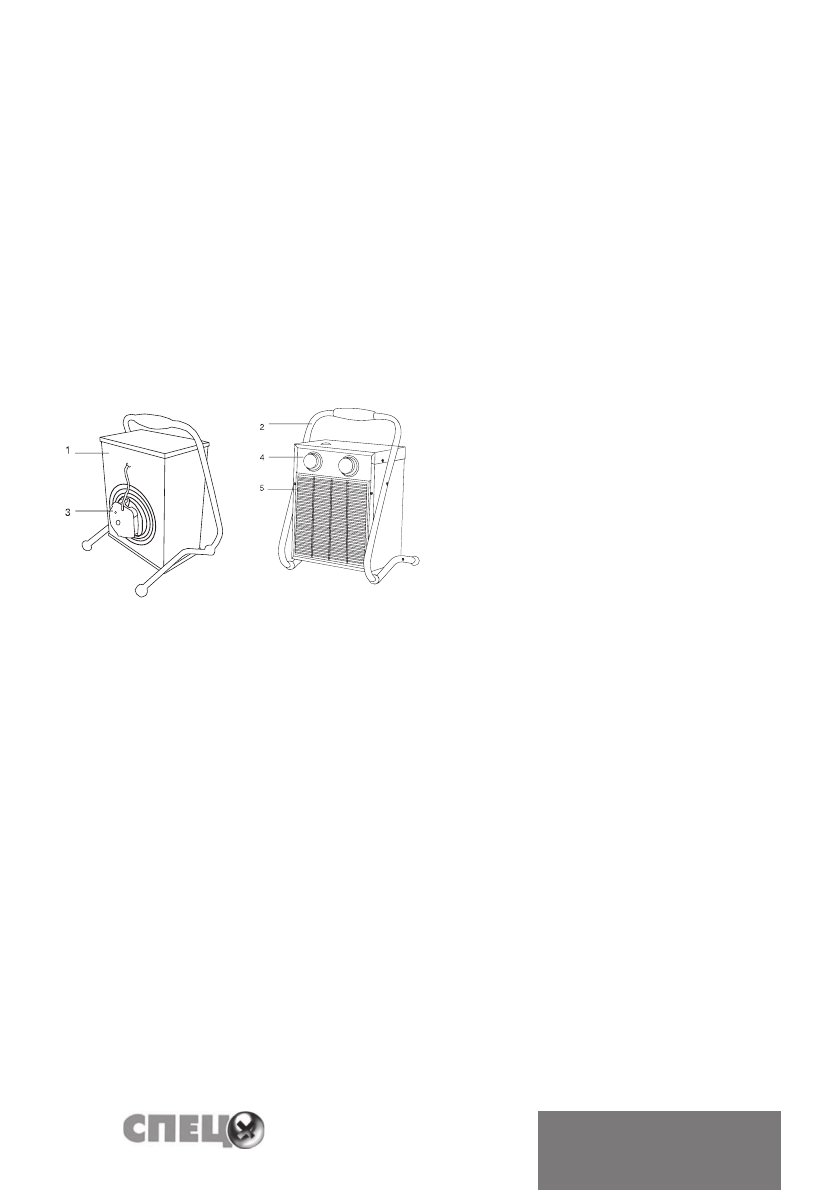

Несущая конструкция тепловентилятора (см. рис. 1) состоит из корпуса (1) и

подставки-ручки (2). Вентилятор (3) расположен в задней части тепловенти

-

лятора. Блок управления смонтирован на шасси, расположенном в верхней

части корпуса под крышкой. Органы управления вынесены на панель шасси

(4).  Внутри  корпуса  расположены  трубчатые  электронагревательные  эле

-

менты,  закрытые  с  лицевой  стороны  тепловентилятора  решеткой  (5).  Воз

-

душный  поток,  втянутый  вентилятором  в  корпус,  проходя  между  петлями

трубчатых электронагревательных элементов, нагревается и подается в по

-

мещение через решетку.

Работа тепловентилятора возможна в одном из следующих режимов:

-режим 0 - вентиляция;

-режим 1 - вентиляция с нагревом (неполная мощность);

-режим 2 - вентиляция с нагревом (полная мощность для всех моделей.

1 - корпус;

2 - подставка-ручка;

3 - вентилятор;

4 - панель управления;

5 - решетка.

6. ПРИНЦИП РАБОТЫ ПРИБОРА

Вентилятор  затягивает  воздух  через  отверстия  воздухозаборной  решетки.

Воздушный поток, втянутый вентилятором в корпус, проходя между петлями

трубчатых электронагревательных элементов, нагревается и подается в по

-

мещение через отверстия воздуховыпускной решетки.

Работа тепловентилятора возможна в следующих режимах:

• Прибор выключен;

• вентиляция (без нагрева);

•  вентиляция  с  включением  электронагревательных  элементов  –  один  или

несколько режимов (см. технические характеристики);

Электрические  схемы  тепловентиляторов  приведены  в  приложении  к  ин

-

струкции №1.
