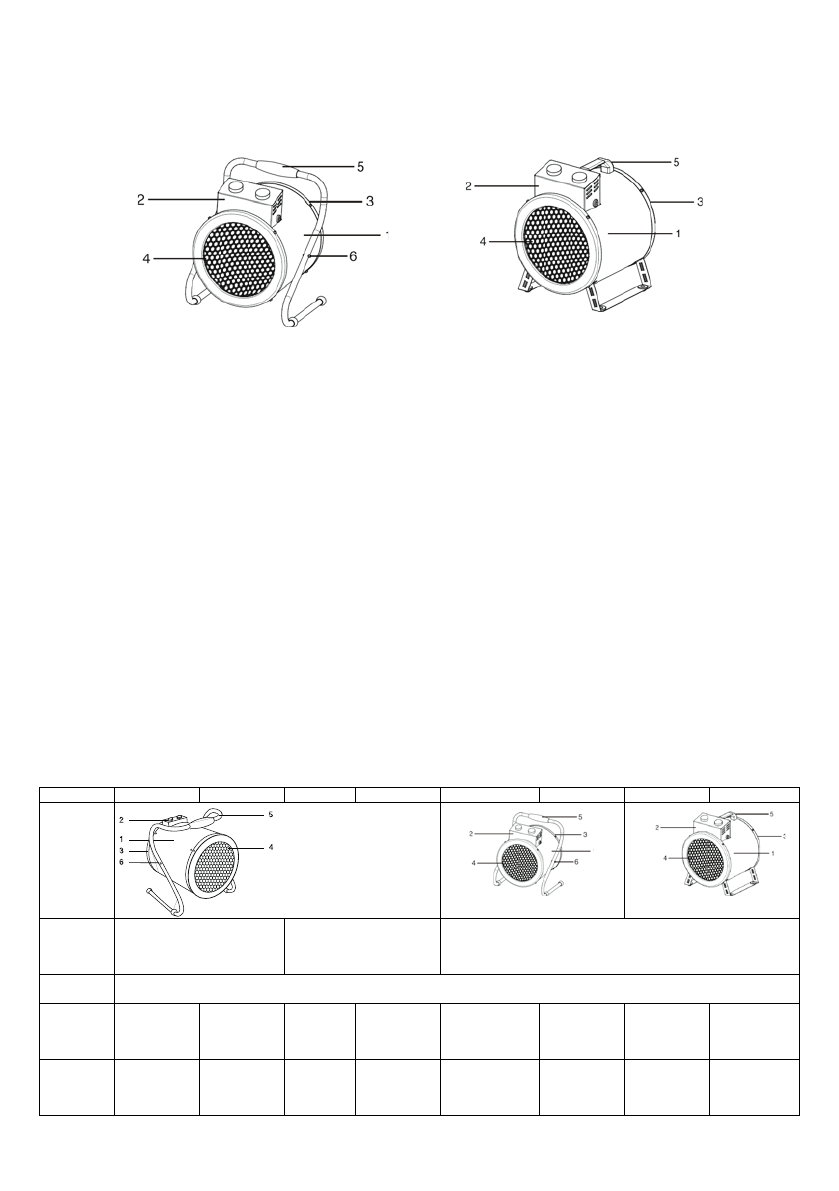

Рис. 1. Устройство прибора


                         HP

 -2.001C,

HP

 -3.001C

HP

 -2.002C,

HP

 -3.002C



1 -

Наружный кожух поворотного корпуса

2 -

Блок управления

3 -

Воздухозаборная решётка

4 -

Воздуховыпускная решётка

5 -

Ручка

6 -

Гайка-фиксатор

ПРИНЦИП РАБОТЫ ПРИБОРА.

Вентилятор  затягивает  воздух  через  отверстия  воздухозаборной  решетки.

Воздушный  поток,  втянутый  вентилятором  в  корпус,  проходя  между  петлями  трубчатых

электронагревательных  элементов,  нагревается  и  подается  в  помещение  через  отверстия

воздуховыпускной решетки.

Работа тепловентилятора возможна в следующих режимах:

•

Прибор выключен;

•

вентиляция (без нагрева);

•

вентиляция  с  включением  электронагревательных  элементов  –  один  или

несколько режимов (см. технические характеристики);

Электрические  схемы  тепловентиляторов  приведены  в  приложении  к  инструкции

№1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

НР-3.000С

НР-5.000С

НР-6.000С

НР-9.000С

НР-2.001С

НР-3.001С

НР-2.002С

НР-3.002С

Внешний

вид

Напряжен

ие

питания, В

(±10%)

220

380

220

Частота

тока, Гц

50

Максимал

ьный ток

по одной

фазе, А

13,7

20,5

9,1

1

3,7

9,2

13,7

9,2

13,7

Шнур

питания в

комплекте

+

Кабель

3х1,5, 1,2м с

евровилкой

+

Кабель

3х2,5, 1,2м

без вилки

+

Кабель

5х1,5,

1,2м без

вилки

+

Кабель

5х1,5, 1,2м

без вилки

+

Кабель 3х1,5,

1,2м с

евровилкой

+

Кабель

3х1,5, 1,2м с

евровилкой

+

Кабель

3х1,5, 1,2м с

евровилкой

+

Кабель

3х1,5, 1,2м с

евровилкой
