Технический паспорт и руководство по эксплуатации HEATER CONDENS

v202103

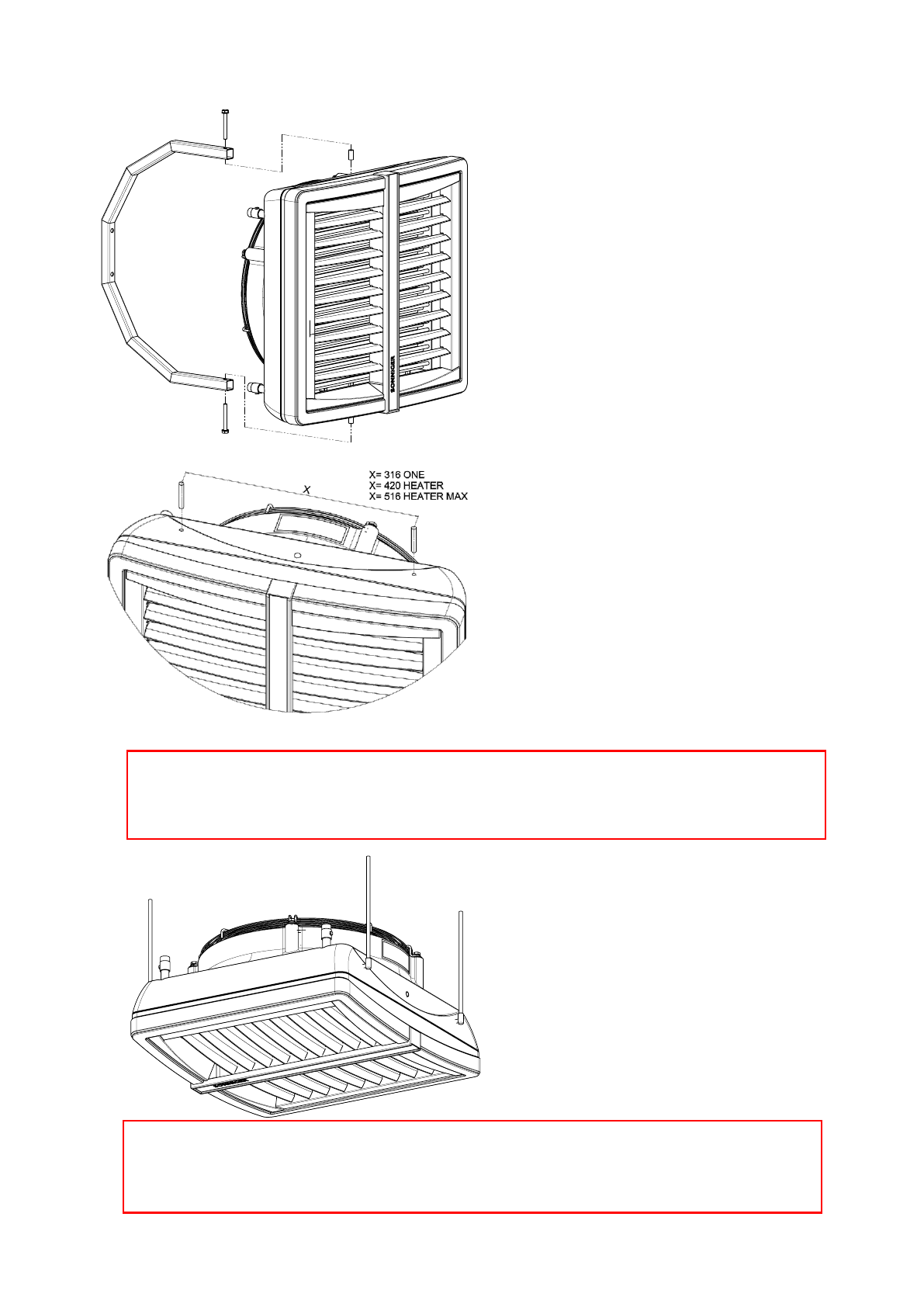

Монтаж консоли к агрегату

Компелкт  поставки  кронштейна  включает  в  себя:

кронштейн,  2  втулки,  2  болта  М8  и  шайбы.  Для

установки консоли просверлите 2 отверситя Ø12

-

13

в  задней  стенке  как  показано  на  рисунке.

Специальные  указатели  в  месте  сверления

отверстий

указаны  на  корпусе  агрегата.  В

подготовленные отверсия установите втулки, затем

совместите  консоль  с  отверсиями  и  зафиксируйте.

Консоль  должна  быть  прикручена  винтами

M

8  с

шайбами

.

Винты

вставляются  и  прикручиваются  к

раме теплообменника

на глубину не более 20

мм

.

Монтаж агрегата на шпильках

Также тепловентилятор можно установить на стене

или  под  потолком  на  шпильках  с  помощью  втулок

M8, которые уже есть в конструкции агрегата. Чтобы

сделать  это,  необходимо  вырезать  с  помощью

корончатого сверла 2

-

отверстия Ø 8

-

9 мм в местах,

указанных  индикаторами  на  корпусе.  С  помощью

этих

отверстий

шпильки

вставляются

и

прикручиваются  к  раме  теплообменника

на

глубину не более 20 мм

.

Монтаж агрегата на шпильках

Необходимо  соблюдать  особую  осторожность  во

время  сверления  отверстий, поскольку  при  сверле-

нии

более  чем  на  20  мм  может  быть  повре-

жден теплообменник

.

5.

МОНТАЖ ЭЛЕКТРОПИТАНИЯ И АВТОМАТИКИ

ВАЖНО!



Во  время  сверления  отверстия  соблюдайте  особую  осторожность,  чтобы  не  повре-

дить теплообменник. Максимальная глубина сверления не более 20 мм.

ВАЖНО!



Минимальные расстояния при монтаже тепловентилятора: от края агрегата до стены или потолка не

менее 350 мм, от вентилятора до стены или потолка не менее 350 мм. Несоблюдение может вызвать

излишний шум или ускоренный износ вентилятора
