Тепловая ЗавеСа ТС-3 (ТепловенТиляТор)

Изготовителем могут быть внесены в завесу конструктивные изменения, не ухудшающие ее качества и
надежность, которые не отражены в настоящем Руководстве.

подГотовка к РаБоте

Перед проведением монтажных работ необходимо внимательно ознакомиться требованиями настоя-
щего Руководства.
К монтажу и подключению завесы допускается специально подготовленный персонал, имеющий допуск
на проведение работ с электрооборудованием напряжением до 1000 В и ознакомленный с настоящим
Руководством.

Порядок установки завесы:

- на тыльной стороне корпуса завесы имеются специальные установочные отверстия. За эти отверстия
завеса навешивается на предварительно вмонтированный в стену крепеж. В качестве крепежа реко-
мендуются шурупы или болты с шляпкой диаметром 9-12 мм (в комплект поставки не входят);
- завеса устанавливается как можно ближе к верхней стороне проема, при этом необходимо выдержать
расстояние между верхней стенкой корпуса и потолком не менее 50 мм.

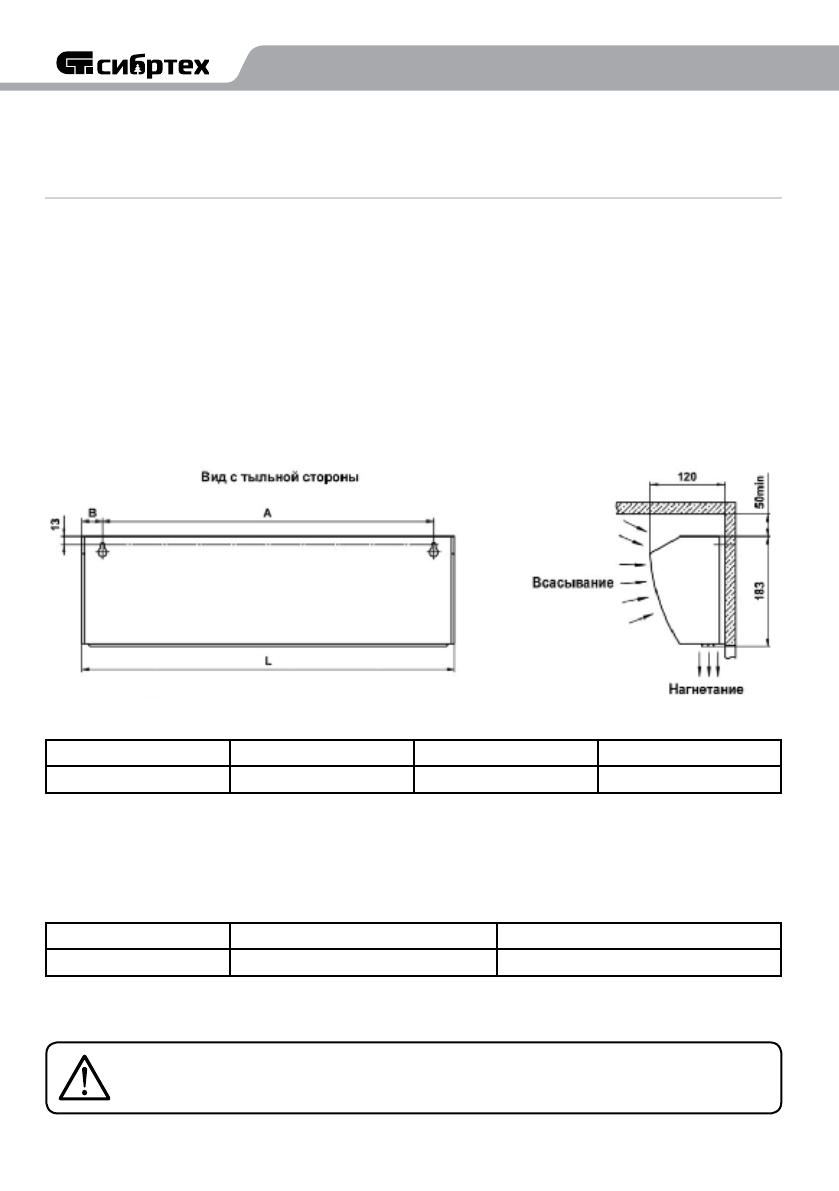

Установочные и габаритные размеры завес указаны на рис. 3.

Размеры в миллиметрах.

Модель

А

В

L

TC-3

530

33,5

597

Рис. 3

Для защиты электропроводки от перегрузки подключение к стационарной электросети осуществляется
через автоматический выключатель. Автоматический выключатель, параметры электросети и сечение
жил подводимого силового кабеля должны соответствовать таблице 2.

Таблица 2

Модель завесы

Параметры электросети

Автоматический выключатель

ТС-3

220 В~50 Гц

16А

Завеса ТС-3 поставляется с подключенным на заводе-изготовителе шнуром питания со стандартной вил-
кой.

ВНИМАНИЕ!

Все работы по подключению завесы проводить только при полном снятии напряжения питания.
