10
ИНФРАКРАСНЫЙ ОБОГРЕВАТЕЛЬ
СХЕМЫ ПОДКЛЮЧЕНИЯ ОБОГРЕВАТЕЛЕЙ К СТАЦИОНАРНОЙ ПРОВОДКЕ

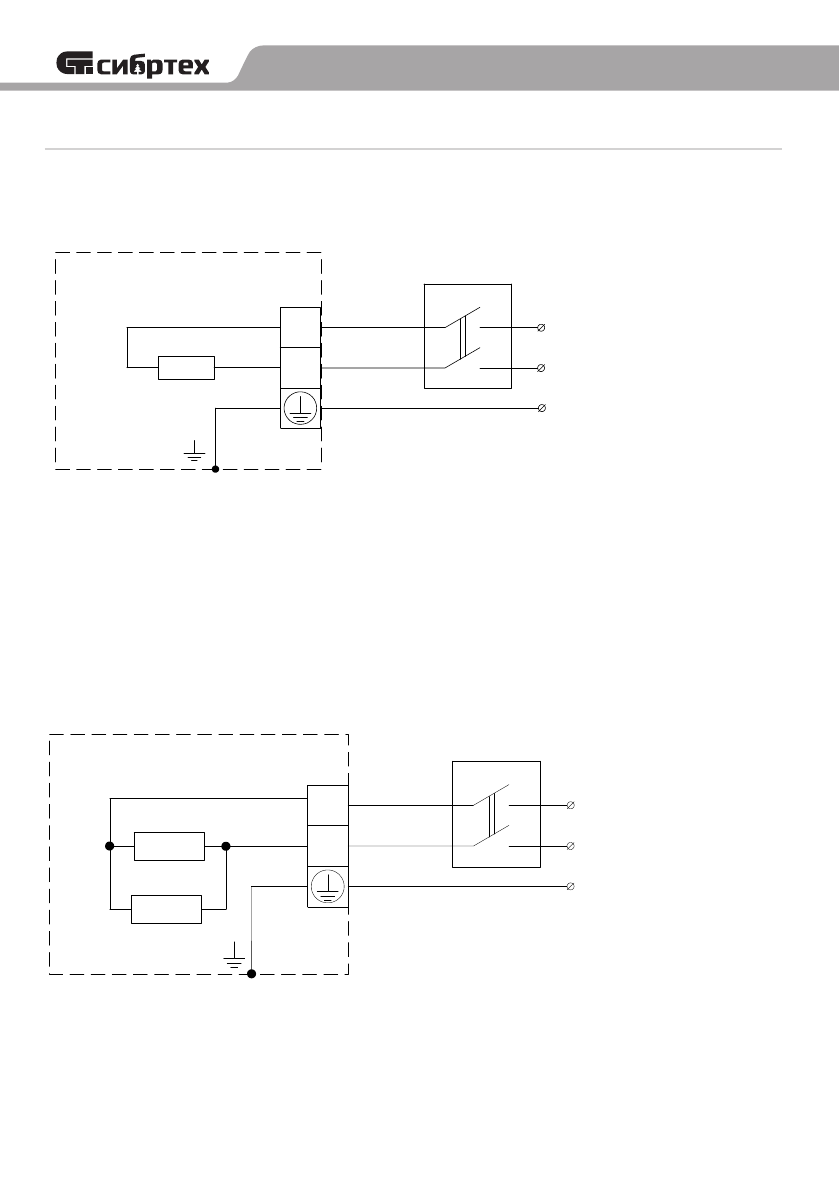

Рисунок 1.
Схема электрическая принципиальная инфракрасных обогревателей ИН-
802, ИН-1502 при подключении к электрической сети через автоматический выклю-
чатель.
ЕК
1 -
нагревательный элемент
;
XT1 -
клеммная колодка
;
QF1 -
выключатель автоматический
.
QF1
L
N
~230
В
XT1
PE
L
N
ЕК
1
Схема электрическая принципиальная инфракрасных обогревателей
IH-0.6, IH-0.8, IH-1.0
при подключении к электрической сети через автоматический выключатель
.
PDF created with pdfFactory Pro trial version
www.pdffactory.com
Рисунок 2.
Схема электрическая принципиальная инфракрасного обогревателя ИН-
2002 при подключении к электрической сети через автоматический выключатель.
ЕК
1;
ЕК
2 -
нагревательные элементы
;
XT1 -
клеммная колодка
;
QF1 -
выключатель автоматический
.
QF1
L
N
~230
В
PE
XT1
N
L
ЕК
2
Схема электрическая принципиальная инфракрасного обогревателя
IH-2.0
при подключении к электрической сети через автоматический выключатель
.
ЕК
1
