32
33
Радиаторы RIFAR в исполнении VENTIL снабжены термо-
статическим клапаном для регулировки нагревательной
мощности прибора. При серийном производстве радиа-
тор модификации VENTIL комплектуется термостатическим
клапаном Heimeier 4335 или по заказу покупателя клапа-
ном Danfoss 013G1382. При приобретении автоматическо-
го терморегулятора следует выбирать только устройства,
совместимые с предустановленным на заводе клапаном.
Данные о применяемости автоматических термостатиче-
ских регуляторов представлены ниже.
Принцип работы.
Посредством вращения маховика на
шкале устанавливают требуемую температуру в помеще-
нии. В зависимости от вида монтажа и места установки
терморегулятора возможны некоторые отклонения дей-
ствительной температуры от значений, установленных на
шкале. Это устройство является датчиком регулирования
прямого действия. Изменение объема жидкости или газа в
чувствительном элементе воздействует на шток, который,
в свою очередь, приводит в действие шпиндель клапана.
Последовательность установки регулятора DANFOSS:
1. Снять защитный колпачок с клапана;
2. Выставить указатель терморегулятора на максимальное
значение позиции;
3. Совместить шлицевые пазы терморегулятора с выступа-
ющей частью клапана;
4. Выполнить соединение до щелчка;
5. Закрутить фиксирующую гайку;
6. Выставить требуемую температуру в помещении, пово-
рачивая маховик терморегулятора.
ТЕРМОСТАТИЧЕСКИЙ РЕГУЛЯТОР RIFAR
ОТ HEIMEIER
ТЕРМОСТАТИЧЕСКИЙ РЕГУЛЯТОР HEIMEIER*
ТЕРМОСТАТИЧЕСКИЕ РЕГУЛЯТОРЫ HERZ
Термостатические регуляторы используют для управления
температурой в отдельных помещениях путем изменения
расхода теплоносителя через радиатор.
Термостатический клапан, установленный в радиаторе
RIFAR VENTIL, предусматривает использование термоста-
тического регулятора. Так как существует большое коли-
чество моделей таких устройств, различных по дизайну и
техническим параметрам, мы приводим примеры исполь-
зования терморегуляторов, совместимых с термостатиче-
ским клапаном, используемым в радиаторах RIFAR VENTIL.
Принцип работы.
Посредством вращения маховика на
шкале устанавливают требуемую температуру в помеще-
нии. В зависимости от вида монтажа и места установки
терморегулятора возможны некоторые отклонения дей-
ствительной температуры от значений, установленных на
шкале. Это устройство является датчиком регулирования
прямого действия. Изменение объема жидкости в чувстви-
тельном элементе воздействует на шток, который, в свою
очередь, приводит в действие шпиндель клапана.
Монтаж
1. Отвернуть защитный колпачок с термостатического кла-
пана радиатора.
2. Термостатический регулятор установить в положение
«полностью открыто».
3. Установить регулятор на клапан, легко затянуть накид-
ную гайку при помощи ключа.
4. Проверить функционирование посредством вращения
маховика и установить желаемую температуру.
* Данные по термостатическим регуляторам предоставлены
представителями Heimeier, www.imi-hydronic.com,
Herz Armaturen GmbH, www.herz-armaturen.com.
Ограничитель хода клапана
Режим защиты от замерзания
Макс. регистрируемая температура
Гистерезис
Влияние температуры воды
Воздействие перепада давления
Время закрытия
6
o
C
50
o
C
0,15
o
C
0,3
o
C
0,2
o
C
9 мин
Модель
6000-09.500
Значение настройки
1-5
Диапазон регулирования,
o
C
6-28
Резьбовое соединение
M30x1,5
Ограничитель хода клапана
Режим защиты от замерзания
Размеры: длина
Диаметр маховика
Модель
1 7260 98
Значение настройки
1-5
Диапазон регулирования,
o
C
6-28
Резьбовое соединение
M30x1,5
Ограничитель хода клапана
Режим защиты от замерзания
Размеры: длина
Диаметр маховика
Модель
1 9200 68
Значение настройки
1-5
Диапазон регулирования,
o
C
6-28
Резьбовое соединение
M30x1,5
Ограничитель хода клапана
Режим защиты от замерзания
Макс. регистрируемая температура
Гистерезис
Влияние температуры воды
Воздействие перепада давления
Время закрытия
6
o
C
50
o
C
0,4
o
C
0,7
o
C
0,3
o
C
24 мин
Модель
6700-00.500
Значение настройки
1-5
Диапазон регулирования,
o
C
6-28
Резьбовое соединение
M30x1,5

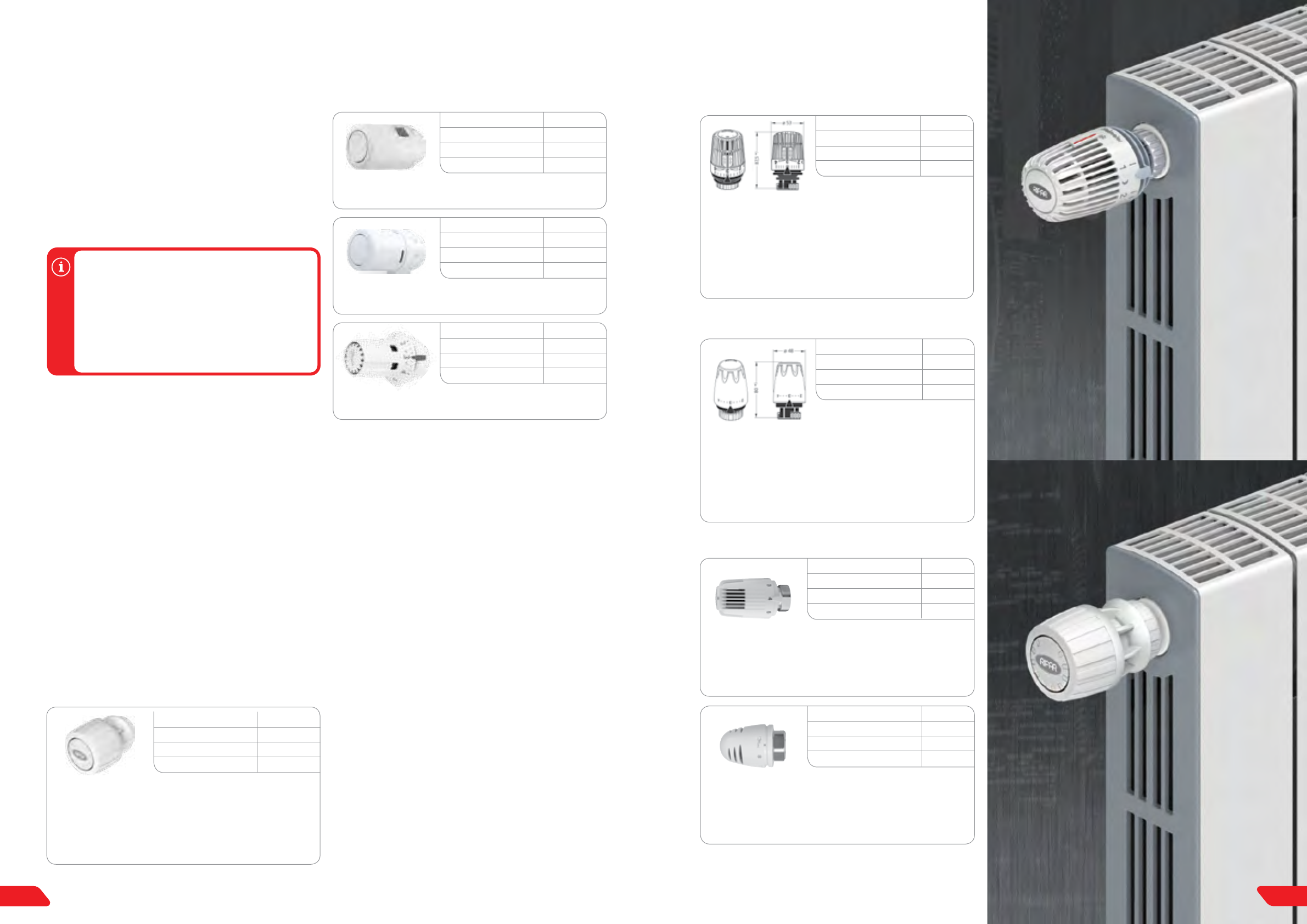

15. АВТОМАТИЧЕСКИЕ ТЕРМОРЕГУЛЯТОРЫ ДЛЯ
РАДИАТОРОВ RIFAR VENTIL
АВТОМАТИЧЕСКИЕ ТЕРМОРЕГУЛЯТОРЫ,
СОВМЕСТИМЫЕ С КЛАПАНОМ
DANFOSS 013G1382
АВТОМАТИЧЕСКИЕ ТЕРМОРЕГУЛЯТОРЫ,
СОВМЕСТИМЫЕ С КЛАПАНОМ
HEIMEIER 4335
Конструкция термостатических клапанов Danfoss
013G1382 предусматривает возможность уста-
новки автоматических терморегуляторов с быс-
троразъемным соединением с типом крепления
RTR.
Автоматические терморегуляторы совместимы
только с определенными моделями клапанов.
Установка автоматических терморегулято-
ров с другим типом крепления на указан-
ный клапан невозможна.
С газонаполненным датчиком
Макс. регистрируемая температура
Гистерезис
Влияние температуры воды
Воздействие перепада давления
Время закрытия
50
o
C
0,5
o
C
0,7
o
C
0,4
o
C
8 мин
Модель
7098(013G7098)
Значение настройки
1-5
Диапазон регулирования,
o
C
5-26
Тип крепления к клапану
RTR
С жидкостным датчиком
Модель
6070(013G6070)
Значение настройки
I-IIII
Диапазон регулирования,
o
C
8-28
Тип крепления к клапану
RTR
Электромеханический датчик
Модель
Eco (014G1111)
Значение настройки
цифровое
Диапазон регулирования,
o
C
8-28
Тип крепления к клапану
RTR
С жидкостным датчиком
Модель
7080(013G7080)
Значение настройки
1-5
Диапазон регулирования,
o
C
8-28
Тип крепления к клапану
RTR
33
32
6
o
C
78 мм
45 мм
6
o
C
88 мм
46 мм
Характеристики
