6

УСТРОЙСТВО

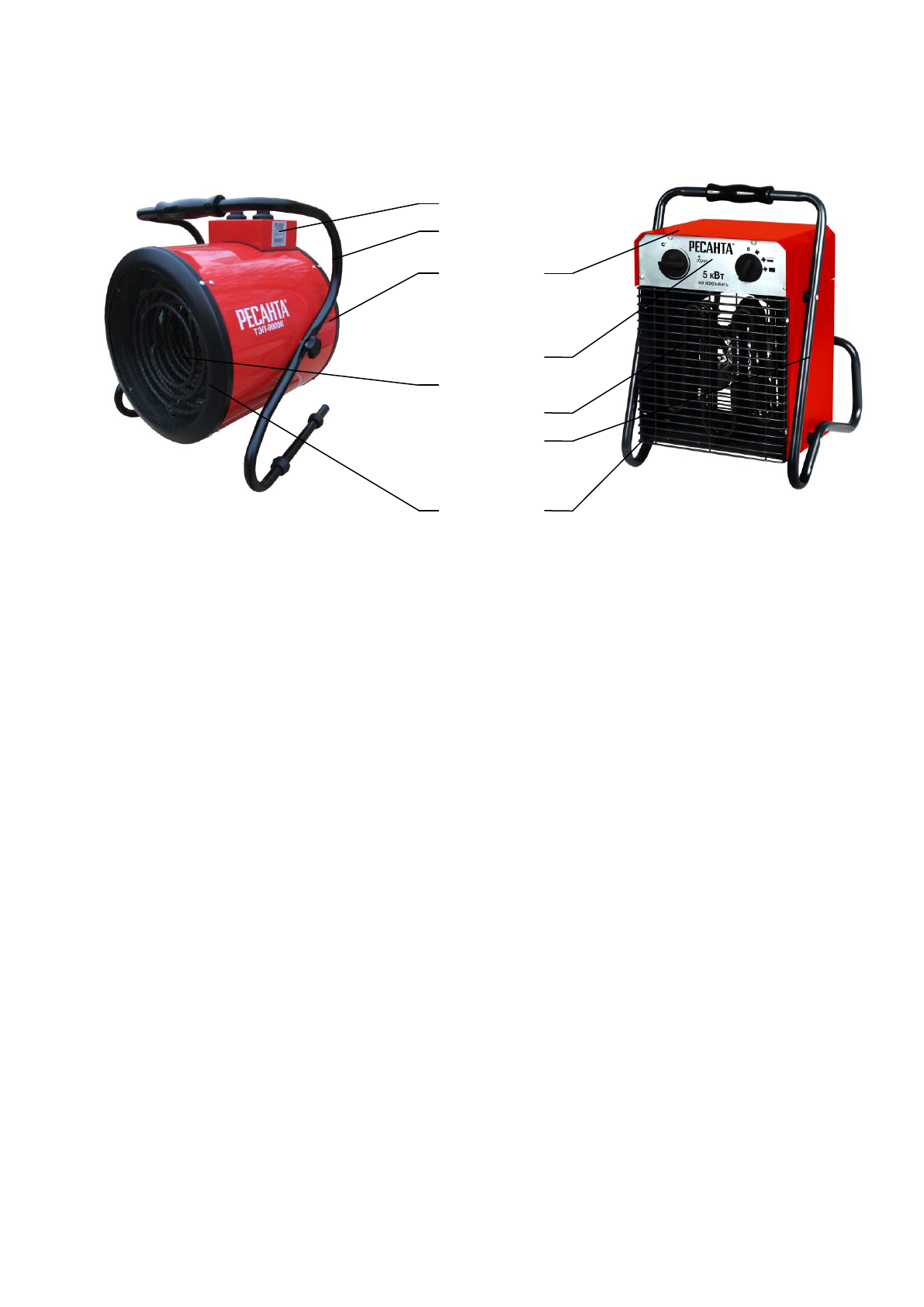

Рис. 1

Несущая конструкция тепловой пушки (см. рис. 1) состоит из корпуса (поз.1) и крышки (поз. 2).
Вентилятор расположен в задней части пушки. Блок управления смонтирован  в верхней части
корпуса. Термостат и переключатель режимов  вынесены на панель (поз.3).
Трубчатые электронагреватели (ТЭНы) расположены внутри корпуса между вентилятором и
решеткой (поз.4), закрывающей их с лицевой стороны.
В зависимости от модели тепловая пушка  оснащена трубчатым кронштейном (поз. 5), который
можно использовать для переноски. Однофазные модели (кроме ТЭП – 5000К1) оснащаются
евровилкой для непосредственного включения в евророзетку. Трехфазные модели (кроме ТЭП-
9000; ТЭП-15000К), а также однофазная модель ТЭП – 5000К1 имеют кабель для подключения к
сети.
В свою очередь модели ТЭП-9000, ТЭП-15000К имеют на корпусе пятиконтактную вилку для
подключения кабеля-сцепки.


Принцип работы.

Воздушный поток, втянутый вентилятором в корпус, проходя между петлями ТЭНов,
нагревается и подается в помещение через решетку.
Работа тепловой пушки возможна в одном из следующих режимов:
режим 1 — вентиляция (ТЭНы не включены);
режим 2 — обогрев (частичной или полной мощности).

КОМПЛЕКТ ПОСТАВКИ

Тепловая пушка серии ТЭП

1 шт

Паспорт

1 шт

Упаковка

1 шт

2
4

5
4

3
4

1
4

4

2
4

3
4

4

5
4

1
