9.
6
. ЭЛЕКТРИЧЕСКАЯ СИСТЕМА.
Проверьте кабели, электрические компоненты и соединения.
9.
7
. ТОПЛИВНЫЙ БАК.

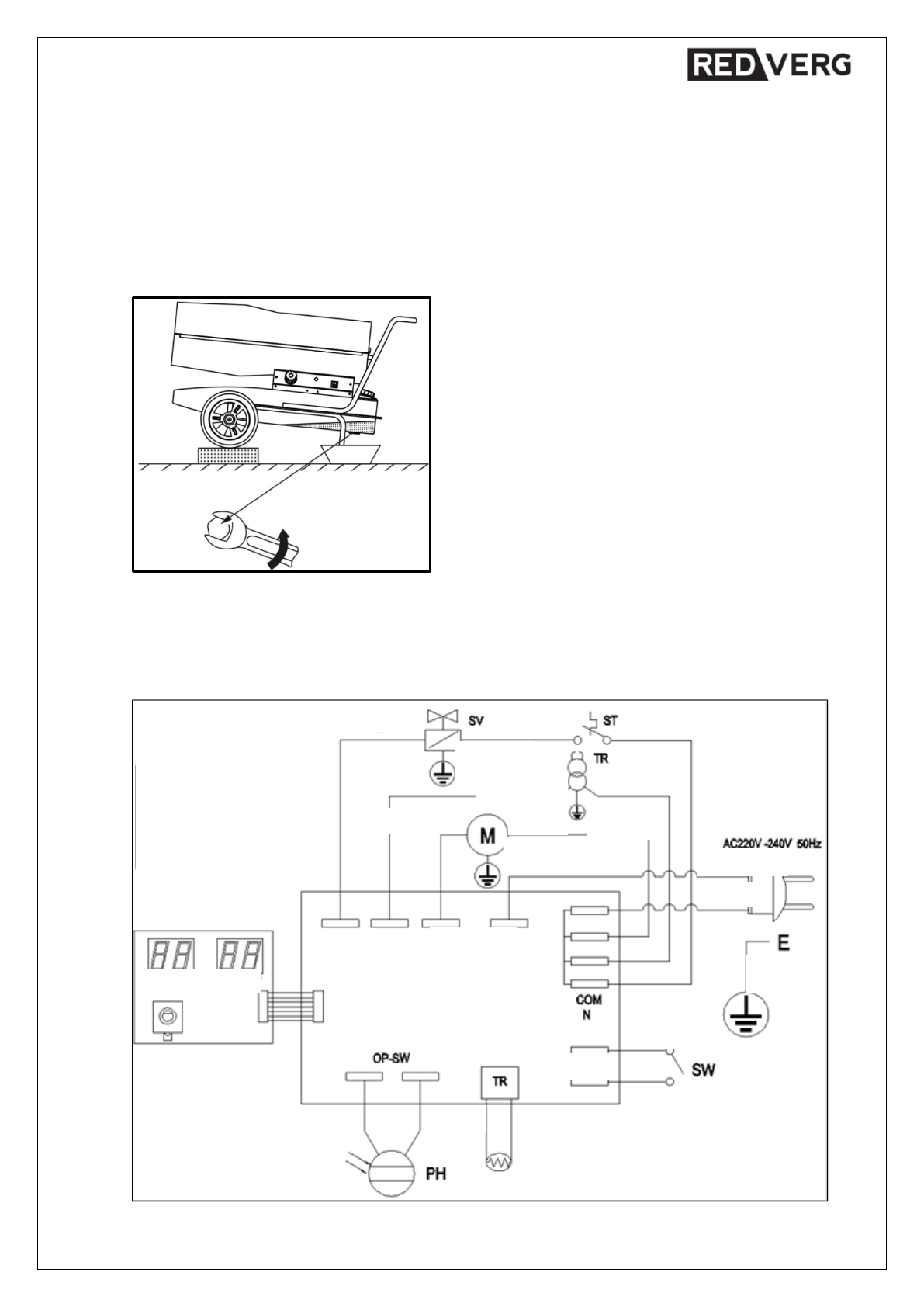

10. ПРИНЦИПИАЛЬНЫЕ СХЕМЫ.
10.1. Принципиальная схема для RD-DHD
100Т
:
М – двигатель;
TR – трансформатор;
PH – фотоэлемент;
SV – электромагнитный
клапан;
ST – предохранительное
термореле;
SW – выключатель.
красный
красный
красный
синий
синий
синий
синий
синий
желтый и
зеленый
желтый и
зеленый
желтый и
зеленый
коричневый
коричневый
коричневый
чёрный
желтый и
зеленый
термостат
(регулятор
температуры)
свет.дисплей
панель
БУП
Клапан Зажигание Вентилятор
коричневый
Выключатель
Датчик температуры
Рис.1
3
Если в топливном баке находятся остатки грязного
топлива или вода, очистить и опорожнить
топливный бак.
Опорожнение топливного бака (рис.1
3
.):
•
Поставить устройство на рабочий стол и
поместить ёмкость под топливный бак;
•
С помощью гаечного ключа ослабить
сливной винт и спустить воду или остатки
грязного топлива, находящиеся в баке;
•
Снова затянуть сливной винт и очистить
бак от остатков воды и грязного топлива.
12
