8
6.
ПодГоТовка к рабоТе /
7.
Порядок рабоТЫ
6. ПоДГоТоВКА К рАБоТЕ
6.1
Перед проведением монтажных работ необходимо внима-
тельно ознакомиться с требованиями настоящего руководства.
6.2
к монтажу и подключению завесы допускается специально
подготовленный персонал, имеющий допуск на проведение ра-
бот с электрооборудованием напряжением до 1000 в и ознаком-
ленный с настоящим руководством.
6.3
Порядок установки завесы:
• на задней стенке корпуса завесы имеются пазы для установки
завесы. за эти пазы завеса навешивается на предварительно
вмонтированный в стену крепеж. в качестве крепежа рекомен-
дуются шурупы или болты с диаметром шляпки 9-12 мм (в ком-
плект поставки не входят);
• установочные и габаритные размеры завесы
(Рис. 4).
• завеса устанавливается как можно ближе к верхней стороне
проема, при этом необходимо выдержать расстояние между
верхней стенкой корпуса и потолком не менее 100 мм.
6.4
для защиты электропроводки от перегрузки подключение к
стационарной электросети осуществляется через автоматиче-
ский выключатель. необходимо снять крышку на верхней стенке
корпуса, завести шнур питания и подключить его к клеммной ко-
лодке в соответствии с маркировкой внутри завесы.
6.5
завеса PT-Z6 ST комплектуется выносным пультом управле-
ния. для установки пульта управления необходимо, отвернув
винт, снять верхнюю крышку и панель пульта, закрепить пульт на
стене, подключить к клеммной колодке пульта кабель управле-
ния, выведенный из завесы, установить панель и верхнюю крыш-
ку. Подключение кабеля управления производить в соответствии
со схемой, приведенной на рисунке выше.

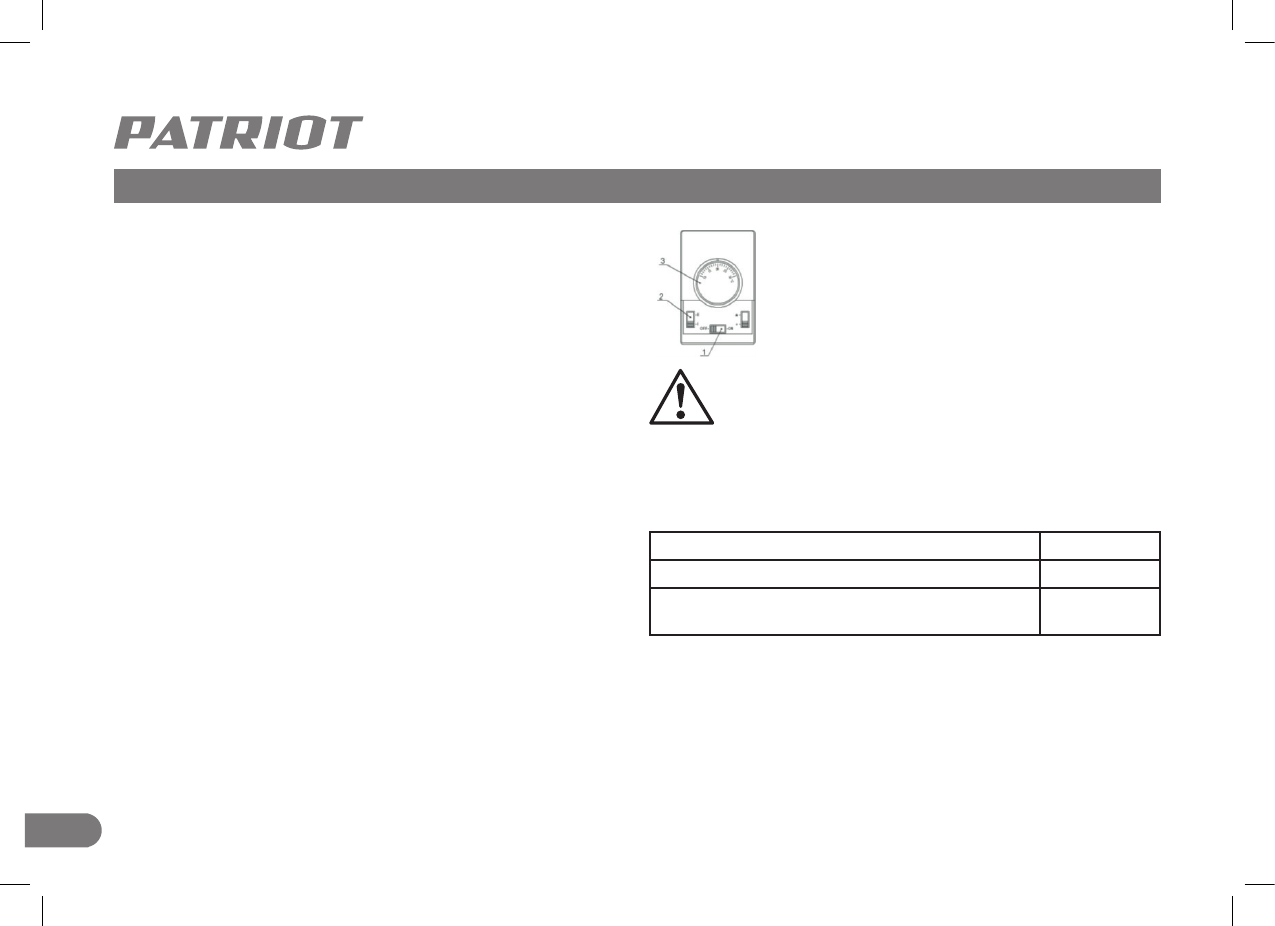

1 – сетевой переключатель
2 – переключатель режимов нагрева
3 - терморегулятор
ВНИМАНИЕ!
Пульт управления должен располагать-
ся вне зоны воздушного потока завесы, иначе работа
терморегулятора будет зависеть от температуры воз-
душного потока.
ВНИМАНИЕ!
работы по подключению пульта производить до
подключения завесы к стационарной электросети, иначе кабель
управления будет находиться под напряжением.
7. ПоряДоК рАБоТЫ
7.1
Перед включением завесы диск терморегулятора должен быть
повернут по часовой стрелке в крайнее положение. Переключатель
1 должен находиться в положении «OFF»
7.2
вентиляция. для включения завесы в режим вентиляции (без
нагрева) необходимо установить клавишу 1 в положение «ON», при
этом начинают работать вентиляторы завесы, и загорается подсветка
клавиши. для отключения становить клавишу 1 в положение «OFF» и
отключить завесу от электросети.
Модель завесы
PT-Z6 ST
Автоматический выключатель
32A
Минимальное сечение жил кабеля (медный провод), мм
2
3x4,0
