7
4. КоМПлЕКТАцИя
ТеПЛовая завеса
руководсТво По ЭксПЛуаТаЦии
уПаковка
5. УсТроЙсТВо И ПрИНцИП рАБоТЫ
5.1
завеса соответствует обязательным требованиям ГосТ р
52161.2.30-2007 и техническим условиям Ту 3468-002-62389681-
2010.
5.2
завеса состоит из корпуса, изготовленного из листовой стали,
покрытой высококачественным полимерным покрытием. внутри
корпуса расположен вентилятор и электронагреватели. вентиля-
тор всасывает воздух через переднюю перфорированную стенку
корпуса, поток воздуха, проходя через электронагреватели, на-
гревается и выбрасывается через решетку в виде узкой направ-
ленной струи.
5.3
управление завесой осуществляется с помощью клавишных
выключателей блока управления
(Рис. 1).
5.4
Электрические схемы завес
(Рис. 2, 3).
5.5
Габаритные и установочные размеры
(Рис. 4).
4.
коМПЛекТаЦия /
5.
усТроЙсТво и ПринЦиП рабоТЫ
1 шТ.
1 шТ
1 шТ

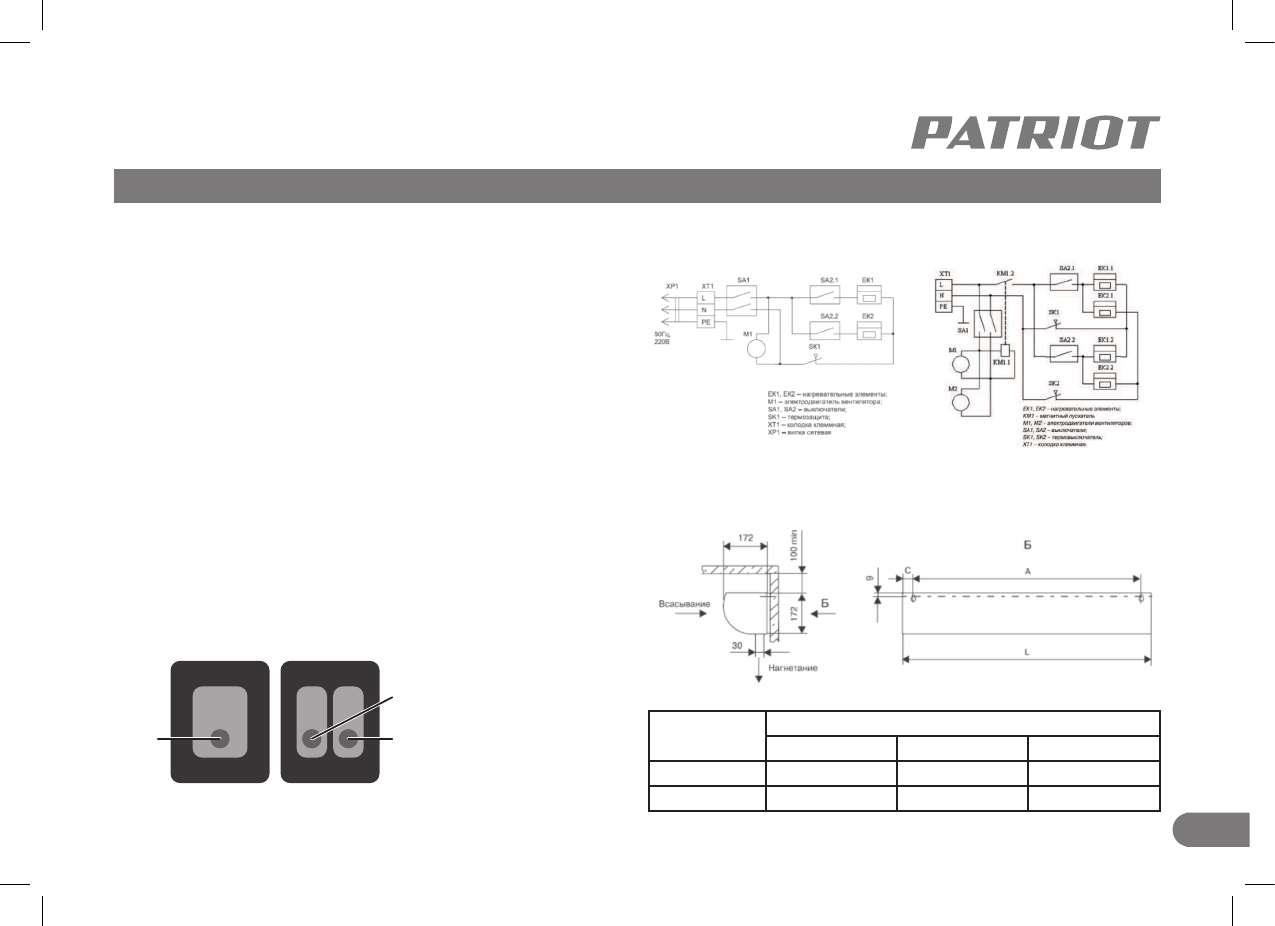

Рис. 1
1
2
3
1
- Клавиша включения
вентилятора
2,3
- Клавиши включения
электронагревателей
Рис. 2 (модель PT-3Z ST)
Рис. 3 (модель PT-5Z ST)
Рис. 4
Модель
размеры, мм
L
A
C
PT-Z3 ST
580
500
40
PT-Z5 ST
800
740
30
