7
5.
усТроЙсТво и ПринЦиП рабоТЫ /
6.
ПодГоТовка к рабоТе
5. УсТроЙсТВо И ПрИНцИП рАБоТЫ
5.1
завеса соответствует обязательным требованиям ГосТ р
52161.2.30-2007 и техническим условиям Ту 3468-002-62389681
-2010.
5.2
Тепловая завеса состоит из корпуса, изготовленного из листо-
вой стали, покрытого полимерным покрытием, в котором разме-
щены трубчатые электронагревательные элементы и вентилято-
ры. клавиши управления завесой расположены в нижней части
корпуса, справа от решетки. на днище корпуса расположены
пазы для крепления завесы. вентиляторы всасывают воздух че-
рез переднюю перфорированную стенку корпуса, поток воздуха
от вентиляторов, проходя через электронагревательные элемен-
ты, нагревается и выбрасывается через решетку в виде струи.
5.3
Электрическая схема завесы представлена на рис. 1.
5.4
Принцип работы.
работа завесы возможна в одном из следующих режимов:
•
режим 0
- вентиляция без нагрева;
•
режим 1
— вентиляция с включением нагревателей на 1/2
мощности;
•
режим 2
— вентиляция с включением нагревателей на пол-
ную мощность.
6. ПоДГоТоВКА К рАБоТЕ
6.1
Перед проведением монтажных работ необходимо внима-
тельно ознакомиться с требованиями настоящего руководства.
6.2
к монтажу и подключению завесы допускается специально
подготовленный персонал, имеющий допуск на проведение ра-
бот с электрооборудованием напряжением до 1000 в и ознаком-
ленный с настоящим руководством.
6.3
Порядок установки завесы:
• на задней стенке корпуса завесы имеются пазы для установ-
ки завесы. за эти пазы завеса навешивается на предварительно
вмонтированный в стену крепеж. в качестве крепежа рекоменду-
ются шурупы или болты с диаметром шляпки 9-12 мм (в комплект
поставки не входят);
• завеса устанавливается как можно ближе к верхней стороне
проема, при этом необходимо выдержать расстояние между
верхней стенкой корпуса и потолком не менее 100 мм.

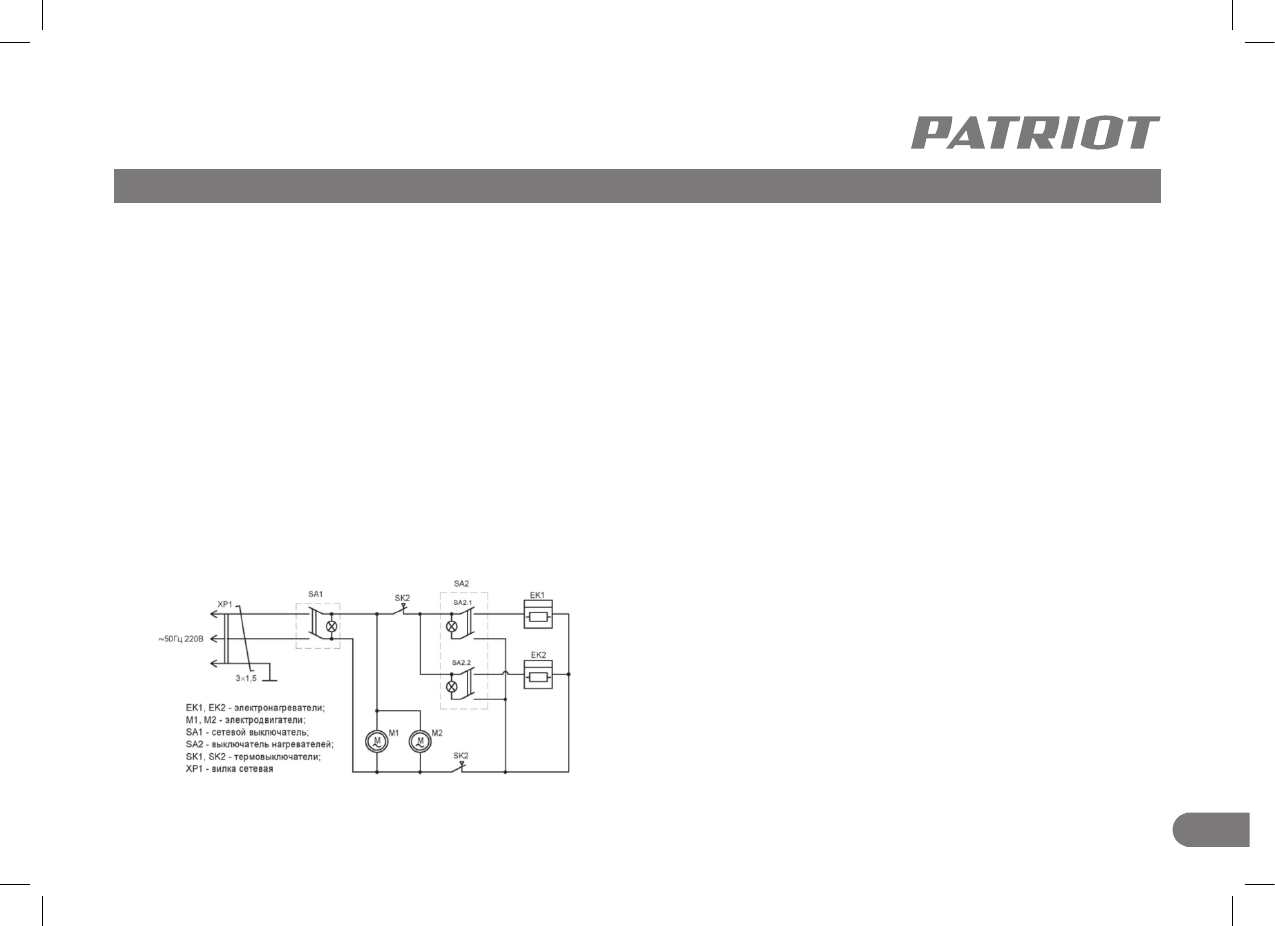

Рис. 1. Электрическая схема
