ПРИЛОЖЕНИЕ
21

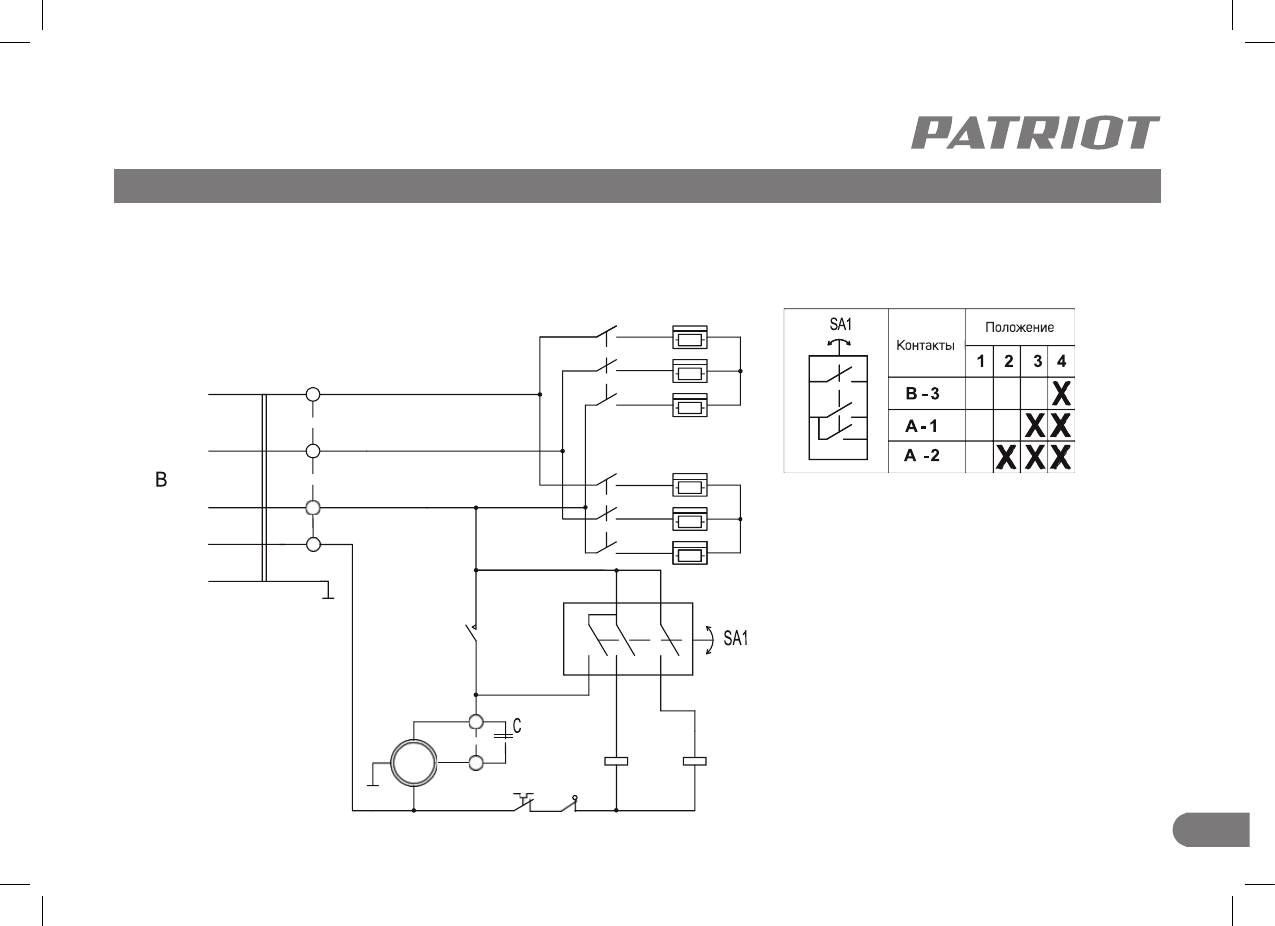

Электрическая схема тепловентилятора PT-R30
EK1 - EK6- нагревательный элемент;
М1- электродвигатель;
КМ1, КМ2 - электромагнитный пускатель;
SA1- переключатель режимов работы;
SK1- терморегулятор;
SК2- защитный термостат;
SK3- термостат задержки выключения электродвигателя;
ХТ1, ХТ2 - клеммная колодка;
С1- конденсатор.
Схема коммутации переключателя
L
3
L
2
~
400
L
1
N
PE
KM1.2
EK1
XT1
EK2
EK3
KM2.2
EK4
EK5
EK6
SK3
XT2
M1
1
KM1.1K
M2.1
M
~
SK1 SK2
Содержание
- 3 ВВЕДЕНИЕ; • Особые условия реализации не предусмотрены.
- 4 ПРАВИЛА БЕЗОПАСНОСТИ
- 5 ПРАВИЛА БЕЗОПАСНОСТИ / НАЗНАЧЕНИЕ ПРИБОРА; НАЗНАЧЕНИЕ ПРИБОРА; Профессиональный электроприбор предназначен для обогрева
- 6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Параметр
- 7 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ; Воздухозаборная решетка
- 8 РАБОТА ТЕПЛОВОЙ ПУШКИ ВОЗМОЖНА В ОДНОМ ИЗ СЛЕДУЮЩИХ РЕЖИМОВ (; Режим 1; - Положение режима вентиляции без нагрева
- 9 ПОДГОТОВКА К РАБОТЕ; Режим обогрева
- 10 Установка опоры и колес
- 11 самоконтрящиеся гайки М10(1) с двух сторон оси; Подключение тепловой пушки к электросети; переключателя «5» в положение «1»
- 13 ПОРЯДОК РАБОТЫ; Режим подцержания температуры
- 14 ФУНКЦИИ БЕЗОПАСНОЙ РАБОТЫ; Функция принудительного охлаждения; вызвавшие аварийное отключение.; УХОД И ОБСЛУЖИВАНИЕ; ФУНКЦИИ БЕЗОПАСНОЙ РАБОТЫ / УХОД И ОБСЛУЖИВАНИЕ
- 15 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; Содержание неисправностей,
- 16 ТРАНСПОРТИРОВКА И ХРАНЕНИЕ / КОМПЛЕКТАЦИЯ / ДАТА ИЗГОТОВЛЕНИЯ
- 17 ГАРАНТИЯ / ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТЕПЛОВЕНТИЛЯТОРА; Гарантийный срок эксплуатации – 24 месяца от даты продажи.; СЕРТИФИКАЦИЯ ПРОДУКЦИИ; Товар сертифицирован на территории Таможенного союза.; ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТЕПЛОВЕНТИЛЯТОРА
- 18 ЭЛЕКТРИЧЕСКАЯ СХЕМА ТЕПЛОВЕНТИЛЯТОРА PT-R15; Электрическая схема тепловентилятора PT-R15; SK2- термостат задержки выключения вентиляции
- 19 ПРИЛОЖЕНИЕ; Электрическая схема тепловентилятора PT-R24; SK3- термостат задержки выключения электродвигателя.
- 20 Электрическая схема тепловентилятора PT-R30; SK3- термостат задержки выключения электродвигателя; PE
- 21 Претензии к комплектации и внешнему виду не имею.; на гарантийное обслуживание.; ДАТА ИЗГОТОВЛЕНИЯ; Дата изготовления определяется следующим образом:
