ЭЛЕКТРИЧЕСКАЯ СХЕМА ТЕПЛОВЕНТИЛЯТОРА PT-R15
19
17. ПРИЛОЖЕНИЕ

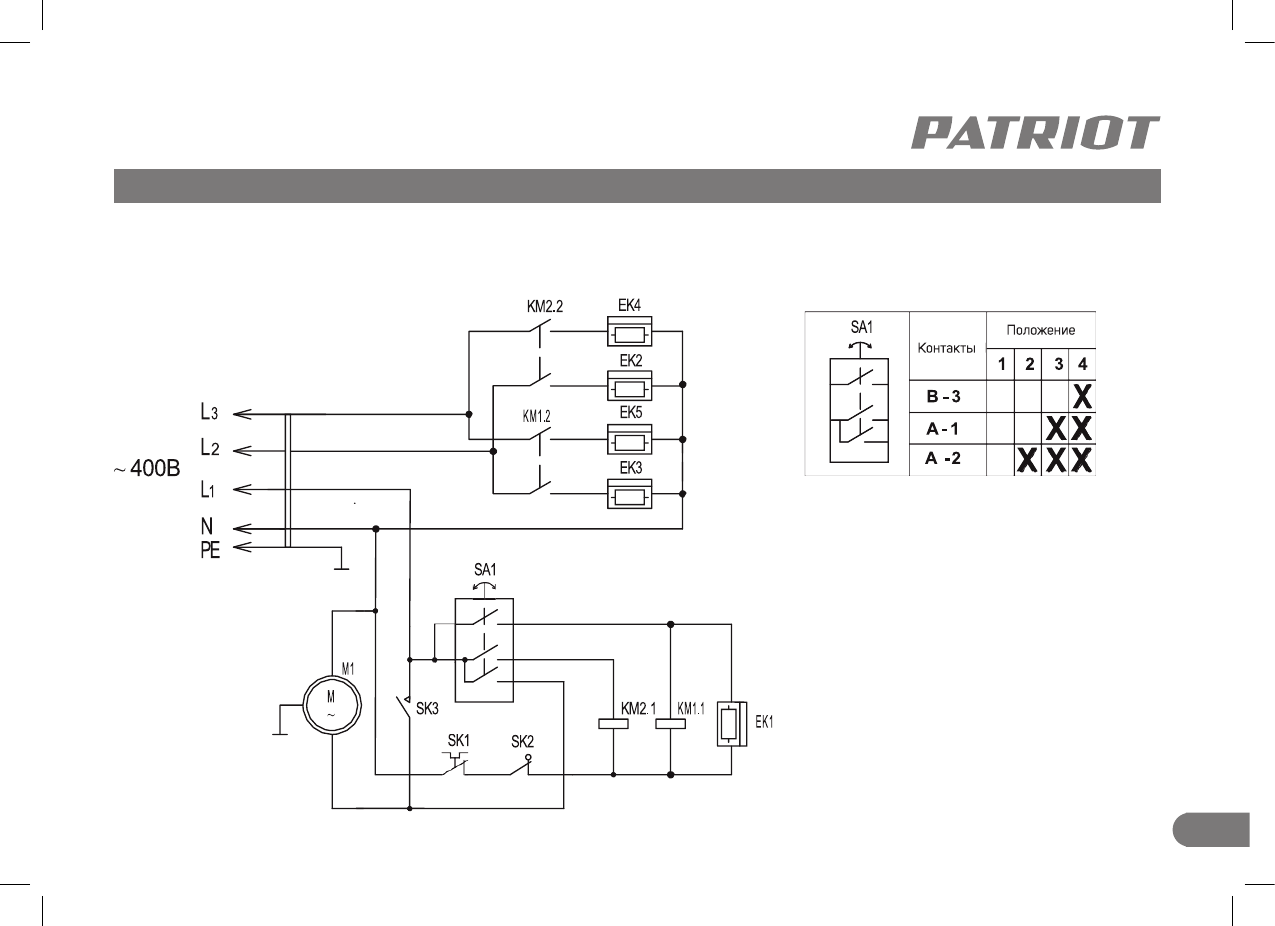

Электрическая схема тепловентилятора PT-R15
EK1- ЕК5- нагревательный элемент;
М1- электродвигатель;
SA1- переключатель режимов работы;
SK1 - защитный термостат;
SK2- термостат задержки выключения вентиляции;
SK3 - терморегулятор;
КМ1, КМ2 - электромагнитное реле.
Схема коммутации переключателя
