ПОДГОТОВКА К РАБОТЕ

13

Модель, PT-R30

Для подключения к стационарной электросети необходимо:

•  открутить винты М4х14 (поз.1) (4 шт);

•  снять крышку блока управления (поз.2);

•  установить кабельный ввод (поз.З) в отверстие крышки блока

    управления (поз.4), затянуть гайку кабельного ввода;

•  продеть силовой кабель (в комплект поставки не входит) через

    кабельный ввод (поз.З);

•  подключить силовой кабель к клеммой колодке тепловой пушки и

    заземлить согласно маркировке;

•  установить крышку на тепловую пушку, прикрутив ее винтами М4х14

   (поз.1) (4 шт);

•  затянуть гайку кабельного ввода, жестко зафиксировать кабель;

•  подключить силовой кабель к щиту питания.

Подключение к сети произвести в соответствии с таблицей:

Модель PT-R15, PT-R24

Для подключения к стационарной электросети тепловая пушка комплек-

туется трехфазной сетевой вилкой, установленной на корпус изделия. Под-

ключение к электросети осуществляется путем включения переносной

розетки, предварительно подключенной к щиту питания в вилку прибора.

Модель PT-R30

Для подключения тепловой пушки к электрической сети необходимо:

•  отвернув саморезы, снять крышку тепловой пушки;

•  протянуть кабель (в комплект не входит) сквозь кабельный ввод;

•  подключить силовой кабель к клеммной колодке тепловой пушки и

    заземлить согласно маркировке;

•  затянув гайку кабельного ввода, жестко зафиксировать кабель;

•  установить крышку на тепловую пушку, прикрутив ее саморезами;

•  подключить силовой кабель к щиту питания.

ВНИМАНИЕ

!

Все работы, связанные с подключением тепловой пушки к

сети, должен осуществлять специалист, имеющий допуск на

проведение работ с электрооборудованием до 1000 В.

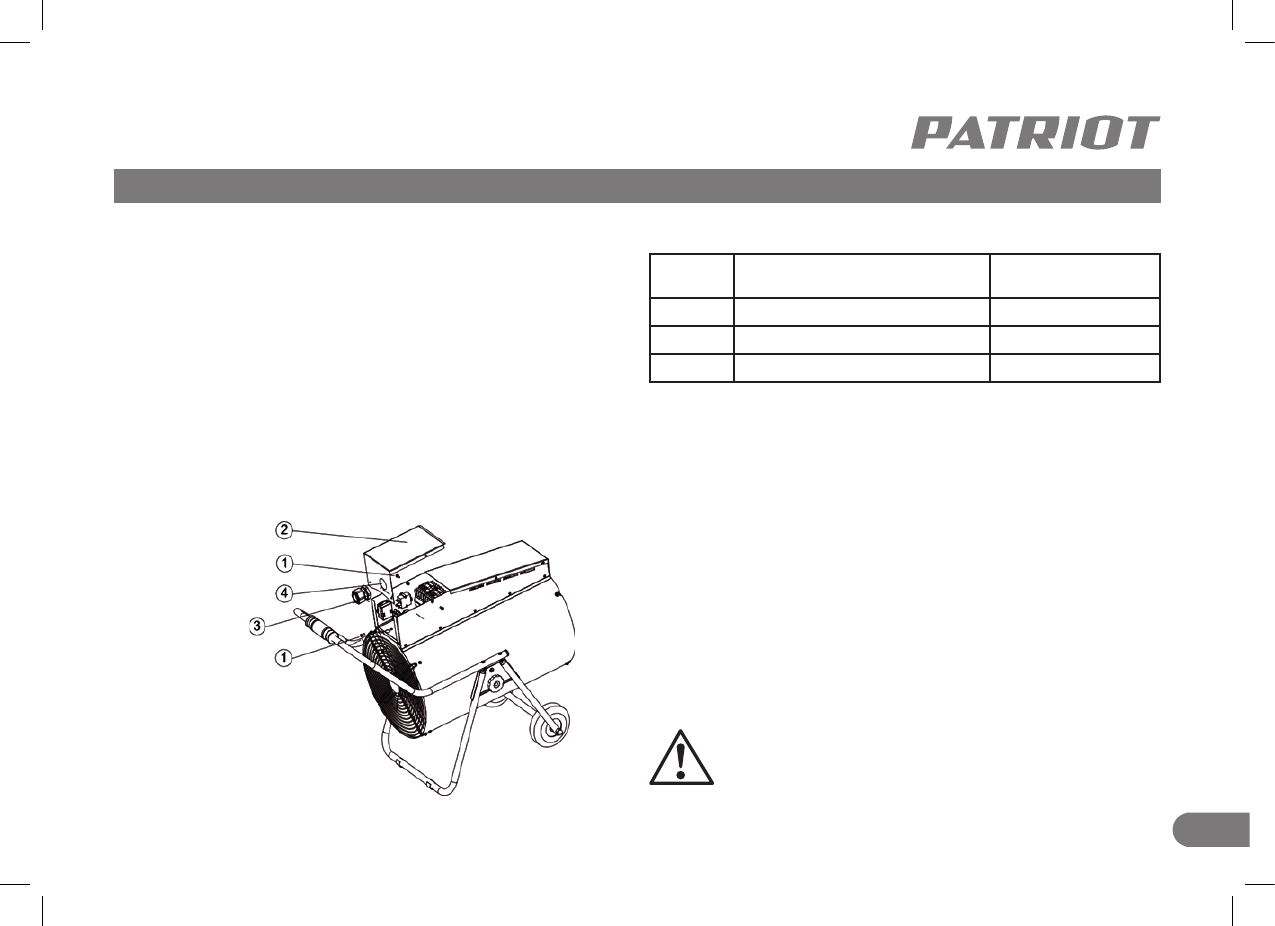

Рис. 9

1

- Винт М4х14;

2

- Крышка блока управления;

3

 - Кабельный ввод;

4

 - Отверстие в крышке блока управления.

Модель

Кабель

Автоматический

выключатель

PT-R15

Медный, 5-ти жильный, 4 мм

2

32А

PT-R24

Медный, 5-ти жильный, 6 мм

2

40А

PT-R30

Медный, 5-ти жильный, 1О мм

2

6ЗА
