ПОДГОТОВКА К РАБОТЕ

12

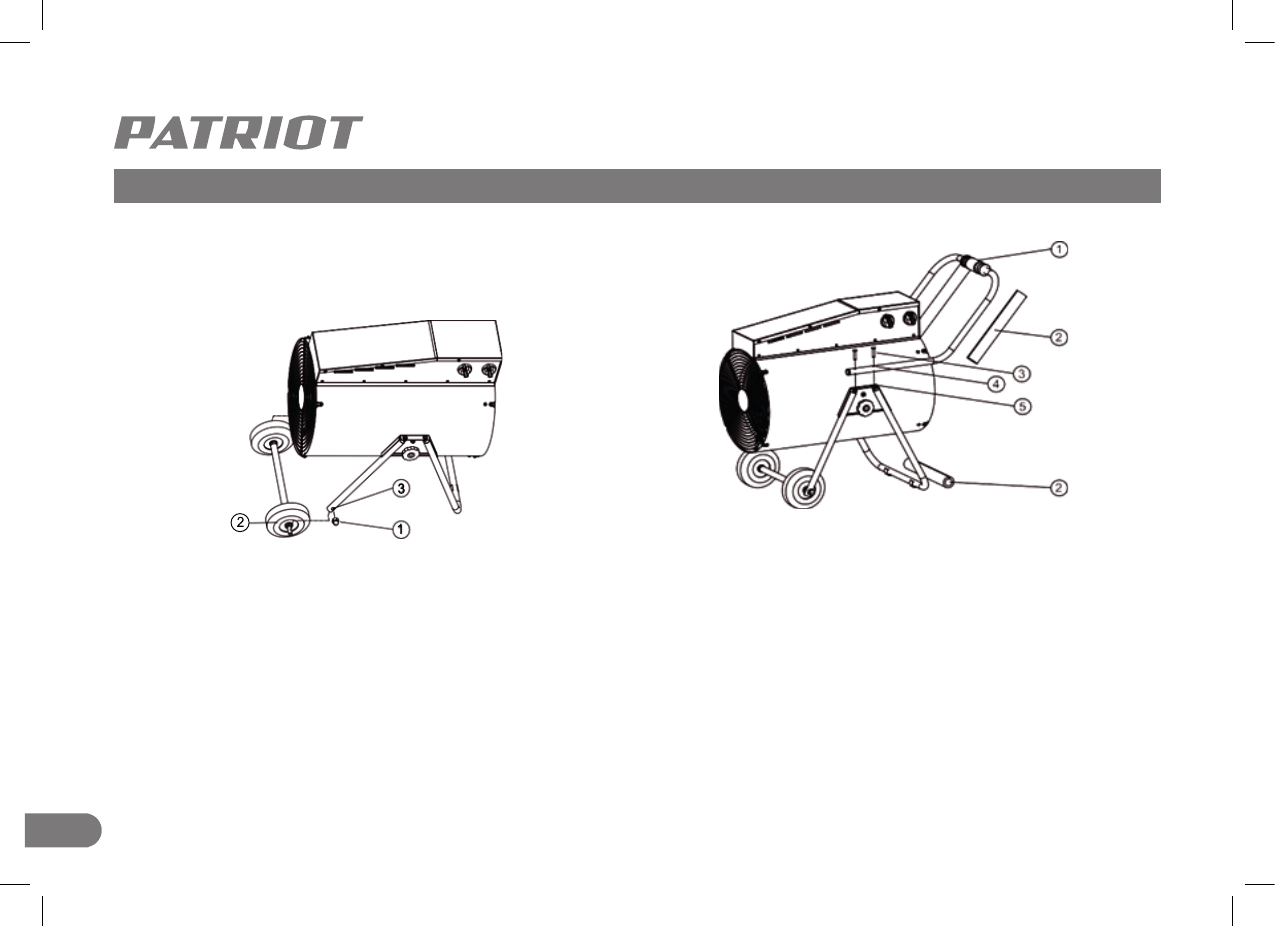

Открутить самоконтрящиеся гайки М10 (1) с колесной оси (2). Вставить

ось с колесами в сборе (2) в отверстия опоры (З) и закрутить до упора

самоконтрящиеся гайки М10(1) с двух сторон оси

(Рис.7)

.

После монтажа колесной оси установить тепловую пушку на опору

(Рис. 7)

.

Отверстия (4) на ручке (1) совместить с резьбовыми гайками (5) на колес-

ной опоре и закрутить винты (3) .Снять транспортировочные изоляторы (2).

Прибор готов к использованию.

(Рис.8)

Подключение тепловой пушки к электросети

Перед подключением тепловой пушки к электросети переведите ручку

переключателя «5» в положение «1»

(Рис . 2.1)

. Затем подключите тепло-

вую пушку к электросети.

1

- Гайка самоконтрящаяся М10;

2

- Ось с колесами в сборе;

3

- Отверстие в опоре.

1

- Опора;

2

- Изолятор;

3

 - Винт М6х30;

4

- Отверстия в ручке;

5

 - Резьбовые гайки.

Рис. 7

Рис. 8
