лятора. В зависимости от установки тепловентилятора и условий эксплуа-

тации процесс отключения вентилятора может занять 1-2 минуты.

Модели PT-R24, PT-R30

Установка опоры и колес

Тепловая пушка находится в транспортировочном положении

(Рис.5)

 Для

приведения тепловой пушки в рабочее положение необходимо ослабить

Барашковый винт (2шт.) (поз.1) и повернуть опору (поз. 2) на 90

0

 градусов,

как указанно на

(Рис.5)

.

Установить тепловую пушку на заднюю решетку, как показано на

(Рис.6)

.

Совместить отверстие в опоре (4) с верхней резьбовой гайкой (3) на кор-

пусе прибора и закрутить винт М6х20 (1) с шайбой (2) с обеих сторон те-

пловентилятора

(Рис.6).

ПОДГОТОВКА К РАБОТЕ

11

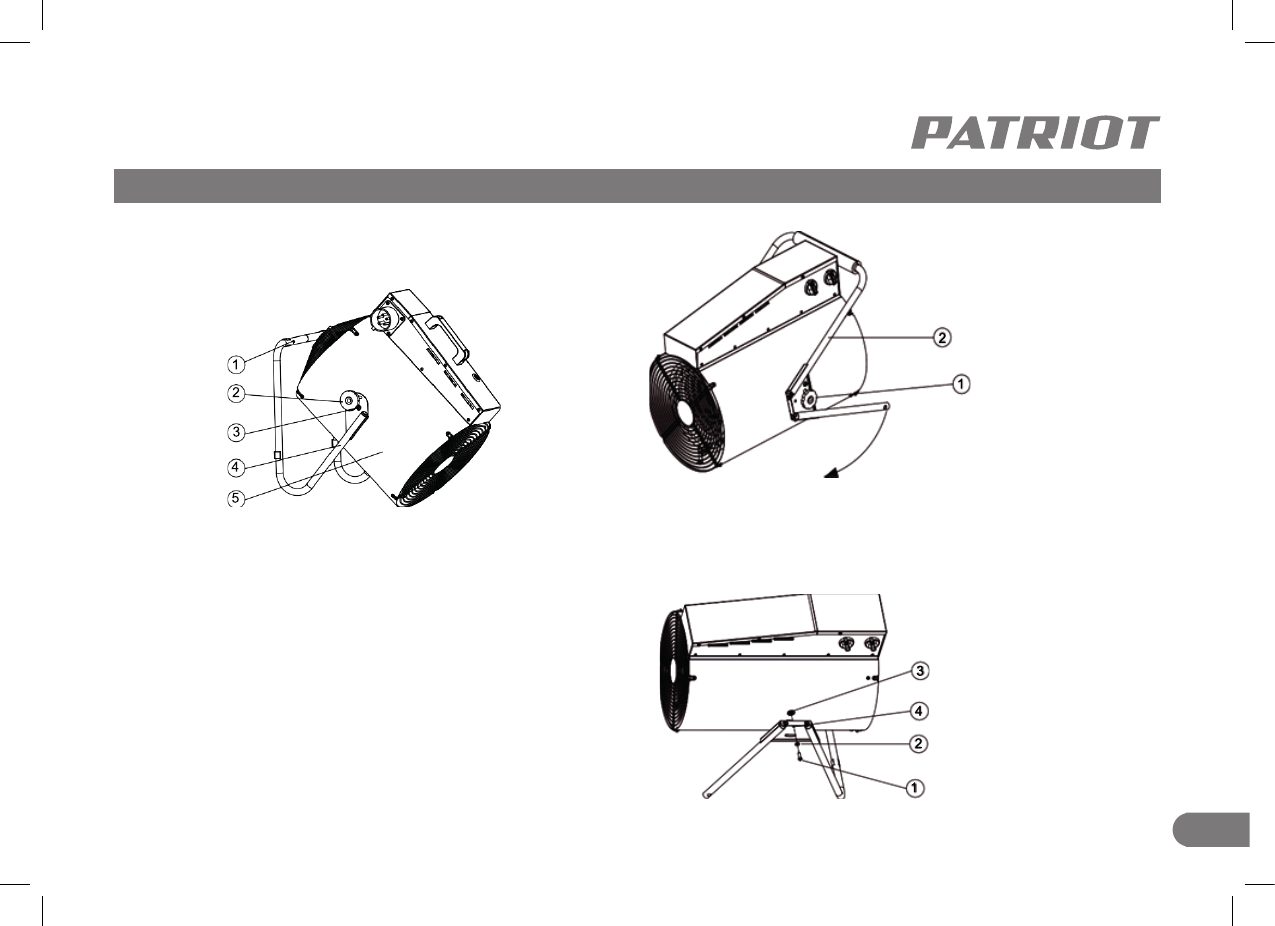

Рис. 4

1

- Отверстия для крепления к стене;

2

- Барашковый винт;

3

 - Винт М6;

4

- Опора;

5

- Корпус.

1

 - Опора;

2

 - Барашковый винт.

1

 - Винт М6х20;

2

- Шайба М6;

З

- Резьбовая гайка;

4

 - Отверстие в опоре.

Рис. 5

Рис. 6
