ПодГоТовка к рабоТе
6. ПоДГоТоВКА К рАБоТЕ
6.1
блок управления
(Рис. 3).
6.2
установить ручку переключателя режимов в положение
«0»
,
повернуть ручку терморегулятора в крайнее положение против
часовой стрелки.
6.3
для подключения к стационарной электросети, теповенти-
лятор комплектуется сетевой вилкой (установлена на корпусе
тепловентилятора) и ответной сетевой розеткой. кабель питания
в комплект поставки не входит. схема расположения контактов
на вилке
(Рис. 4).
6.4
для защиты электропроводки от перегрузок подключение к
стационарной электросети осуществляется через автоматический
выключатель 16а. кабель питания и сетевую розетку подключить
в соответствии со схемой подключения
(Рис. 5)
. сечение жил кабе-
ля питания должно быть не менее 1,5 мм
2
(для медной жилы).
ВНИМАНИЕ!
работы должен проводить специалист,
имеющий допуск на проведение работ с электрообо-
рудованием напряжением до 1000 в.

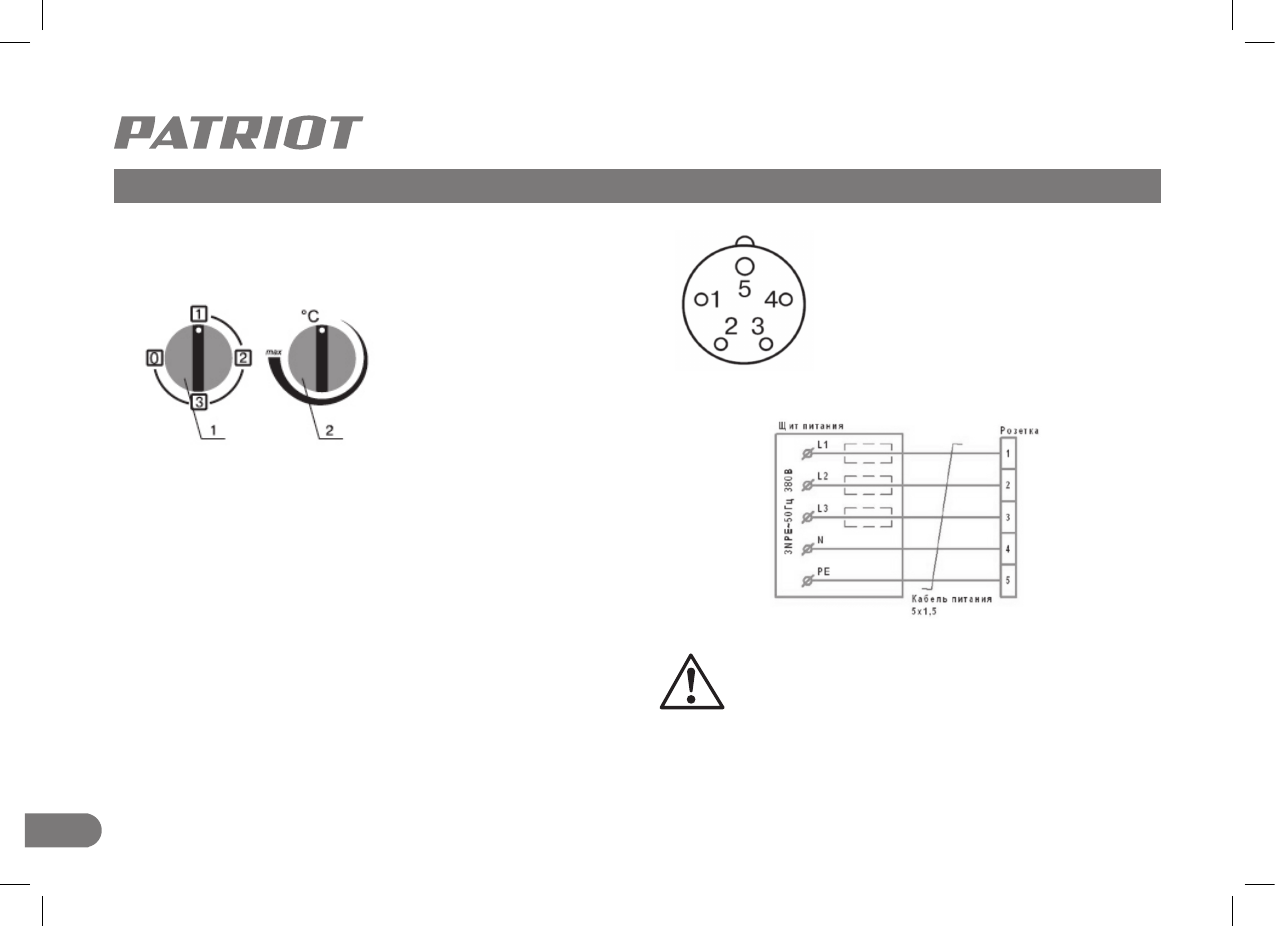

Рис. 3
Рис. 4
Рис. 5
1.
Переключатель режимов;
2.
Терморегулятор.
1,2,3
- фазы А, В,С;
4
- N;
5 -
Земля (желто-зеленый)
