7
Примечание!
в зависимости от заказа тепловентилятор может
выпускаться в модификациях, отличающихся от описанной в ин-
струкции. Эти отличия указаны во вкладыше в инструкции.

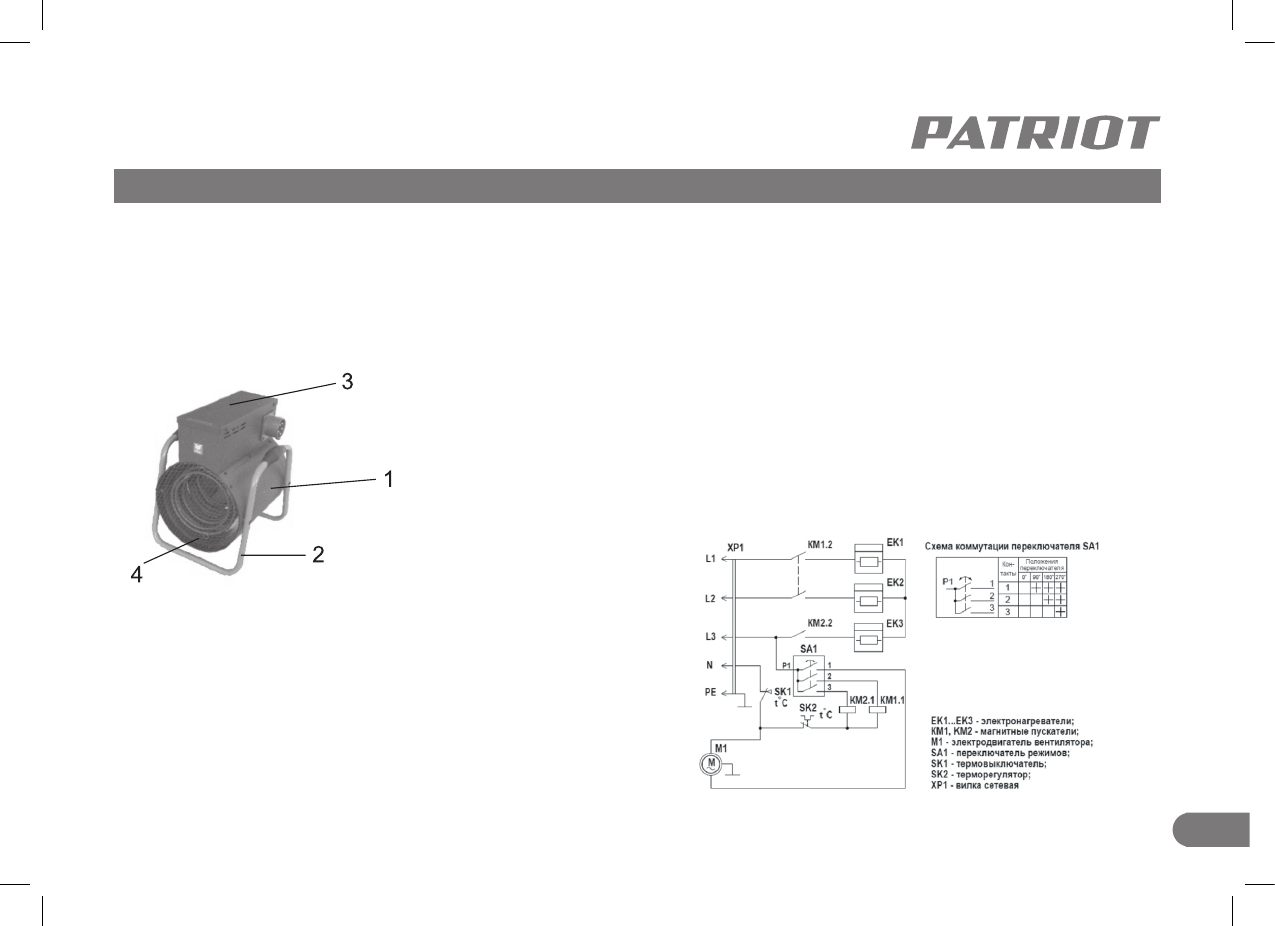

5. УсТроЙсТВо И ПрИНцИП рАБоТЫ
5.1
схема тепловентилятора
(Рис. 1).
5.2
Тепловая пушка соответствует обязательным требованиям
ГосТ р МЭк 335-1-94, ГосТ р 52 161.2.30-2007 и технических усло-
вий Ту 3468-001 -62389681-2010.
5.3
несущая конструкция пушки состоит из корпуса
(1)
и подстав-
ки-ручки
(2)
. вентилятор расположен в задней части устройства.
блок управления смонтирован на шасси, расположенном в верх-
ней части корпуса под крышкой
(3)
. органы управления вынесе-
ны на панель шасси. Трубчатые нагреватели расположены вну-
три корпуса между вентилятором и решеткой
(4)
, закрывающей
их с лицевой стороны пушки.
5.4
Принцип работы. воздушный поток, втянутый вентилятором в
корпус, проходя между петлями трубчатых нагревателей, нагре-
вается и подается в помещение через решетку.
работа пушки возможна в одном из следующих режимов:
•
режим 0
- выключено;
•
режим 1
- вентиляция без нагрева;
•
режим 2
- вентиляция с нагревом на 1/2 мощности;
•
режим 3
- вентиляция с нагревом на полную мощность.
5.5
Электрическая схема тепловентилятора
(Рис. 2).
5.
усТроЙсТво и ПринЦиП рабоТЫ
Рис. 1
Рис. 2
1.
Корпус;
2.
Подставка-ручка;
3.
Крышка;
4.
Решетка.
