8
5.
усТроЙсТво и ПринЦиП рабоТЫ /
6.
ПодГоТовка к рабоТе
устройства. блок управления смонтирован на шасси, располо-
женном в верхней части корпуса под крышкой. органы управле-
ния вынесены на панель шасси
(4)
. Трубчатые нагреватели рас-
положены внутри корпуса между вентилятором и решеткой
(5)
,
закрывающей их с лицевой стороны тепловентилятора. Тепло-
вентилятор оснащен трубчатым кронштейном-ручкой
(6)
, кото-
рый можно использовать как для переноски, так и для удобного
монтажа на стену.

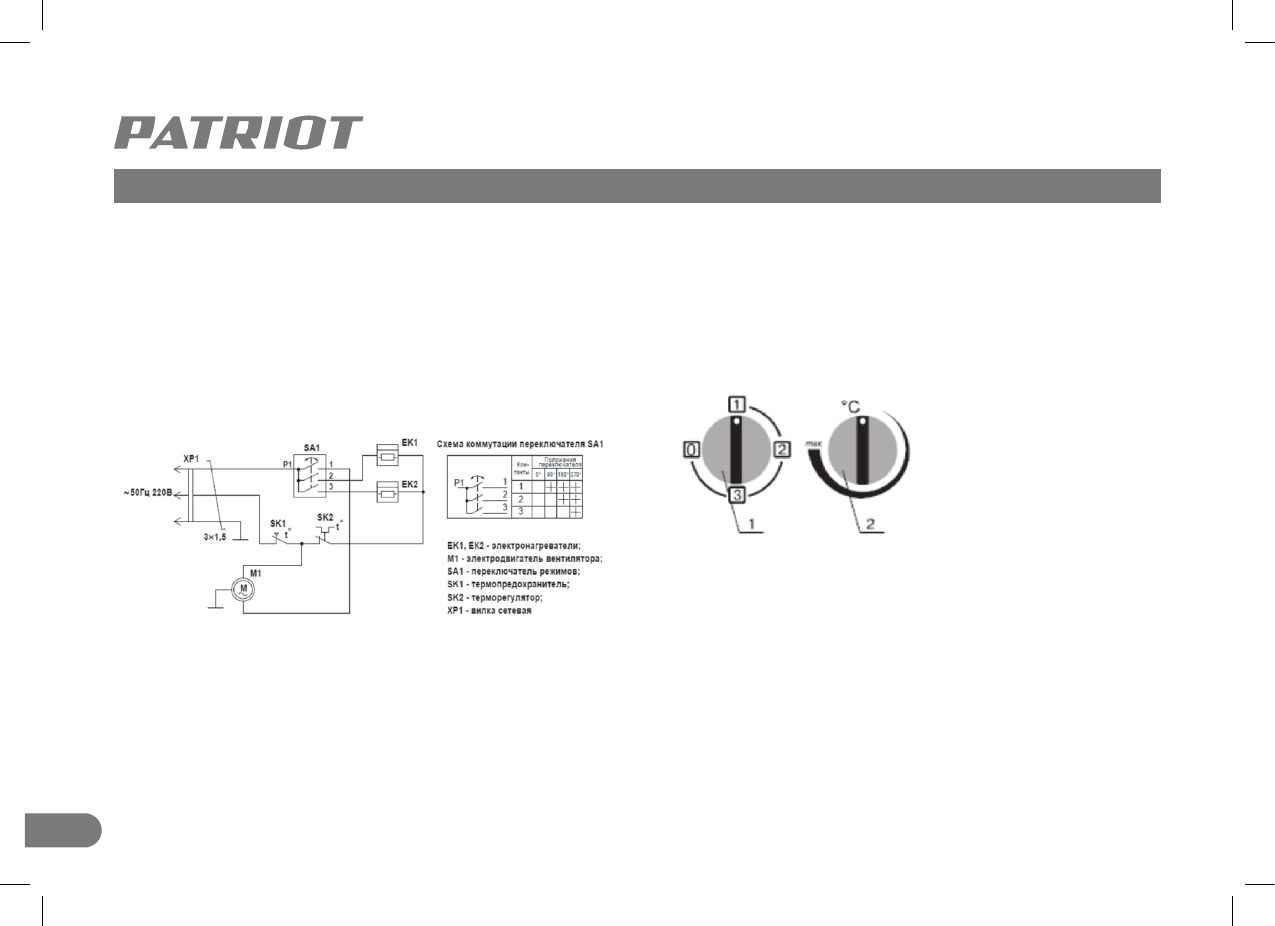

5.4
Электрическая схема тепловентилятора
(Рис. 2).
5.5
Принцип работы.
воздушный поток, втянутый вентилятором в корпус, проходя
между петлями трубчатых нагревателей, нагревается и подается
в помещение через решетку.
работа вентилятора возможна в одном из следующих режимов:
•
Режим 1
- вентиляция без нагрева;
•
Режим 2
— вентиляция с включением нагревателей на ½
мощности;
•
Режим 3
— вентиляция с включением нагревателей на пол-
ную мощность.
6. ПОДГОТОВКА К РАБОТЕ
6.1
блок управления
(Рис. 3).
6.2
установить переключатель режимов
(поз. 1, рис. 3)
в поло-
жение выключено
«0»
, а ручку терморегулятора
(поз. 2, рис. 3)
в
крайнее против часовой стрелки положение. сетевую розетку
подключить к стационарной электросети.
6.3
Подключение к стационарной электросети осуществляется
через автоматический выключатель номиналом 25 а. сечение
подводимого кабеля должно быть не менее 2,5 мм
2
.
6.4
Подключение тепловентилятора к электросети осуществля-
ется путем включения вилки шнура питания в розетку.
Рис. 2
Рис. 3
1.
Переключатель режимов;
2.
Терморегулятор.
