ПодГоТовка к рабоТе /
7.
Порядок рабоТЫ
лятор комплектуется сетевой вилкой (установлена на корпусе
тепловентилятора) и ответной сетевой розеткой. кабель питания
в комплект поставки не входит. схемa расположения контактов
на вилке
(Рис. 4).
6.4
для защиты электропроводки от перегрузок подключение к
стационарной электросети осуществляется через автоматиче-
ский выключатель номиналом 25а для PT-Q12 и PT-Q15 и 32а для
PT-Q18. кабель питания и сетевую розетку подключить в соответ-
ствии со схемой подключения
(Рис. 5)
. сечение жил кабеля пита-
ния должно быть не менее 2,5 мм
2
(для медной жилы) для PT-Q12
и PT-Q15 и 4 мм
2
для PT-Q18.
ВНИМАНИЕ!
работы должен проводить специалист,
имеющий допуск на проведение работ с электрообо-
рудованием напряжением до 1000 в.
7. ПоряДоК рАБоТЫ
7.1
вентиляция (режим 1).
7.1.1
включение. для включения тепловентилятора в режиме
вентиляции необходимо установить переключатель режимов
(поз. 1) в положение «включено»
«1»
при этом начинает рабо-
тать вентилятор.
7.1.2
выключение. для выключения тепловентилятора не-
обходимо установить переключатель режимов (поз. 1) в по-
ложение «выключено»
«0»
, при этом должен отключиться
вентилятор. затем вынуть розетку кабеля питания из стаци-
онарной вилки.
7.2
вентиляция с подогревом потока воздуха (режим 2, 3).
7.2.1
включение. включить тепловентилятор в режиме вен-
тиляции (см. п. 7.1.1). установить ручку переключателя ре-
жимов (поз. 1) в положение
«2»
, при этом обеспечивается
работа тепловентилятора в режиме
«1»
. для включения те-
пловентилятора в режиме
«2»
необходимо установить ручку
переключателя режимов в положение
«3»
. Повернуть ручку
терморегулятора (поз. 2) по часовой стрелке до включения
нагревателей. с помощью этой ручки задается необходимая
температура в помещении до +40°с, с достижением которой
терморегулятор отключает нагреватели.
7.2.2
выключение. для выключения тепловентилятора пере-
вести ручку терморегулятора (поз. 2) в крайнее против часо-
вой стрелки положение. установить переключатель режимов

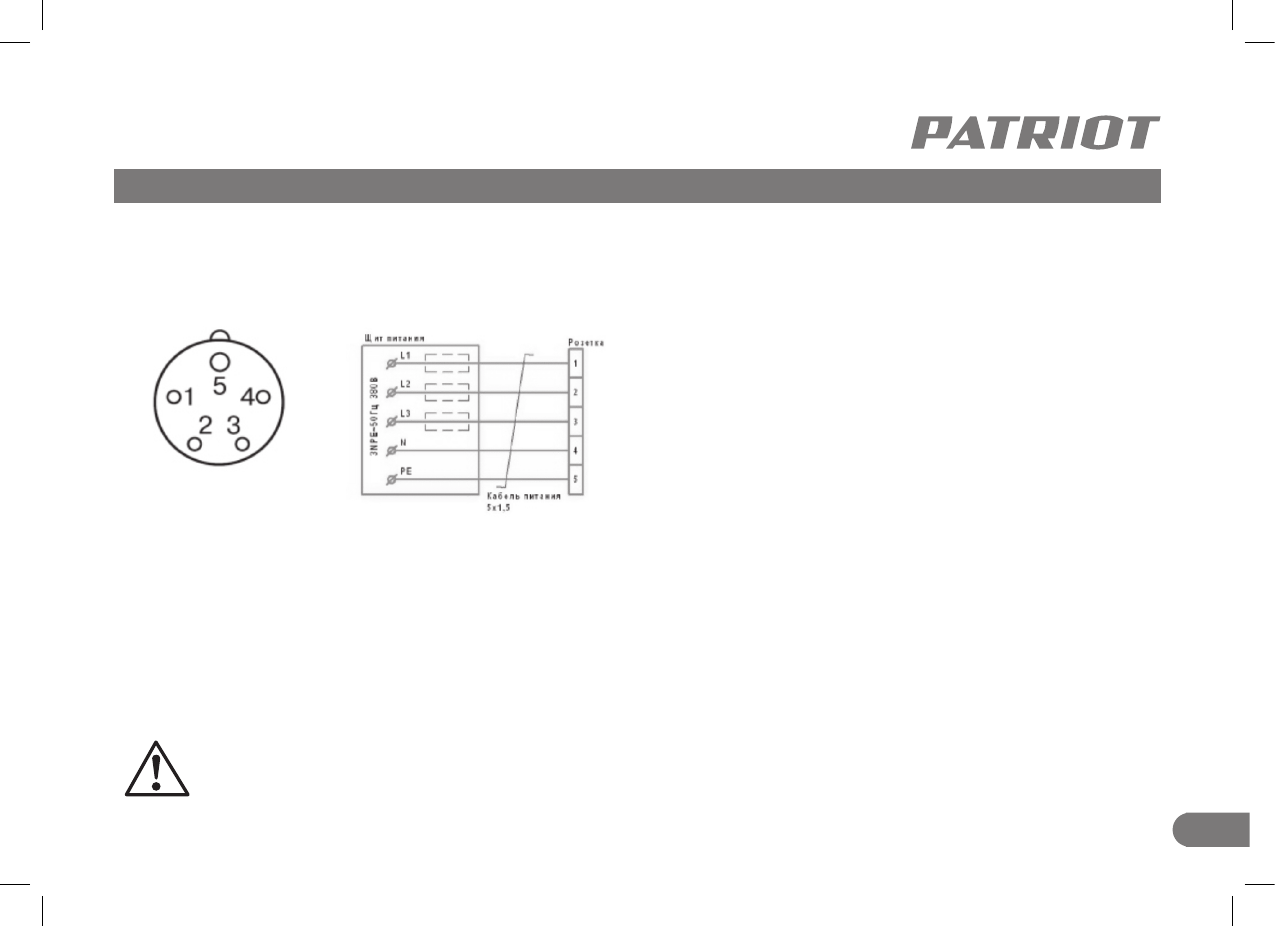

1,2,3-фазы А, В, С;
4 - N;
5 - земля (желто-зеленый)
Рис. 4
Рис. 5
