Категорически запрещается накрывать или закрывать

входные или выходные отверстия(решетки) воздуха,
ввиду опасности несчастного случая или порчи прибора.

Избегать расположения у подоконной стены окна, за

занавесками, дверьми или под отверстием пропускаю-
щим воздух. Соблюдать минимальные расстояния уста-
новки от пола, мебели и т. д.(рис. 1)

Установка аппаратов:

Электрическая установка должна соответствовать требованиям нормы NFC-150-100.

Этот прибор класса II не заземляется.

Чтобы облегчить установку и сохранить минимальное расстояние 150 мм от нижней

поверхности аппарата до пола, необходимо:

- освободить кронштейн с двумя лапами от аппарата;
- использовать кронштейн, поставленный на пол около стены (для кронштейна фор-

мы Н) в качестве маркировки установочных размеров. Отметьте точкой (В, рис. 2) ниж-
нее положение аппарата;

- переставить кронштейн так, чтобы нижние установочные отверстия аппарата и от-

меченные Вами точки совпали;

- проверить горизонтальное положение кронштейна, затем отметить и просверлить 3

или 4 отверстия;

- поместить кронштейн на стену и закрепить его при помощи 3 или 4 винтов диамет-

ром 5,5 мм. максим.

Замечание:

В случае модели в виде плинтуса, постарайтесь оставить зазор 1,5 мм между шляпкой вин-

та и стеной. Зацепите прибор на этих двух винтах, а затем прикрутите два нижних винта.

Межосевое расстояние (B, мм)

В случае установки прибора во влажном помещении необходимо использовать уст-

ройство защитного отключения (УЗО).

Электрическое соединение не требует демонтажа прибора.
Конвектор комплектуется 3-жильным кабелем.
Подключение жил должно производиться в соответствии с маркировкой.

- Соблюдайте цвет провода при подключении:

- коричневый провод - фаза,
- синий провод - нейтральный,
- черный провод - управляющий.

Черный провод, предназначен для соединения с управляющим устройством, с целью

изменять режимы функционирования аппарата в соответствии с заполненностью поме-
щений.

4) ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

3) УСТАНОВКА И ФИКСАЦИЯ

4

5

ВАЖНО: не накрывать прибор!

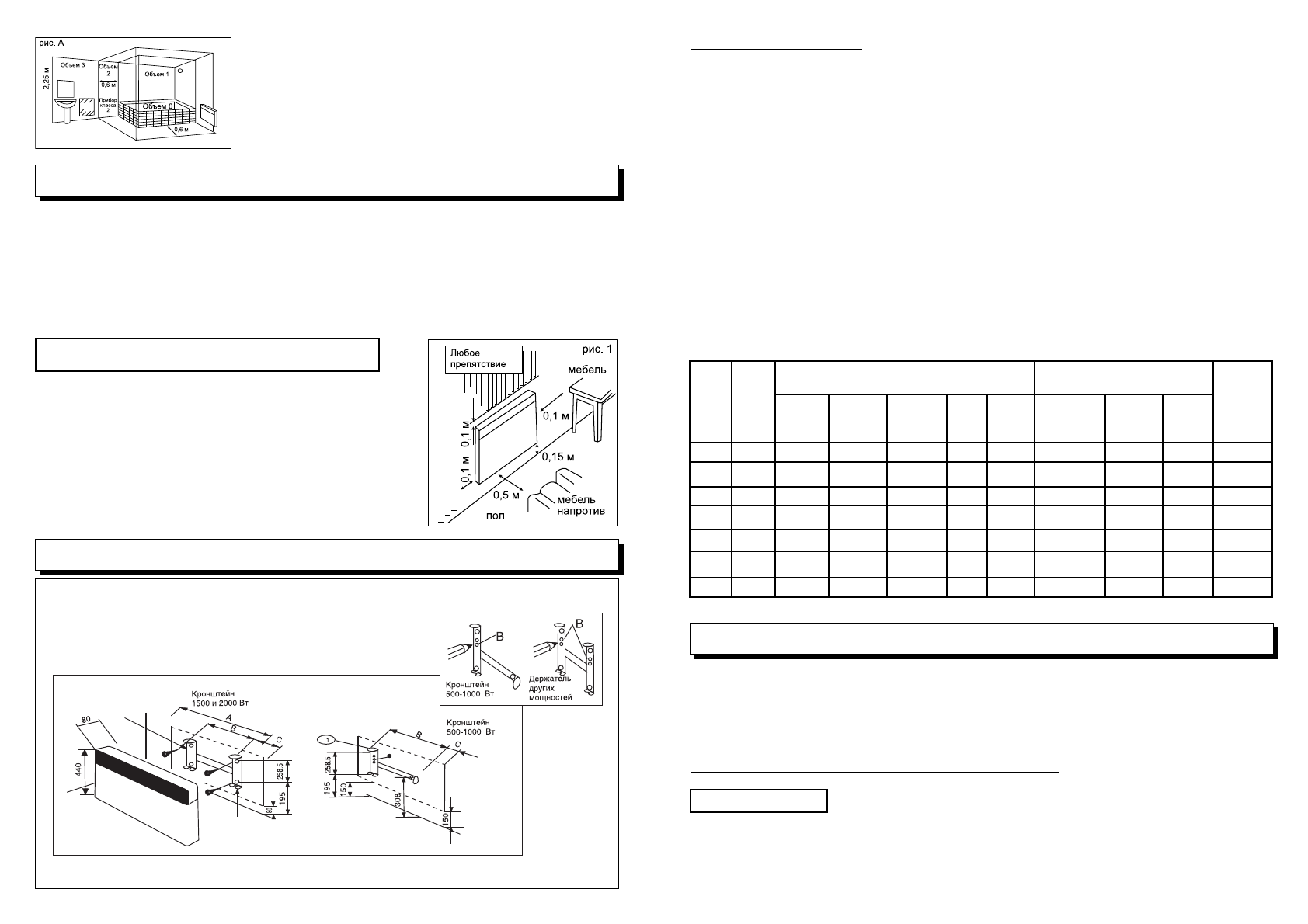

рис. 2 (размеры в мм)

ВАЖНО!

Объем защиты:

Этот прибор может быть установлен в объеме 2 или 3

при условии, что электрическое питание будет защище-
но утсройством защитного отключения тока (УЗО), рав-
ным 30 mA. (рис. А)

2) РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

В большинстве случаев, этот аппарат устанавливается таким образом, что-

бы производимое тепло обогревало максимальный объем воздуха.

Прибор должен быть зафиксирован в соответствии с действующими предпи-

саниями.

Он должен устанавливаться таким образом, чтобы выключатель и другие части

прибора не могли соприкасаться с человеком, принимающим ванну или душ.

Мощ-

ность

(Вт)

Axane

Melodie Evolution

Athenea Millenium

Verlys

Evolution

низкие

модели

средние

модели

высокие

модели

плин-

тус

мини-

плин-

тус

вертикаль-

ные

модели

горизон-

тальные

модели

низкие

модели

500

156

140

156

116

186

790

137

156

750

156

178

156

156

426

790

177

156

178

248

1000

236

248

236

156

667

1030

177

178

248

248

1250

178

405

178

236

248

405

1500

248

405

248

178

906

178

320

405

405

1750

320

535

320

248

405

2000

405

535

405

320

320

405

635

535
