12
13
СОСТАВНЫЕ ЧАСТИ
Необходимые инструменты и оборудование:
•
Гаечные ключи 10 и 13 мм
•
Разводной ключ (2) длина 20 см
•
Регулируемые двухпозиционные плоскогубцы длиной 23 см
•
Отвертка
•
Пульверизатор и мыльный раствор (для проведения теста на утечку).
КОМПЛЕКТУЮЩИЕ
•
Основание с нишей для баллона и опора с тремя крепежными скобами
•
9 колпачковых гаек (М6 мм), 9 малых винтов (М6х10мм), 9 малых плоских шайб
(Ф
6мм) для
сборки отражателя
•
6 больших болтов и фланцевых гаек (М6) для сборки основания
•
3 средних болта (М8х15мм) для сбора стойки
•
3 прокладки рефлектора и гайки-барашки, 9 больших плоских прокладок для отражателя и
сборки горелки
•
3 фиксатора обогревателя к поверхности установочной площадки
•
6 шт М6х10мм фиксирующих болтов и гаек

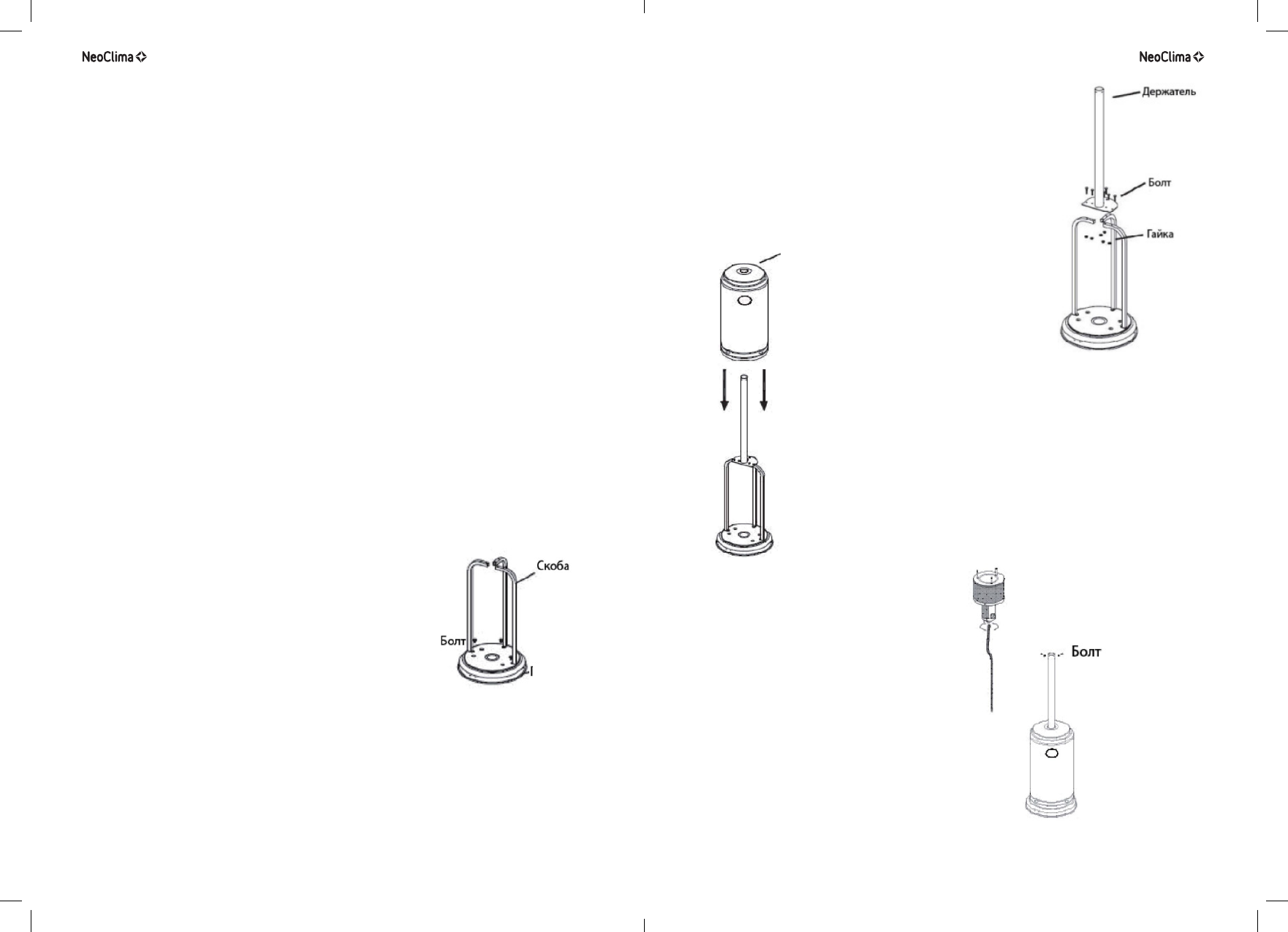

СБОРКА ОБОГРЕВАТЕЛЯ
Шаг 1
1-1 Установите 3 скобы в их позиции на основании, как показано
на рисунке.
1-2 Используйте 3 средних болта (М8х15) для крепления скоб
к основанию.
Шаг 2
2-1 Установите держатель на 3 скобы.
2-2 С помощью 6 больших болтов и фланцевых гаек (М6) соелините
держатель с тремя скобами. Затяните болты и гайки.
Шаг 3
3-1 Установите кожух баллона на основание
Шаг 4
4-1 Удалите 4 болта из горелки.
4-2 Протяните газовый шланг через держатель.
4-3 Прикрепите горелку к держателю 4 болтами.
Основание
Кожух баллона
