5.2 Тепловая пушка  соответствует обязательным требованиям   ГОСТ Р МЭК

335-1-94, ГОСТ Р 52 161.2.30-2007 и технических условий ТУ 3468-0

1

1-

29960732

-201

4

.

5.3 Несущая конструкция пушки состоит из корпуса (1) и подставки-ручки (2). Вентилятор

расположен в задней части устройства. Блок управления смонтирован на шасси, расположенном

в верхней части корпуса под крышкой (3). Органы управления вынесены на панель шасси.

Трубчатые нагреватели расположены внутри корпуса между вентилятором и решеткой (4),

закрывающей их с лицевой стороны пушки.

5.4 Принцип работы.

Воздушный поток, втянутый вентилятором в корпус, проходя между петлями трубчатых

нагревателей, нагревается и подается в помещение через решетку.

Работа пушки  возможна в одном из следующих режимов:

Режим 0 - вентиляция без нагрева;

Режим 1 – вентиляция с включением электронагревательных элементов  на ? мощности;

режим 2 – вентиляция с включением электронагревательных элементов на полную мощность.

5.5 Электрическая схема пушки представлена на рис.

1 Приложения.

10

6. ПОДГОТОВКА К РАБОТЕ

1 — переключатель режимов;

2 — терморегулятор.

10

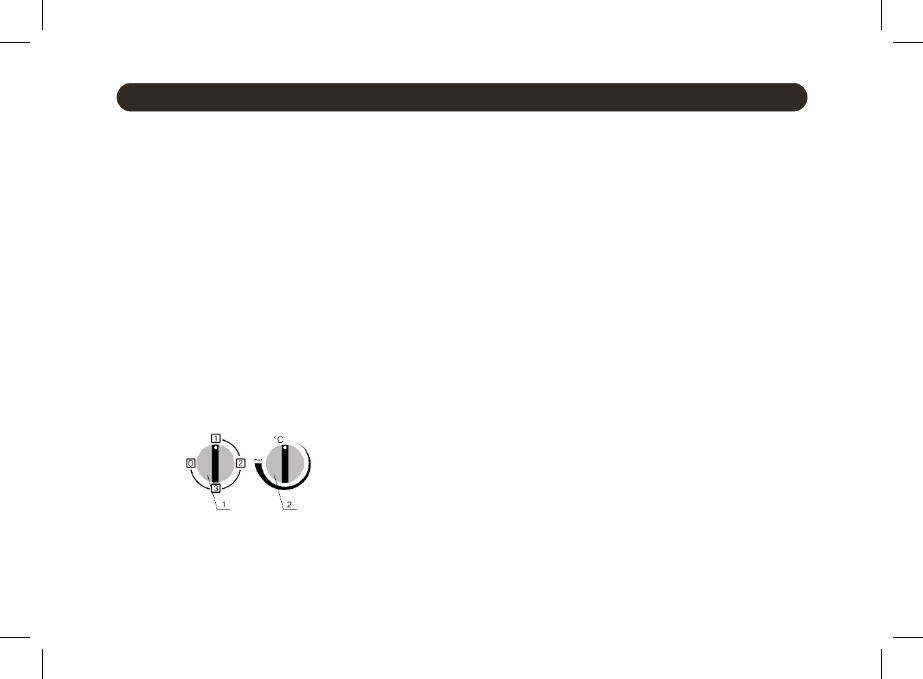

Рис. 2. Блок управления

6.1 Установить ручку переключателя режимов в положение «0», повернуть ручку терморегулятора

в крайнее против часовой стрелки положение.

ТЕПЛОВАЯ ПУШКА ТПК-6, ТПК-9
