ТЕПЛОВАЯ  ПУШКА ТПК-12,  ТПК-15,  ТПК-24Б,  ТПК-ЗОБ

5.2 Тепловая пушка  соответствует обязательным требованиям  ГОСТ Р МЭК 335-1-94, ГОСТ Р 52

161.2.30-2007 и технических условий  ТУ 3468-011-29960732-2014.

5

.3 Корпус  l пушки ( см. рис. l) изготовлен из листовой стали, покрытой высококачественным

полимерным покрытием. Корпус закреплен на подставке 2 с двумя ручками 3 для переноски. Внутри

корпуса установлены т

р

убчатые электронагреватели и осевой вентилятор. Вентилятор всасывает

воздух через заднюю  решетку 4, поток воздуха, проходя через электронагреватели, нагревается и

подается в помещение через переднюю решетку 5. Органы управления расположены на боковой

стенке корпуса.

5.4 Принцип работы.

Воздушный поток, втянутый вентилят

о

ром в корпус, проходя между петлями т

р

убчатых

нагревателей, нагревается и подается в помещение через решетку.

Работа пушки возможна в одном из следующих режимов:

режим О - вентиляция без нагрева;

режим 1 - вентиляция с включением электронагревательных элементов на пониженной мощности;

режим 2 - вентиляция с включением электронагревательных элементов на полную мощность. 5.5

Электрическая схема пушки представлена на рис. 1 Приложения.

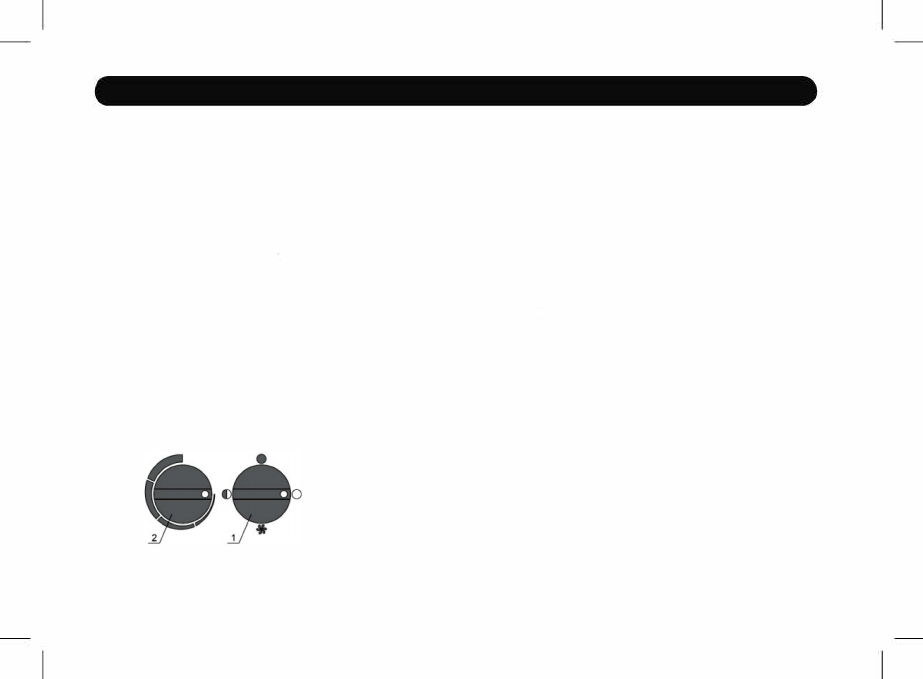

Рис. 2. Блок управления

6. ПОДГОТОВКА К РАБОТЕ

1  - переключагель режимов;

2 - терморегулятор.

6.1  Установить  ручку  переключателя  режимов  в  положение  «О»,  повернуть  ручку

терморегулятора  в крайнее против часовой стрелки положение.

9
