www.loriot.ru +7 (499) 281 62 00

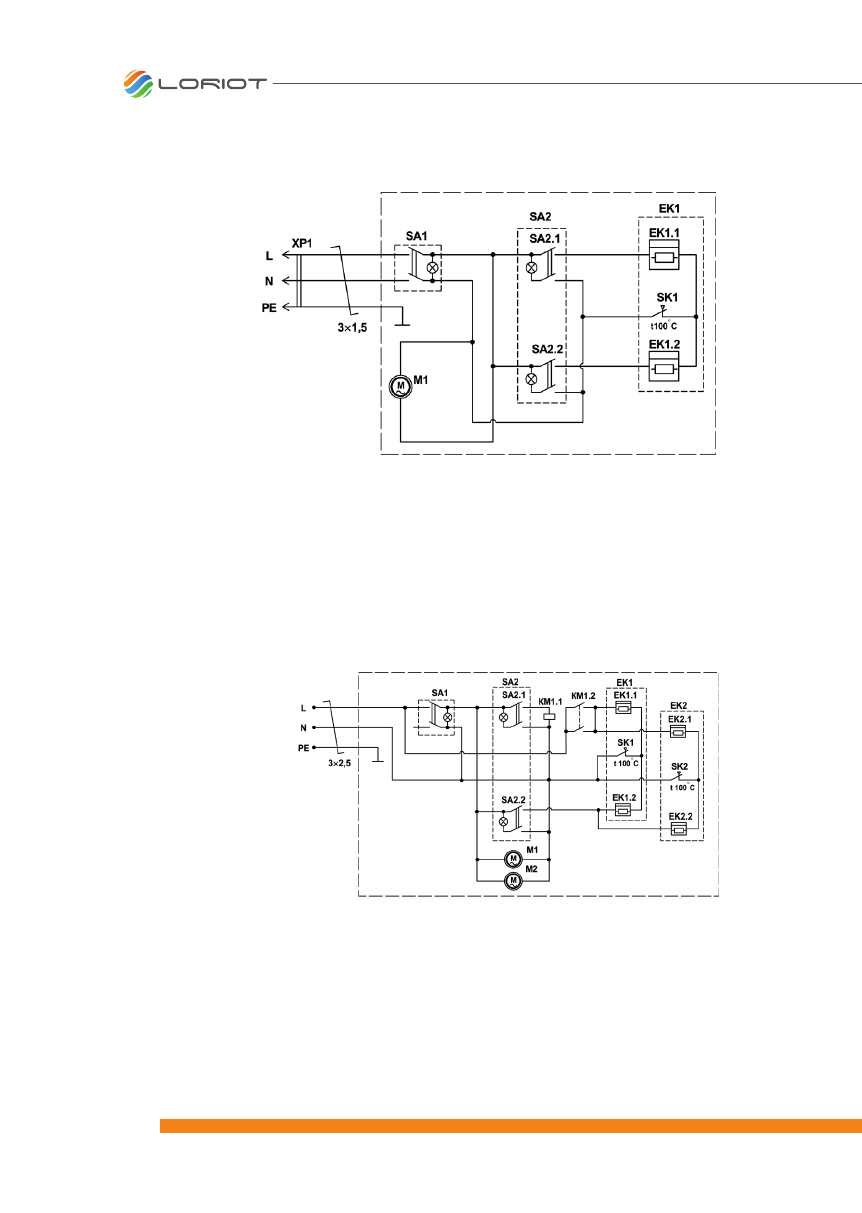

Рис. 5 Схема электрическая завесы LTZR-3.0 S

Рис. 6 Схема электрическая завесы LTZR-5.0 S

EK - электронагреватель;

M1 - электродвигатель;

SA1 - сетевой переключатель;

SA2 - переключатель режимов нагрева;

SK1 - термопредохранитель;

XP1 - вилка сетевая

EK1, EK2 - электронагреватели;

KM1 - магнитный пускатель;

M1, M2 - электродвигатели

вентилятора;

SA1 - сетевой переключатель;

SA2 - переключатель режимов

нагрева;

SK1, SK2 - термопредохранители
