Λειτουργία FU / FC μετατροπέα συχνοτήτων -
Διαμόρφωση του μετατροπέα συχνοτήτων FC 550
• Σχεδιάγραμμα σύνδεσης στη σελίδα 6 (διάγραμμα καλωδίωσης)
Παράμετρος
Αρ.
Τιμή
ρύθμισης
Ελάχ. συχνότητα
01
20 Hz
Μέγ. συχνότητα
02
60 Hz
Χρόνος επιτάχυνσης
03
5 s
Χρόνος καθυστέρησης
04
10 s
Διαμόρφωση μετατροπέα
05
Pr
Παράμετρος
Αρ.
Τιμή
ρύθμισης
Ονομαστικό ρεύμα μοτέρ
06
0.65 A
Ονομαστικές στροφές μοτέρ
07
2790 rpm
Ονομαστική τάση μοτέρ
08
230
Συντελεστής απόδοσης μοτέρ
09
0.70
Σταθερή ονομαστική τιμή 1
18
20 – 60 Hz
Μέγ. συχνότητα
διακεκομμένης λειτουργίας
37
18 kHz

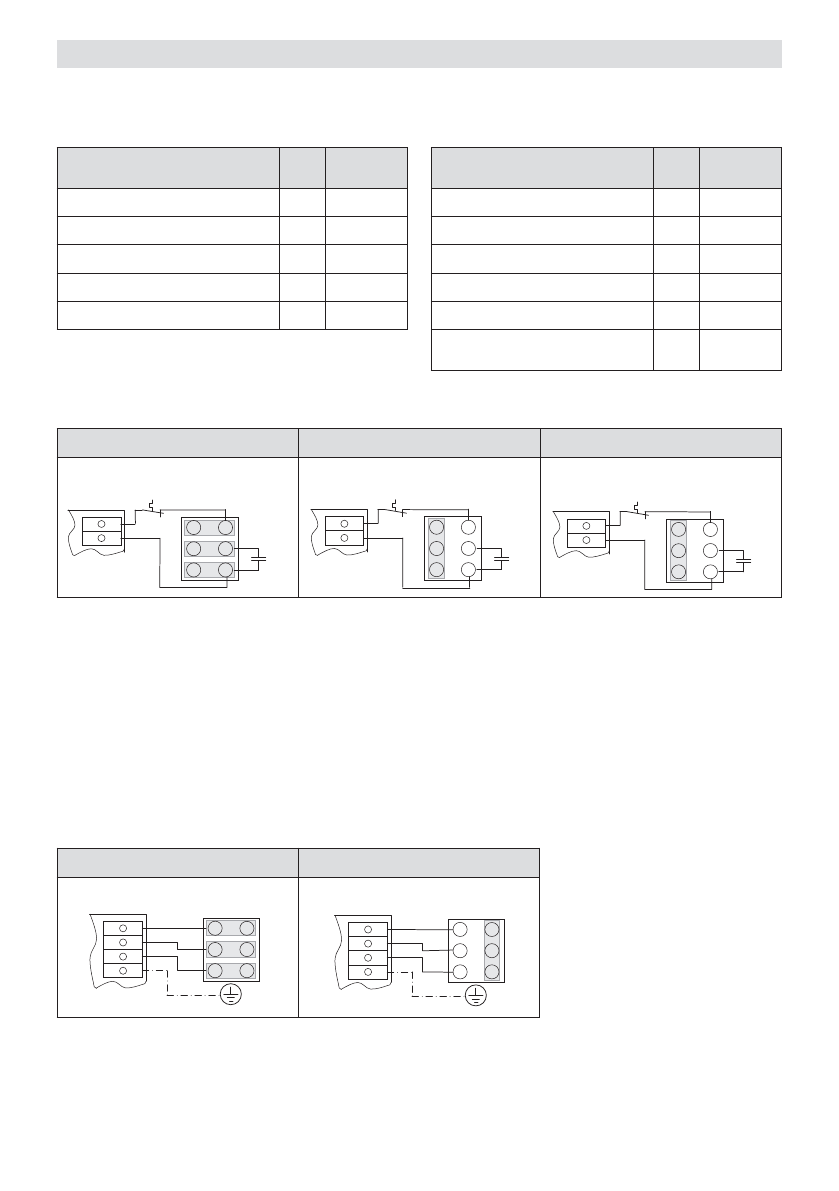

Σχεδιάγραμμα συνδέσεων μετατροπέα συχνοτήτων FU / FC
• Το VULCAN SYSTEM διατίθεται σε τρεις εκδόσεις τάσης ενώ ο ανεμιστήρας μπορεί να ελεγχθεί μέσω
FU / FC (μετατροπέας συχνοτήτων) σε 3 × 230 V και 3 × 400 V.
• Για να συνδεθεί ο μετατροπέας συχνοτήτων με την εσωτερική σύνδεση, θα πρέπει να ακολουθηθούν τα
παρακάτω βήματα:
– Αφαιρέστε τον λευκό και τον καφέ κλώνο από τους ακροδέκτες με αρ. 8 και 9 της ηλεκτρικής σύνδεσης.
– Αφαιρέστε τον πυκνωτή (C).
– Μονώστε τις συνδέσεις των λευκών κλώνων του διακόπτη θερμοκρασίας (T) in με μονωτική ταινία και
σπρώξτε τα άκρα που προεξέχουν πάλι στο κουτί του μοτέρ.
3
×
230 V
3
×
400 V
3
×
480 V
U1
V1
W1
V2
U2
W2
12
μ
F
9
8
T
C
U1
V1
W1
V2
U2
W2
4
μ
F
9
8
T
C
U1
V1
W1
V2
U2
W2
2
μ
F
9
8
T
C
Ηλεκτρική
σύνδεση
Ηλεκτρική
σύνδεση
Ηλεκτρική
σύνδεση
FU / FC (FC 550) 3
×
230V
FU / FC 3
×
400 – 480 V
U1
V1
W1
V2
U2
W2
U
V
W
PE
U1
V1
W1
V2
U2
W2
U
V
W
PE
FU /FC εξωτερικά
FU /FC εξωτερικά
Σύνδεση μοτέρ στην κατάσταση παράδοσης
