8

. Теплообменник.

8

.1. Базовым тепловым элементом конвекторов  «Элегант» является теплообменник, изготав-

ливающийся  из  двух  медных  труб  Ø15х0,5мм,  оребренных  с  шагом  5мм  алюминиевыми  пласти-

нами  50х100мм,  имеющими  волнистую  (гофрированную)  поверхность,  увеличивающую  площадь

теплообмена и прочность пластины.

8

.2.  Теплообменники  различных  моделей  конвекторов  выполняются  набором  из  базовых

теплообменников  (см.  рис.  3,  6,  9).  Схемы  движения  теплоносителя,  применительно  к  каждой  из

модификаций конвектора, см. табл. 3, 4.

8

.3.  В  конструкцию  всех  теплообменников  включаются  воздухоотводчик  (кран  Маевского)

для удобства удаления воздуха из системы и оконечные бронзовые или латунные фитинги с

внут-

ренней резьбой 1/2"

для присоединения

к отопительной системе.

8

.4. После сборки и проверки на прочность и герметичность теплообменники в целях защиты

от коррозии и придания эстетичного внешнего вида окрашиваются в цвет кожуха.

9.

Особенности конструкции конвекторов серии «Элегант».

9.1. Конвекторы серии «Элегант» выпускаются в концевом исполнении. По конструкции под-

ключения  к  отопительной  сети  (рис.  10)  все  выпускаемые  конвекторы  серии  «Элегант»  подразде-

ляются на

три типа

:

−

конвекторы  с

прямым

нижним  (донным)  подключением  (без  термостатического  кла-

пана) - для двухтрубных и однотрубных систем отопления;

−

конвекторы с нижним (донным) подключением,

под термостатический клапан

,  -

при

этом  клапан  (оговаривается  при  заказе  или  устанавливается  самим  заказчиком)  уста-

навливается  внутри  корпуса  конвектора,  а  снаружи  остается  только  термостатическая

головка клапана. Для двухтрубных и однотрубных систем, в зависимости от типа уста-

навливаемого термостатического клапана;

−

конвекторы с нижним (донным) подключением

тип «Терм»

с установленным по умол-

чанию термостатическим клапаном фирмы «Данфосс» - для двухтрубных систем.

1

/

2

"

â

í

ó

ò

ð

å

í

í

ÿ

ð

å

ç

ü

á

à

1

/

2

"

â

í

ó

ò

ð

å

í

í

ÿ

ÿ

ð

å

ç

ü

á

à

1

/

2

"

â

í

ó

ò

ð

å

í

í

ÿ

ÿ

ð

å

ç

ü

á

à

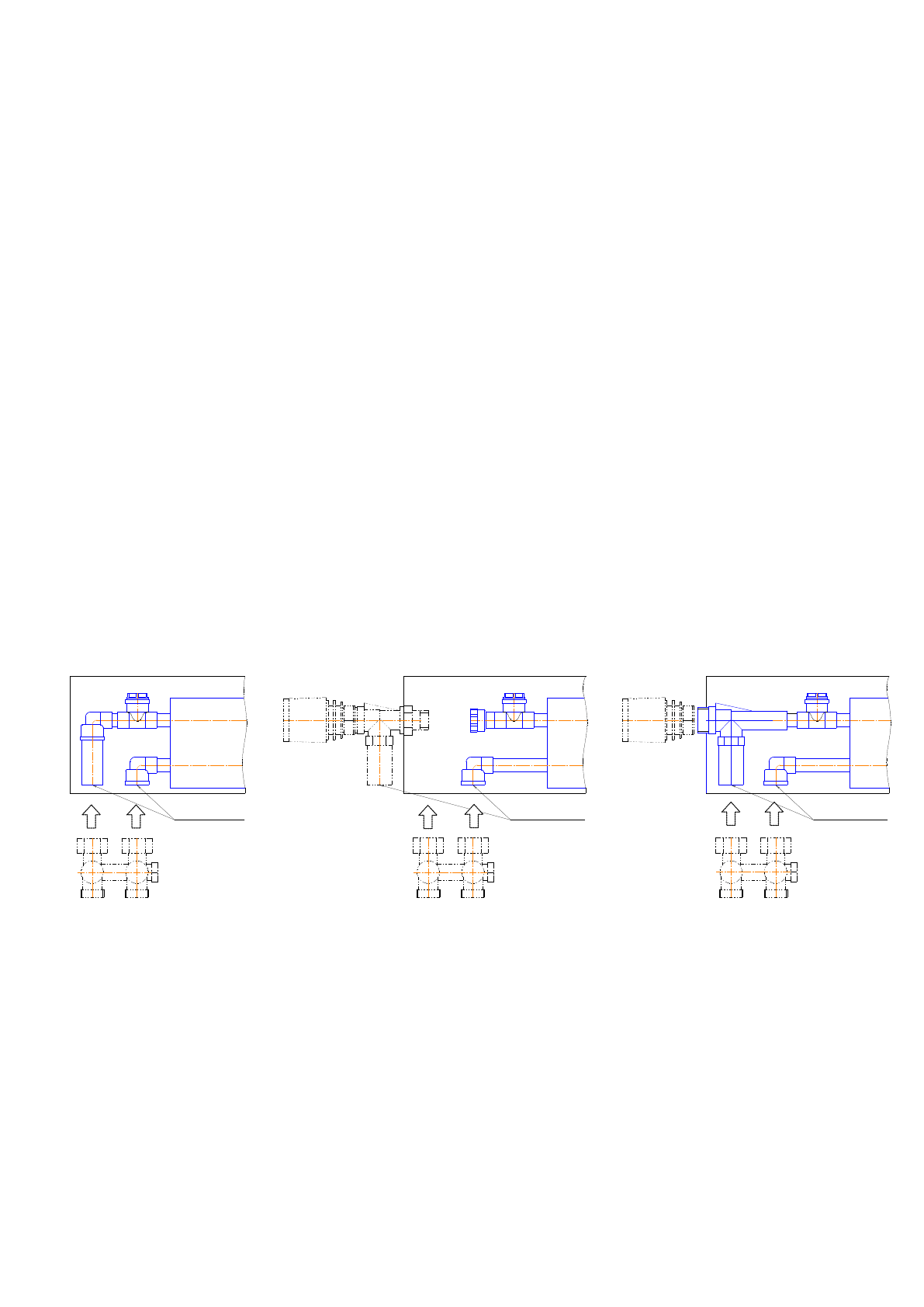

Рис.10. Присоединительная часть конвекторов серии:

а) прямое нижнее подключение;  б) подключение под термостатический клапан;

в) тип  «Терм», с установленным по умолчанию термостатическим клапаном.

(

Элементы, обозначенные пунктирной линией, устанавливаются либо заказчиком само-

стоятельно, либо, по желанию заказчика, фирмой – изготовителем.)

Различие по маркировке – см. подраздел «Условное обозначение конвекторов».

Фирма  –  производитель  по  договоренности  с  заказчиком  изготавливает  конвекторы  с

любой другой конструкцией присоединительной части (боковое, проходное и т.д.).

9

.2.  Рекомендуется  подключение  конвекторов  через  запорно-регулирующую  арматуру  (либо

Н-узел,  либо  отдельные  запорно-регулирующие  вентили),  для  чего  присоединительные  латунные

фитинги  1/2"  конвектора  имеют  межцентровое  расстояние  50мм  и

расположены  на  оси  симмет-

рии прибора

(

за исключением конвектора «Элегант мини 130х80 1то Терм»). При этом необходимо

помнить, что термостатические клапаны не являются запорной арматурой.

а)

б)

в)

7
