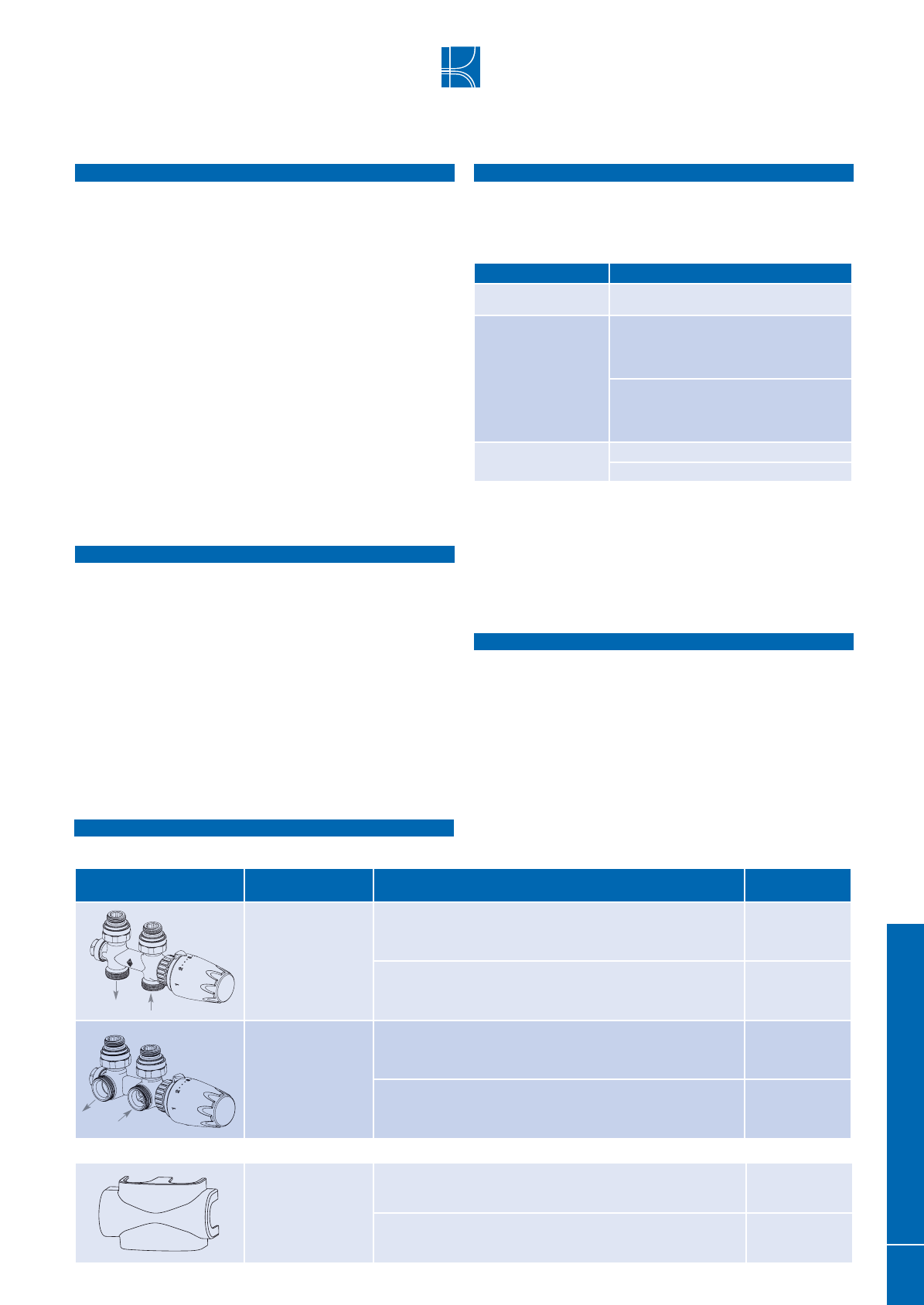

Способ заказа

 Описание

АРМАТУРА HM специально разработана для подключения
панельных отопительных приборов RADIK MM, тсть. отопитель-
ных приборов без вентиля с нижним подключением с шагом
присоединения 50 мм. С выгодой ее можно использовать и для
всех отопительных приборов KORALUX и KORATHERM с таким
же способом подключения к отопительной системе. Речь идет о
арматуре, в корпусе которой встроен вентиль и регулировочная
задвижка, тсть. можно отключить отопительный прибор от ото-
пительной системы без остановки системы.

Арматура дает возможность предварительной установки проте-
кания теплоносителя отопительным прибором, его перекрытия
на входе и обратке, а благодаря термоголовке и регулировке
тепловой мощности отопительного прибора в зависимости от
температуры в отапливаемом помещенииě. Степень предва-
рительной настройки устанавливается количеством оборотов
конуса регулировочной задвижки с позиции „закрыто“. Степень
предварительной настройки при перекрытии или открытии про-
тока не изменится.

 Ассортимент

Составной частью поставки присоединительной арматуры
HM является:
• встроенная арматура в прямом или угловом исполнении
• термоголовка белого цвета или «хром»
• 2 шт переходников G 1/2 на G 3/4 с уплотняющим „O“

кольцом

• 2 шт уплотнителей из EPDM резины
• руководство к обслуживанию

По спец заказу можно поставить:
• универсальную крышку арматуры в белом цвете
• универсальную крышку арматуры в оттенке «хром»

 Использование

Арматура предназначена для двухтрубной отопительной си-
стемы с принудительной циркуляцией. Ее можно использо-
вать для следующего ассортимента отопительных приборов
компании KORADO:

Предупреждение:
При использовании внутренних консолей – подставок
Z-U310, Z-U330 к модели RADIK MM и консолей-подста-
вок Z-U580, Z-U581, Z-U583, Z-U584 к модели KORATHERM
HOREZONTAL-M можно использовать соединительную арма-
туру HM от длинны L = 700мм.

 Способ подк лючения

Присоединение к отопительной системе внешней резьбой
G 3/4, можно использовать пресс соединения для медных,
пластиковых, точных стальных или многослойных труб.
Арматура присоединяется к отопительному прибору при
помощи самоуплотняющейся двойной вставки (переходник)
G 1/2 на G 3/4, которая является составной частью поставки.
Вентиль арматуры имеет внешнюю соединительную резь-
бу M 30 x 1,5 для монтажа термоголовки, которая является
составной частью поставки присоединительной АРМАТ УРЫ
HM.

Исполнение

Цвет термоголовки

Kод для заказа

прямая

белый

Z-D023

хром

Z-D024

угловая

белый Z-D025

хром

Z-D026

универсальная

белый

Z-D027

хром

Z-D028

А РМ АТ У РА  H M

Крышка арматуры HM

АРМАТУРА

HM

Продуктовый ряд

Модель отопительного прибора

RADIK

RADIK MM, RADIK PLAN VERTIKAL-M,

RADIK LINE VERTIKAL-M

KORALUX

KORALUX LINEAR MAX-M

KORALUX LINEAR COMFORT-M

KORALUX LINEAR CLASSIC-M

KORALUX LINEAR EXCLUSIVE-M

KORALUX RONDO MAX-M

KORALUX RONDO COMFORT-M

KORALUX RONDO CLASSIC-M

KORALUX RONDO EXCLUSIVE-M

KORATHERM

KORATHERM HORIZONTAL-M

KORATHERM VERTIKAL-M

81

АР

МА

Т

У

Р

А

 HM

Оставляем за собой право на технические изменения.
