5.2 Тепловая пушка  соответствует обязательным требованиям   ГОСТ Р МЭК 335-1-94,

ГОСТ Р 52 161.2.30-2007 и технических условий  ТУ 3468-001-62389681-2010.

5.3  Корпус  (1)  пушки    (см.  рис.1)  изготовлен  из  листовой  стали,  покрытой

высококачественным полимерным покрытием. Корпус закреплен на подставке (2) с помощью
двух резьбовых зажимов и имеет возможность поворота в вертикальной плоскости. Угол
поворота  фиксируется  резьбовыми  зажимами.  Внутри  корпуса  установлены  трубчатые
электронагреватели и осевой вентилятор. Вентилятор всасывает воздух через заднюю решетку
(3), поток воздуха, проходя через электронагреватели, нагревается и подается в помещение через
переднюю решетку (4). Блок управления (5) расположен в верхней задней части корпуса. Ручка
(6) служит для переноски тепловентилятора. Подключение к электросети осуществляется с
помощью шнура питания с сетевой вилкой.


5.4

Работа пушки  возможна в одном из следующих режимов:

режим 0 - вентиляция без подогрева;

режим 1 – вентиляция с включением электронагревательных элементов  на

½

 мощности;

режим 2 – вентиляция с включением электронагревательных элементов на полную мощность.

5.5 Электрическая схема пушки представлена на рис.

1 Приложения.

10

6. ПОДГОТОВКА К РАБОТЕ

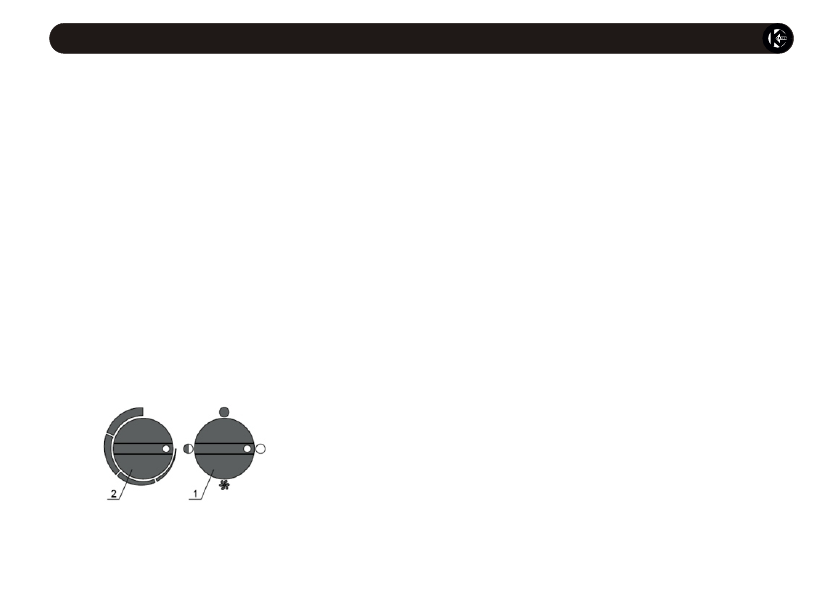

Рис. 2. Блок управления

1 — переключатель режимов;
2 — терморегулятор.

6.1  Установить  ручку  переключателя  режимов  в  положение  «0»,  повернуть  ручку

терморегулятора  в крайнее против часовой стрелки положение.
