Калибр Руководство по эксплуатации
6
www.kalibrcompany.ru
ющих цилиндрическую форму. Во внутреннем кожухе размещены вентилятор
и трубчатые электронагревательные элементы. Снаружи внутреннего кожуха
расположен корпус блока управления (рис.1 поз.2). Кожух наружный, закрытый
входной (рис.1 поз.3) и выходной (рис.1 поз.4) решётками, винтами устанавли-
вается в подставке (рис.1 поз.5) и имеет возможность поворота в вертикальной
плоскости. Угол поворота фиксируется гайками (рис.1 поз.6). Вентилятор всасы-
вает воздух через отверстия входной решётки. Воздушный поток, втянутый вен-
тилятором в корпус, проходя между петлями трубчатых электронагревательных
элементов, нагревается и подаётся в помещение через отверстия входной решётки.
6.3 Работа тепловентилятора возможна в одном из следующих режимов:
- режим 0 - вентиляция без нагрева;
- режим 1 - вентиляция с включением электронагревательных элементов на
50% мощности;
- режим 2 - вентиляция с включением электронагревательных приборов на
полную мощность.
6.4 Электрическая схема тепловентилятора представлена в Приложении 2.
7. Порядок работы
7.1 Перед включением убедитесь, что тепловентилятор стоит на ровной, не
нагревающейся поверхности, в устойчивом положении.
7.2. Установите клавиши рис.2 включения вентилятора (рис.2 поз.1) и режи-
мов (рис.2 поз2,3) в положение «0».
7.3 Подключение тепловентилятора к электросети осуществляется путём
включения вилки шнура питания тепловентилятора в розетку с напряжением
230В/50Гц и заземляющим проводом.
Сечение провода, проводимого к розетке от щита питания, должно быть не
менее 1,5мм
2
для медного провода и не менее 2,5 мм
2
для алюминиевого про-
вода.
В щите питания должны иметься плавкие предохранители или автоматиче-
ские выключатели на 16А для защиты электропроводки от перегрузок.
7.4 Вентиляция (режим 0)
7.4.1 Включение: Установить клавишу включения (рис.2 поз.1) вентилятора
в положение «I», при этом начинает работать вентилятор и загорается подсвет-

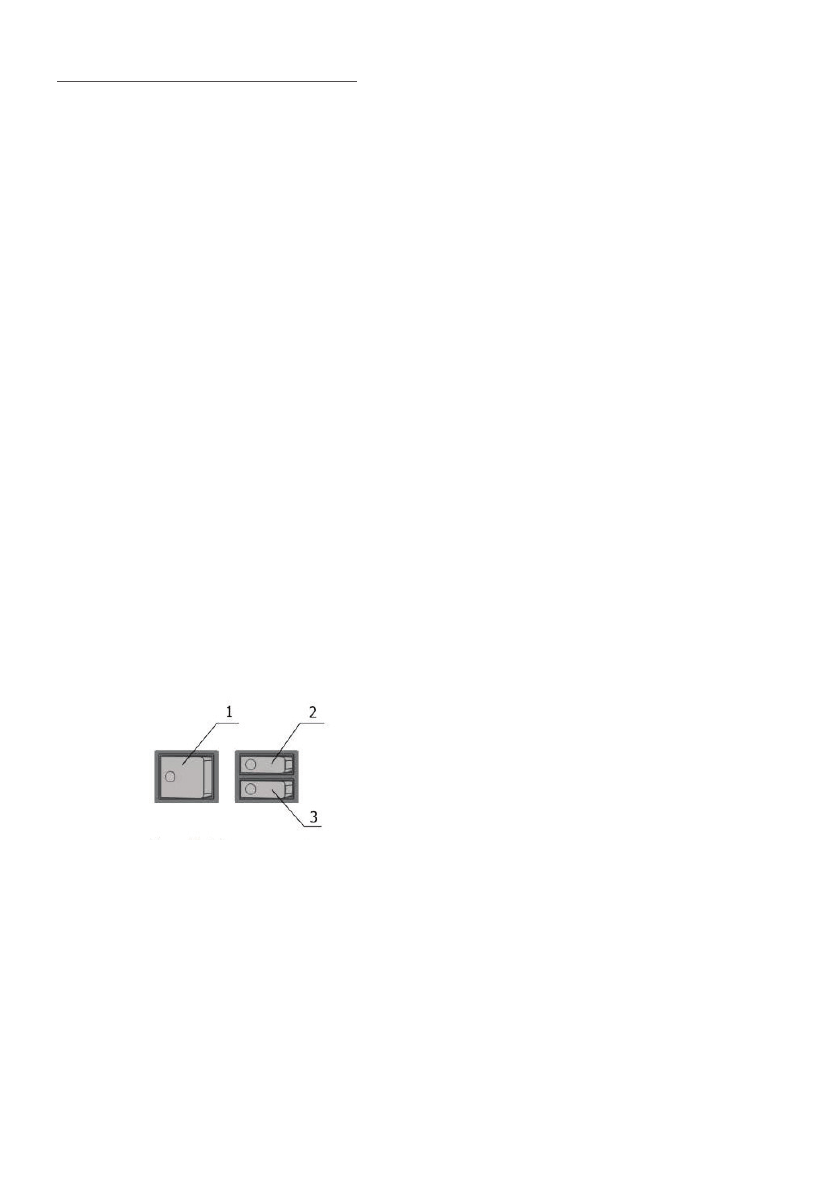

1
- клавиша переключателя режимов
2
- клавиша включения режима 1
3
- клавиша включения режима 2
рис.2. Блок управления
