шасси. Трубчатые нагреватели расположены внутри корпуса между вентилято

-

ром и решеткой (поз.4 рис.1). , закрывающей их с лицевой стороны пушки.

6.3 Воздушный поток, втянутый вентилятором в корпус, проходя между пет

-

лями трубчатых  нагревателей,  нагревается  и  подается  в  помещение  через  ре

-

шетку.

Работа тепловентилятора возможна в одном из следующих режимов:

- режим 0 - вентиляция без нагрева;

- режим 1 - вентиляция с включением электронагревательных элементов на

50% мощности;

- режим 2 - вентиляция с включением электронагревательных приборов на

полную мощность.

6.4 Электрическая схема тепловентилятора представлена в Приложении2 рис 1.

7. Порядок работы

7.1  Установить  ручку  переключателя  режимов  в  положение  «0»,  повернуть

ручку терморегулятора в крайнее против часовой стрелки положение (рис.2).

7.2 Для подключения к стационарной электросети, тепловентилятор комплек

-

туется  сетевой  вилкой  (установлена  на  корпусе  тепловентилятора)  и  ответной

сетевой розеткой. Кабель питания в комплект поставки не входит.Схему распо

-

ложения контактов на вилке см. рис 2. Приложения 2.

7.3  Для  защиты  электропроводки  от  перегрузок  подключение  к  стационар

-

ной электросети осуществляется через автоматический выключатель номиналом

16 А.  Кабель  питания  и  сетевую  розетку  подключить  в  соответствии  со  схемой

подключения  (см.  рис.3  Приложения  2).  Сечение  жил  кабеля  питания  должно

быть не менее 1,5 мм

 2

 (для медной жилы).

Внимание!

  Работы  должен  проводить  специалист,  имеющий  допуск  на

проведение работ с электрооборудованием напряжением до 1000 В.

7.4 Вентиляция (режим 1).

7.4.1 Включение.

Для  включения  тепловентилятора  в  режиме  вентиляции  необходимо  уста

-

новить переключатель режимов (поз.1) в положение “Включено” « 1 » при этом

начинает работать вентилятор.

7.4.2 Выключение.

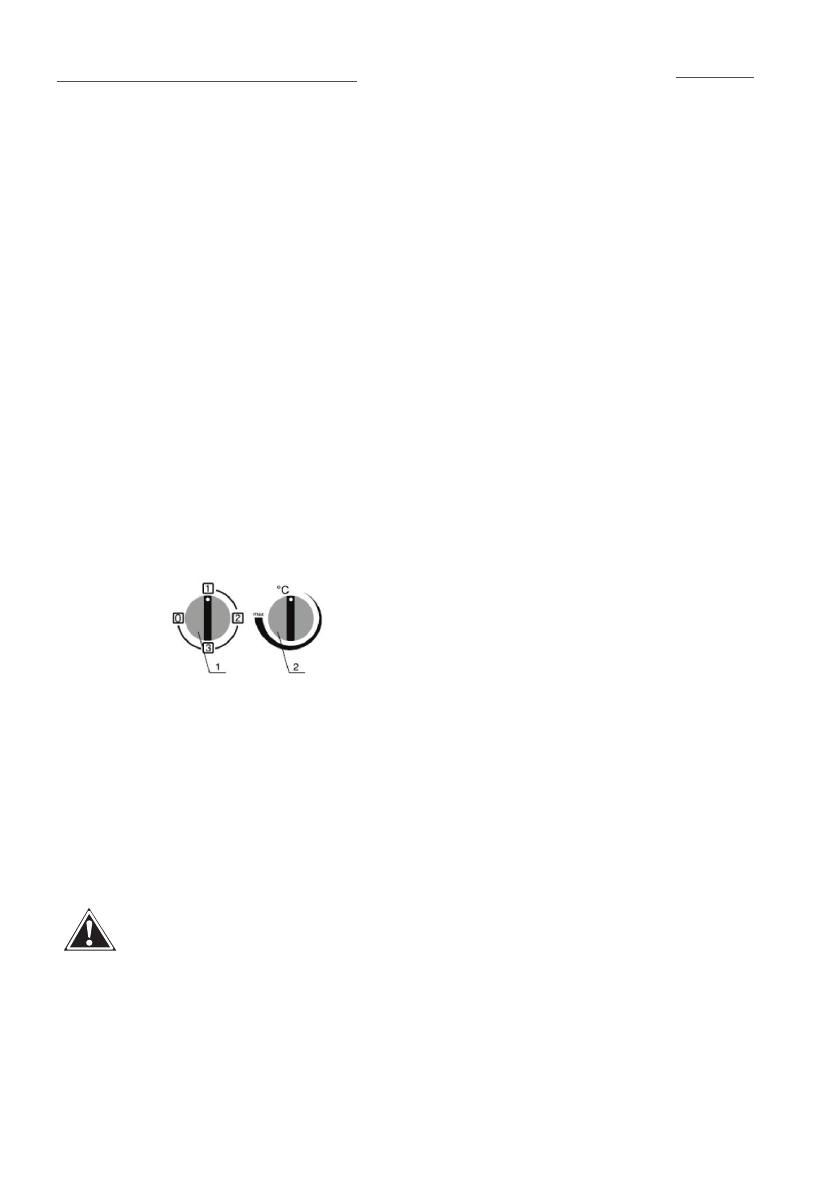

1

 - переключатель режимов

2

 - терморегулятор

рис.2. Блок управления
