4
и холодным климатом в помещениях с температурой от -10°С до +40°С и
относительной влажности до 93% (при температуре +25°С) в условиях, ис-
ключающих попадания на него капельбрызг, а также атмосферных осадков.
3.НАЗНАЧЕНИЕ
Профессиональный электроприбор для обогрева жилых и нежилых помеще-
ний и просушки предметов и поверхностей.
4. УСТРОЙСТВО ПРИБОРА
Несущая конструкция тепловентилятора (см. рис.1) состоит из кожухов на-
ружного (1) и внутреннего, изготовленных из листовой стали и имеющих
цилиндрическую форму. Во внутреннем кожухе размещены вентилятор и
трубчатые электронагревательные элементы. Снаружи кожуха расположен
корпус блока управления (2). Кожух наружный, закрытый воздухозаборной
(3) и воздуховыпускной (4) решетками, винтами устанавливается к руч-
ке-подставке (5) и имеет возможность поворота в вертикальной плоскости.
Угол поворота фиксируется винтами(6).
1. Наружный кожух поворотного корпуса
2. Блок управления
3. Воздухозаборная решётка
4. Воздуховыпускная решётка
5. Ручка-подставка
6. Винт-фиксатор
5. ПРИНЦИП РАБОТЫ ПРИБОРА
Вентилятор затягивает воздух через отверстия воздухозаборной решетки.
Воздушный поток, втянутый вентилятором в корпус, проходя между петлями
трубчатых электронагревательных элементов, нагревается и подается в по-
мещение через отверстия воздуховыпускной решетки.
Работа тепловентилятора возможна в следующих режимах:
• Прибор выключен;
• вентиляция (без нагрева);
• вентиляция с включением электронагревательных элементов – один или
несколько режимов (см. технические характеристики);
Электрическая схема тепловентилятора приведена в приложении к инструк-
ции №1

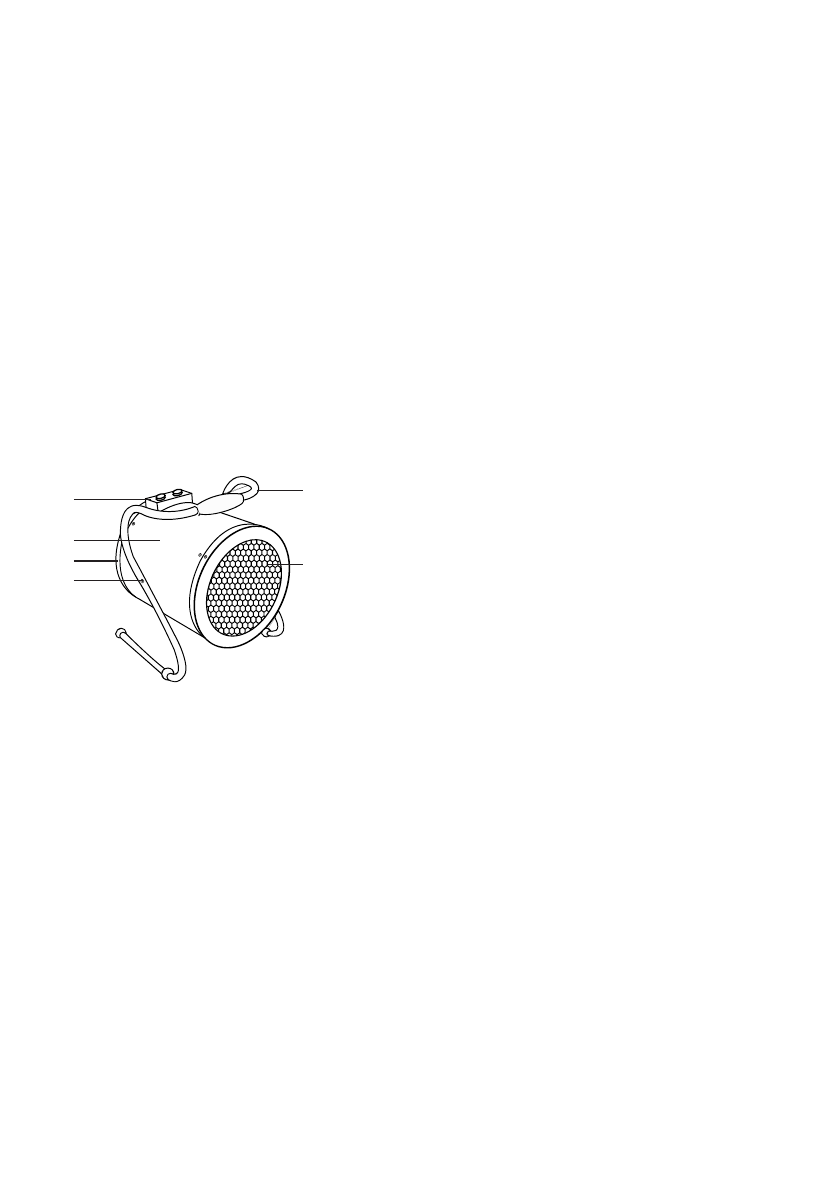

Рис. 1. Устройство прибора
1
2
3
6
4
5
