Управление прибором

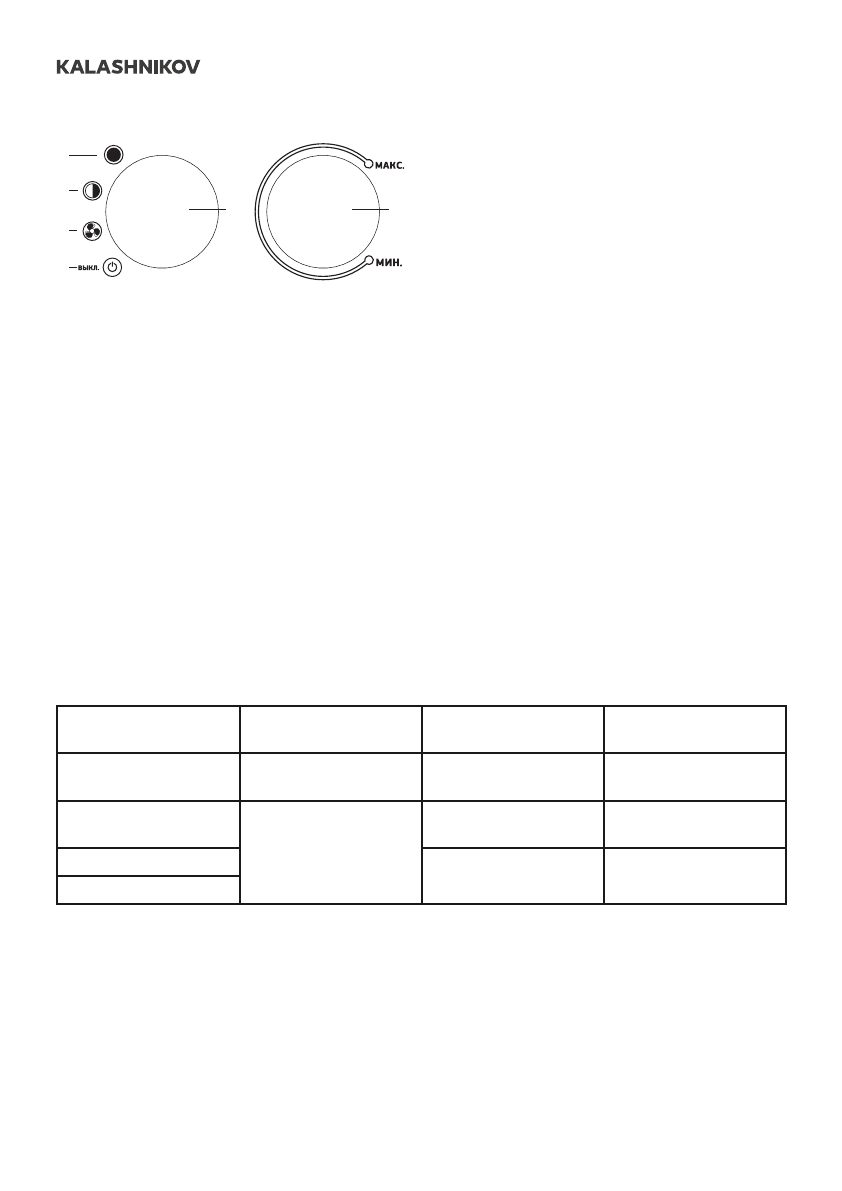

Рис. 3
1. Положение выключения прибора.
2. Положение режима вентиляции без
нагрева.
3. Положение частичной мощности нагрева.
4. Положение полной мощности нагрева.
5. Ручка переключателя режимов.
6. Ручка регулировки термостата.
1
2
5
3
4
6
Перед подключением прибора к электросети
переведите ручку переключателя «5» в поло-
жение «1». Затем подключите тепловентилятор
к электросети. Подключение тепловентилятора
к электросети осуществляется путем включения
вилки шнура питания тепловентилятора в ро-
зетку с напряжением 230 В ~ 50 Гц и заземляю-
щим проводом. Прибор готов к работе.
ВНИМАНИЕ!
Сечение провода, подводимого к розетке от
щита питания, должно быть не менее 1,5 мм2
для медного провода и не менее 2,5 мм2 для
алюминиевого провода. В щите питания долж-
ны иметься автоматические выключатели на 16
А для защиты электропроводки от перегрузок.
Подготовка прибора к работе
KVF-E2-12, KVF-E3-12
KVF-E5-12, KVF-E24-32, KVF-E30-32, KVF-E36-32
Перед подключением прибора к электросети переведите ручку переключателя «5» в положение
«1». Затем подключите тепловентилятор к электросети с помощью кабеля через клеммный блок или
автоматический выключатель.
Подключение к сети произвести в соответствии с таблицей:
Модель
Параметры
электросети
Кабель
Автоматический
выключатель
KVF-E5-12
Однофазная 230В, 50Гц
Медный, 3-х жильный,
2,5 мм2
25 А
KVF-E24-32
Трехфазная,400В, 50Гц
Медный, 5-ти жильный,
6 мм2
40А
KVF-E30-32
Медный, 5-ти жильный,
10 мм2
63А
KVF-E36-32
Для подключения тепловентилятора к электрической сети необходимо:
•
Отвернуть саморезы и снять крышку тепловентилятора
•
Протянуть кабель сквозь кабельный ввод
•
Подключить силовой кабель к клеммной колодке тепловентилятора и заземлить согласно мар-
кировке на шасси
•
Затянуть гайку кабельного ввода и жестко зафиксировать кабель
•
Установить крышку на тепловентилятор и прикрутить саморезами
•
Подключить силовой кабель к щиту питания
