9

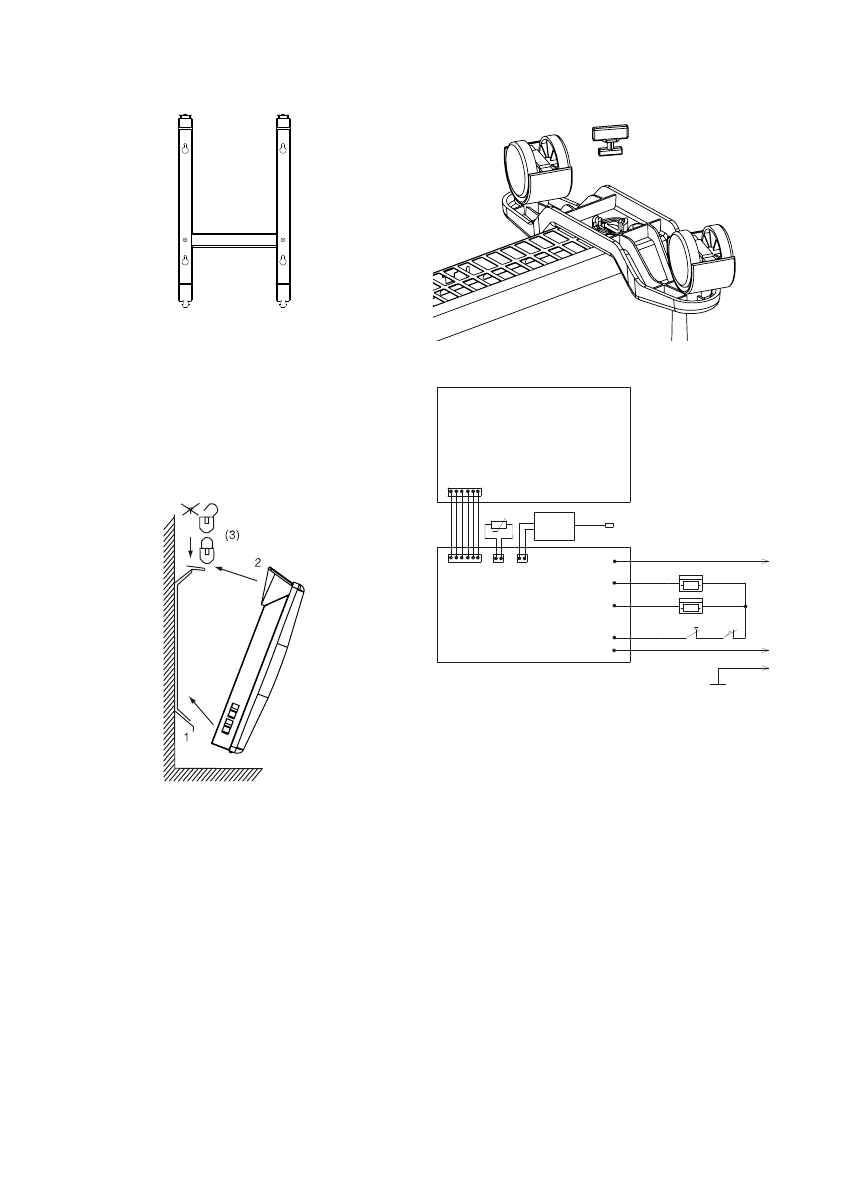

Рис. 8
11. Схема электрическая
А1 - плата управления;
А2 - плата питания;
А3 - блок ионизатора воздуха;
EK1 - нагревательный элемент;
SK1 - защитный термостат;
SQ1 - датчик опрокидывания;
RK1 - датчик температуры.
Подключение конвекторов в трехфазных
сетях.
В трехфазных сетях (3L, N, PE) конвектора не-
обходимо подключать таким образом, чтобы
равномерно нагрузить все три фазы сети (см.
схему ниже). Каждый конвектор подключает-
ся через стандартную сетевую розетку типа
«евро» (С2 по ГОСТ 7396.1-89) подключенную
к одной из трех фаз, нулю и заземлению. Дан-
ная сеть обязательно должна быть рассчитана
на подключаемую к ней нагрузку и защищена
автоматическим выключателем (дифферен-
циальным автоматом), подобранным согласно
тока подключенных конвекторов (см. таблицу
тех.хар.).
Рис. 6
Закрепить прибор на кронштейне необходи-
мо следующим образом:
• наденьте на кронштейн нижнюю часть кон-
вектора при помощи специальных отвер-
стий, расположенных в нижней части кон-
вектора;
• наденьте верхнюю часть конвектора на
кронштейн, зафиксировав его при помощи
защелок на кронштейне.
Рис. 7
Установка на полу
Используя стойки и ролики, которые идут в
комплекте, а также изучив схему крепления
ниже, установите прибор на полу.
• перевернуть конвектор нижней частью
кверху;
• взять одну из опорных ножек с роликами;
• приложить планку опорной ножки к месту
крепления на конвекторе так, чтобы выпу-
клая часть планки прилегала плотно к кор-
пусу конвектора, винтовое отверстие долж-
но совпасть;
• закрепите опорную ножку с помощью
специального пластикового полуоборотного
крепления, которое входит в комплект;
• так же установить вторую ножку.
Монтаж прибора
А
1 -
плат а управления
;
А
2 -
плат а пит ания
;
А
3 -
блок ионизат ора воздуха
;.
EK 1 -
нагреват ельны й элем ент
;
S K 1 -
защ ит ны й т ерм ост ат
;
S Q 1 -
дат чик опрокиды вания
;
R K 1 -
дат чик т ем перат уры
.
Принципиальная схема конвектора
(
электроника
)
с ионизатором
P E
~
2 2 0 -2 4 0
В
N
S Q 1
EK 1.1
S K 1
EK 1.2
L
L2
H IG H
L O W
CO M 1
N 1
R K 1
А
1
А
2
CN 2
CN 3
CN 4
А
3
CN 1
PDF created with pdfFactory Pro trial version
www.pdffactory.com
~220-240 В
Характеристики
