6. ПОДГОТОВКА К РАБОТЕ
10
5.2 Тепловая пушка соответствует обязательным требованиям ГОСТ Р 52 161.2.30-2007
и техническим условиям ТУ 3468-011-29960732-2014.
5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2).
Вентилятор (3) расположен в задней части устройства. Органы управления вынесены на панель
шасси (4). Трубчатые нагреватели расположены внутри корпуса между вентилятором и
решеткой (5), закрывающей их с лицевой стороны тепловентилятора. Тепловентилятор оснащен
трубчатым ручкой-кронштейном (6), который можно использовать как для переноски, так и для
удобного монтажа на стену.
5.4 Работа тепловентилятора возможна в одном из следующих режимов:
5.5 Электрическая схема тепловентилятора представлена на рис.1 Приложения.

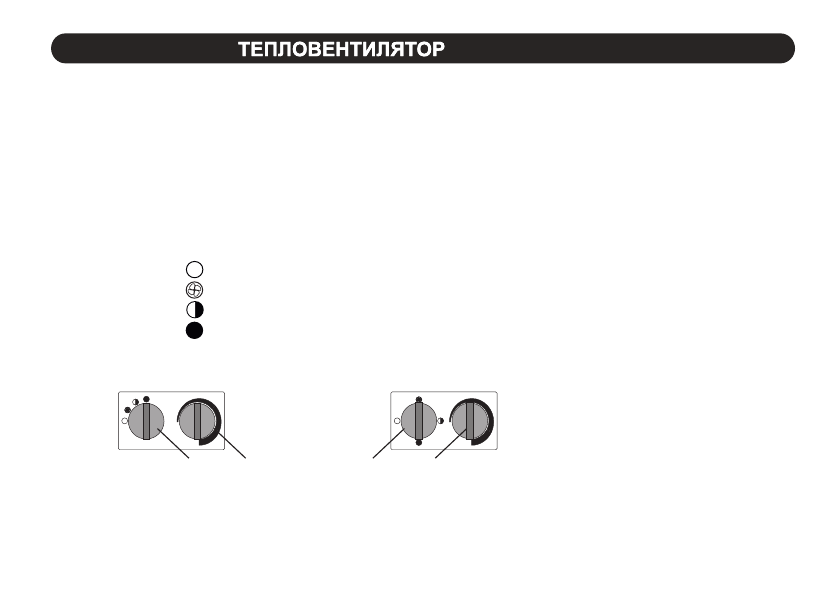

1 - переключатель режимов;
2 - терморегулятор
Рис. 2 Варианты блока управления
6.1 Установите ручку переключателя режимов в положение 0, повернуть ручку
терморегулятора в крайнее против часовой стрелки положение.
6.2 Для подключения к стационарной электросети, тепловентилятор комплектуется сетевой
вилкой (установлена на корпусе тепловой пушки) и ответной сетевой розеткой. Кабель питания
в комплект поставки не входит.
Схему расположения контактов на вилке см. рис. 2 Приложения.
1
1
2
2
- режим 0 ( ) выключено;
- режим 1 ( ) вентиляция без нагрева;
- режим 2 ( ) вентиляция с нагревом на ½ мощности;
- режим 3 ( ) вентиляция с нагревом на полную мощность;
IH 24
Q
, IH 30
Q
