9
№
Наименование
Код
1
Корпус
ТТ-3ТКБ.01.001
2
Крышка
ТТ-3ТКБ.00.002
3
Ручка для переноски
33273 А (05.24.00)
4
Экран
ТТ-3ТКБ.03.002
5
Полка ТЭНов
ТТ-3ТКБ.03.001
6
Решетка защитная (245*227)
ТТ 5ТК.00.005
8
Нагреватель ТЭН 170 В 10/1,0 Ø 220 (EH-2T)
Нагреватель ТЭН 170 В 10/1,5 Ø 220 (EH-3T)
900004/О (EH-2T)
900004/M (EH-3T)
9
Переключатель роторный FD103SC-001
900012/A
10
Капиллярный термостат
900005
11
Ручка на переключатель и капиллярный термостат
900005/В
12
Термостат 70° 16 А
900006/А
14
Вентилятор Ø 200, 5 лопастей, угол 31°
20105
15
Мотор 5 Вт СБ
ТТ 3.36.000
16
Виброопора
33296
17
Перемычка
ТТ-3ТКБ.03.003
Таблица
А1 – Перечень деталей к
внешнему виду тепловентиляторов
#
Наименование
EH-2 T
1
Корпус
ТТ-3ТКБ.01.001
2
Крышка
ТТ-3ТКБ.00.002
3
Ручка для переноски
33273 А (05.24.00)
4
Экран
ТТ-3ТКБ.03.002
5
Полка ТЭНов
ТТ-3ТКБ.03.001
6
Решетка
защитная
(245*227)
ТТ 5ТК.00.005
8
Нагреватель ТЭН 170 В
10/1,0 Ø 220
900004/О
9
Переключатель ротор-
ный FD103SC-001
900012/A
10
Капиллярный термо-
стат
900005
11
Ручка на переключа-
тель и капиллярный
термостат
900005/В
12
Термостат 70° 16 А
900006/А
14
Вентилятор Ø 200, 5
лопастей, угол 31°
20105
15
Мотор 5 Вт СБ
ТТ 3.36.000
16
Виброопора
33296
17
Перемычка
ТТ-3ТКБ.03.003

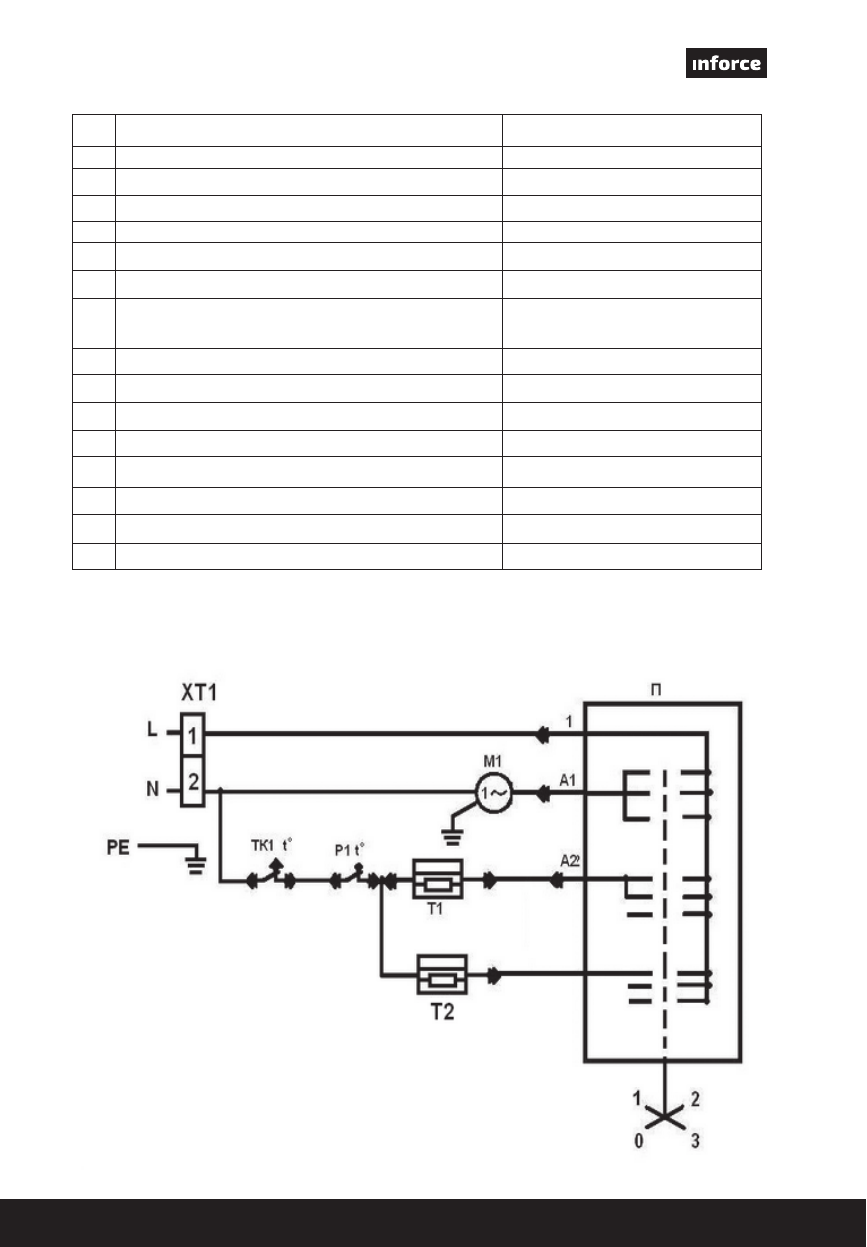

Приложение Б. Схема электрическая EH-2 T
13
Приложение Б. Схема электрическая
