Инструкция по эксплуатации. Дизельная пушка

Инструкция по эксплуатации. Дизельная пушка

• Внимательно прочитайте инструкции перед началом эксплуатации.
• Выясните, где находятся кнопки включения и выключения теплогенератора.
• Ознакомьтесь со способами управления теплогенератором.
• Следуйте инструкциям по техническому обслуживанию и таблице неисправ-

ностей, описанным в данном руководстве.
• Не загораживайте входное и выходное отверстие теплогенератора.
• Не используйте дизельные теплогенераторы в подвалах и других помещени-

ях, находящихся ниже уровня земли.
• Данный дизельный теплогенератор предназначен только для промышленного

использования.
• Дизельный генератор горячего воздуха не должен использоваться в непосред-

ственной близости от взрывоопасных веществ. В случае использования необхо-

димо установить защитную стенку на расстоянии 900 мм от выходного отвер-

стия дизельного генератора, чтобы предотвратить возможное возгорание.
• Используйте только дизельное топливо.
• Не включайте дизельный теплогенератор в случае, если снята верхняя крышка.
• При установке дизельного теплогенератора учитывайте минимально допу-

стимую площадь отапливаемого помещения.
• Отключая теплогенератор от электрической сети, не тяните за кабель питания.
• Ремонт износившихся и поврежденных кабелей питания, а также вилок дол-

жен производиться только квалифицированным рабочим авторизованного

сервисного центра.

Указания по технике безопасности

Максимально допустимая мощность - пиковая мощность, достигаемая

в заводских лабораторных условиях при настройках теплового оборудования,

ориентированных на максимально допустимый расход топлива. Реальная мощ-

ность при заводских настройках устанавливается для получения максимально

допустимого ресурса работы оборудования и может отличаться от максимально

допустимой мощности.

Режим работы теплогенератора - продолжительный.

Конструкция данного вида теплогенератора позволяет отводить из обогревае-

мого помещения продукты сгорания топлива через трубу.

А - минимум 1 м.

В - минимум 1 м.

С - как можно меньше.

D - равно или больше диаметра трубы-переходника теплогенератора.

Е - минимум 0,5 м.

1 - труба-переходник, входящая в комплект генератора.

2 - горизонтальная часть с минимальным наклоном вверх не менее 5°.

3 - дымоход внутренним размером не менее 20х20 см.

4 - противовзрывное смотровое отверстие.

5 - наружное стеновое заполнение.

Важно, чтобы труба дымохода была выше конька крыши дома. Если крыша

плоская, труба должна подниматься на 0,5 м над ней. Дымовая труба не должна

иметь горизонтальных участков длиной более 1 м.

Рекомендации по подключению дымохода

1

2

C

B

A

E

D

3

4

5

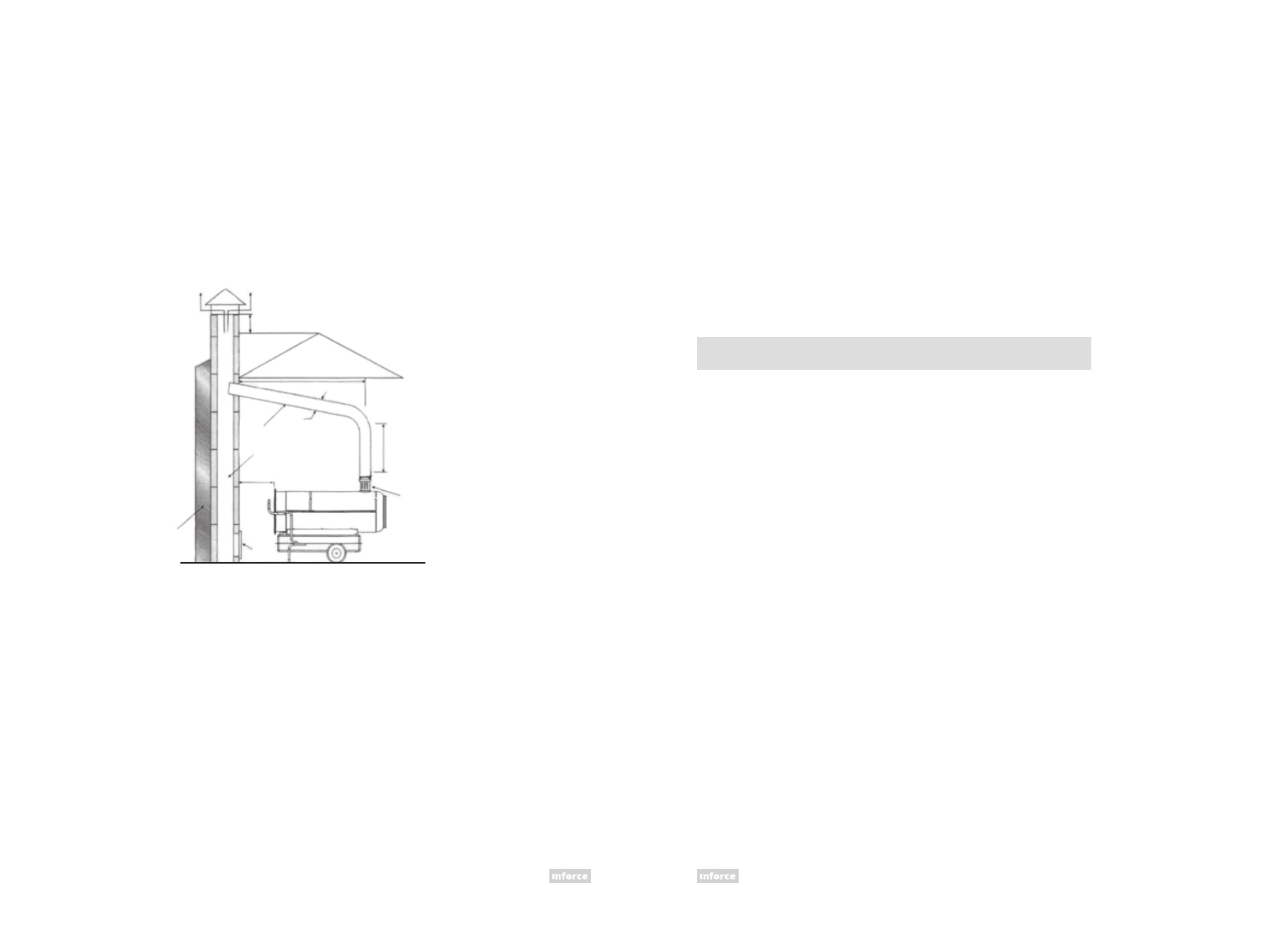

Рис. 1. Схема подключения дымохода

Примечание

Трубу-переходник установить так, чтобы отверстия на ней, предназначенные

для подсоса холодного воздуха, располагались ближе к теплогенератору, а фор-

мованная часть была направлена вверх. Сверху на трубу-переходник надеть

дымовую трубу так, чтобы она опиралась на формованную часть трубы-переход-

ника и не перекрывала отверстия подсоса воздуха.

Труба теплогенераторов непрямого нагрева должна быть герметично соеди-

нена с системой отвода продуктов горения, имеющей разрежение не менее 6 Па.

Диаметр дымового канала должен быть равен диаметру дымоотводящего па-

трубка теплогенератора или превышать его. Скорость движения продуктов сго-

рания в дымовом канале без принудительного побуждения должна находиться

в диапазоне от 0,15 до 0,60 м/с.

Внимание!

Приведенные схемы являются показательными. Установка дымохода должна

соответствовать действующим законодательным нормам.
