15.

Электрический конвектор

RU

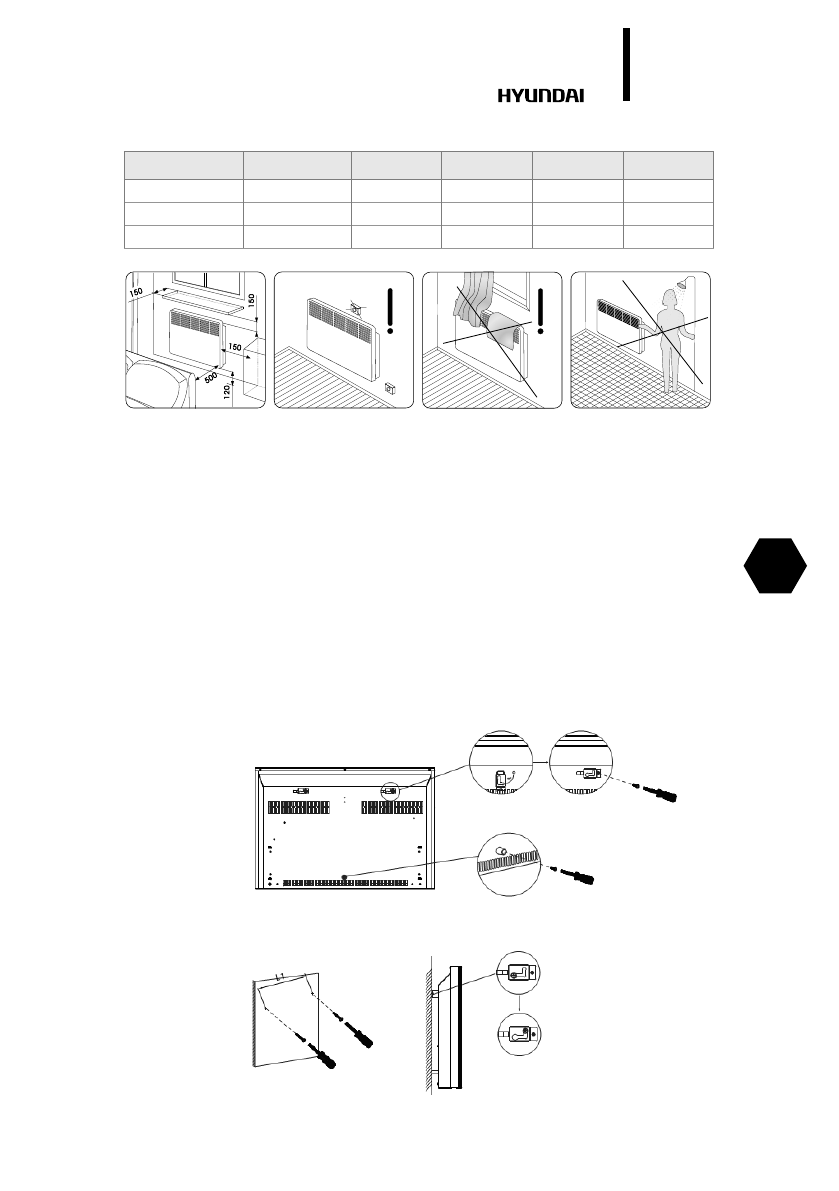

Рис. 3

Размеры указаны в милиметрах

Модель

Мощность (W)

L, mm

Н, mm

L1, mm

Н1, mm

H-HV21-10-UI661

1000

460

400

206

332

H-HV21-15-UI662

1500/750

595

400

341

332

H-HV21-20-UI663

2000/1000

920

400

576

332

Рис. 4

1. Раскройте заводскую упаковку и аккуратно извлеките из нее прибор.
2. Удалите любые уплотнители из пенопласта с краев прибора и освободите его от полиэтилена.
3.  Определите  место  установки  конвектора  с  соблюдением  минимальных  расстояний  от
предметов и пола в соответствии с рис. 2 и рис. 3.
4. Отметьте высоту, на которой необходимо установить конвектор и поставьте видимые метки.
5.  Просверлите  в  стене  отверстия  необходимого  диаметра  по  меткам  крепления,  вставьте
дюбели*, закрутите установочные винты*.
6. Присоедините крепежные кронштейны к корпусу конвектора вставив их в отверстия в зад

-

ней  панели,  и поверните их против часовой стрелки на 90 °, после чего закрепите  винтами.
Также прикрутите с помощью винта к  задней  панели конвектора резиновый ограничитель
по центру внизу  (см. рис. 4).
7. Осуществите монтаж конвектора на стену, сопоставляя установленные крепежные винты в
стене с отверстиями кронштейнов, установленных на приборе.
8. Проверьте надежность монтажа.

* Могут не входить в комплект поставки.
