IM2021
18

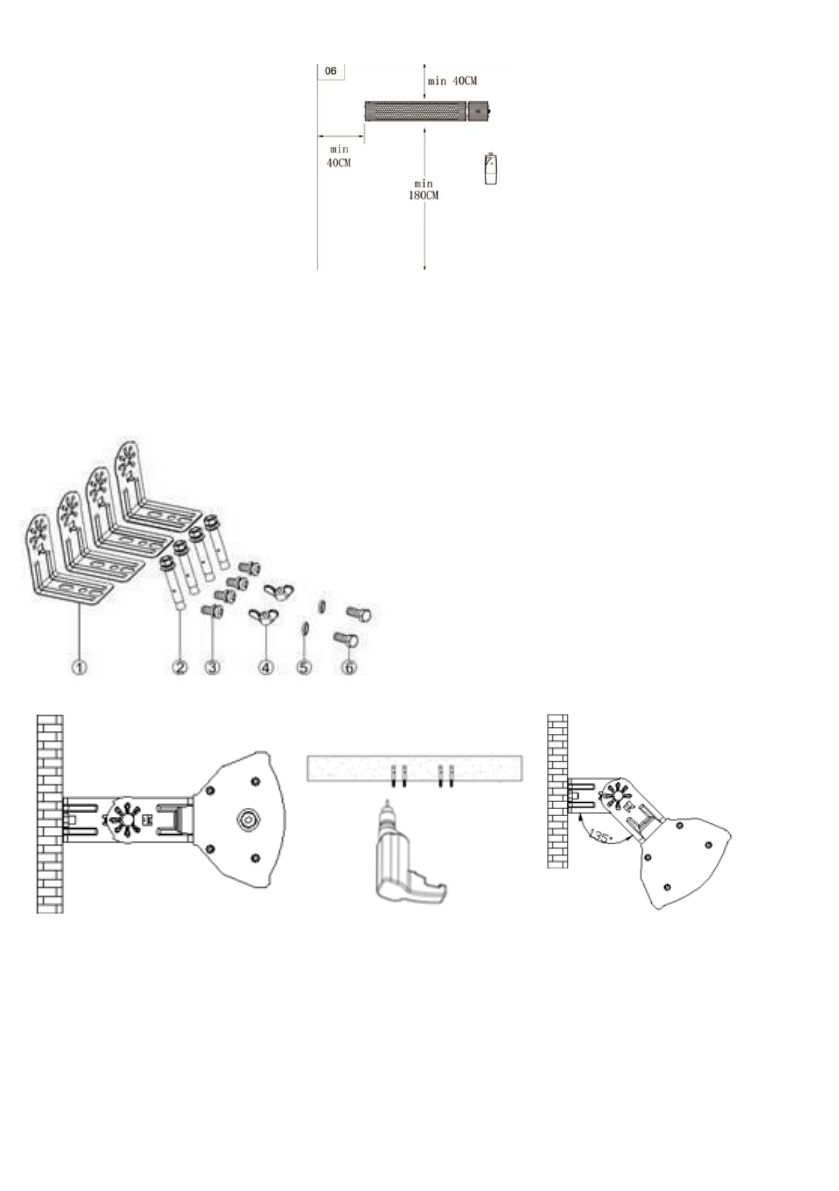

Figure 2
Wall or ceiling mounting
The heater is supplied with wall brackets and can be secured on the wall/ceiling.
Before drilling, make sure there are no hidden water pipes or wiring in the wall/ceiling.
The heater shall be installed at a distance of at least 0.4 meters from the side walls
and at least 0.4 meters from the ceiling.
1. Bracket L shape
– 4 pc.
2. Screw M6mmx60mm
– 4 pc.
3. Screw M5mmx10mm
– 4 pc.
4. Nut M6mm
– 2 pcs.
5. Gasket
Ø 6mmx1mm– 2 pcs.
6. Screw M6mmx12mm
– 2 pcs.
Figure 3
Figure 4 Figure 5 Figure 6
1. Open the factory package and carefully remove the heater.
2. Take the set of fasteners (Fig. 3).
3. Secure the respective bracket on the appliance body as shown in Fig. 4.
4. Select the heater installation place on a flat surface of the wall or ceiling with
observation of the distances specified in cl. 4.1. Mark out as necessary and drill holes.
