9.

Тепловая завеса

RU

ВНИМАНИЕ!

Пульт управления должен располагаться вне зоны воздушного

потока завесы, иначе работа терморегулятора будет зависеть от

температуры воздушного потока.

Работы  по  подключению  пульта  производить  до  подключения

завесы  к  стационарной  электросети,  иначе  кабель  управления

будет находиться под напряжением.

Модель H-AT1-90-UI527

1. Завеса рассчитана на подключение стационарно к электрической сети переменного тока с

трёхфазным напряжением 380В (допустимые колебания напряжения от 342В до 418В)

и контуром заземления.

2. Перед подключением завесы  к электрической сети необходимо произвести подключение

выносного пульта управления, для этого необходимо:

- отвернуть винт на пульте управления,

- снять верхнюю крышку и панель пульта,

- закрепить пульт на стене,

- подключить к клеммной колодке пульта кабель управления, выведенный из завесы, в соот

-

ветствии со схемой, указанной на рис. 4 и на корпусе завесы.

- установить панель и верхнюю крышку (инструкция по установке пульта и комплект крепежа

прилагаются).

3. Подключение к стационарной электросети производится в соответствии со схемой, указан

-

ной на рис. 4 и на корпусе завесы.

4.  Жилы  кабеля,  идущего  от  источника  питания  необходимо  соединить  с  жилами  силово

-

го кабеля, выведенного из корпуса завесы с помощью клеммной колодки или специальных

соединительных  зажимов,  обеспечивающих  надежную  изоляцию  и  фиксацию  проводов  (в

комплект поставки не входят).

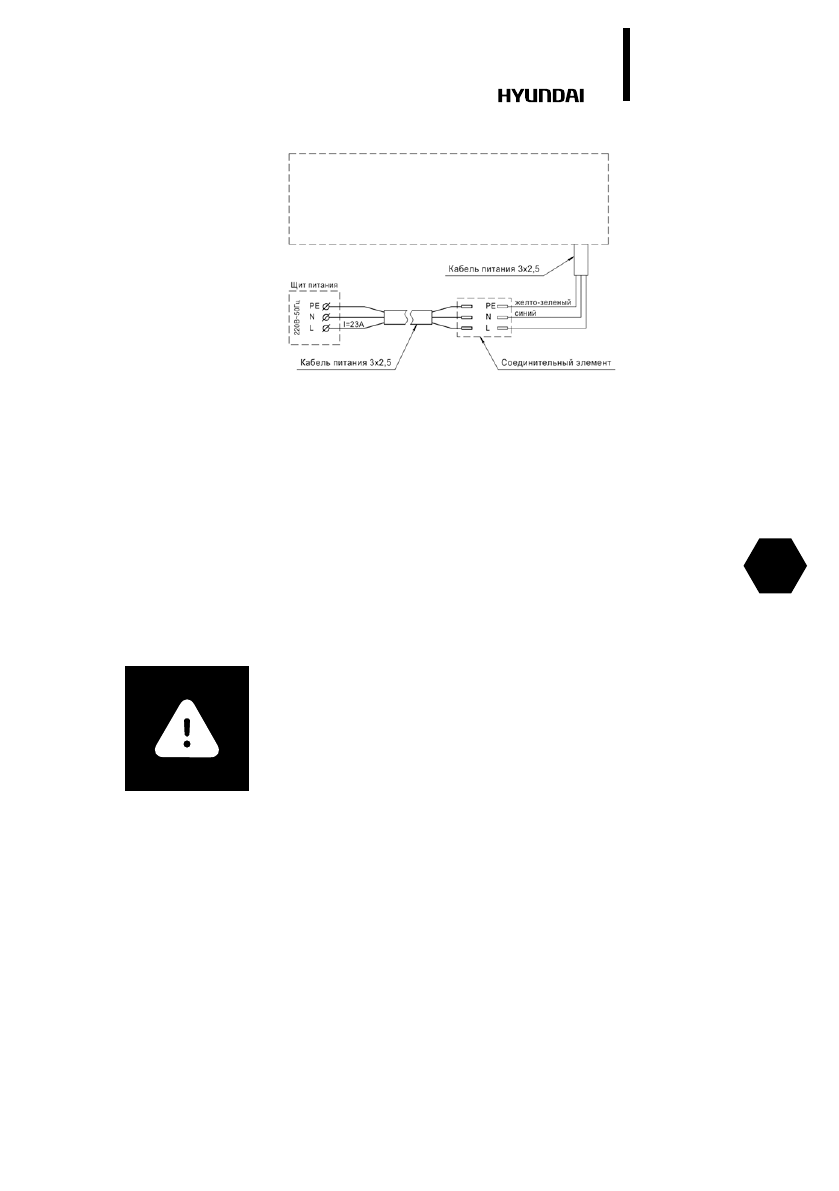

Рис. 3
