10
5.3 Несущая конструкция пушки состоит из кожухов наружного (1) и внутреннего,
изготовленных из листовой стали и имеющих цилиндрическую форму. Во внутреннем кожухе
размещены вентилятор и трубчатые электронагревательные элементы. Снаружи внутреннего
кожуха расположен корпус блока управления (2). Кожух наружный, закрытый входной (3) и
выходной (4) решетками, винтами устанавливаются в подставке (5) и имеет возможность
поворота в вертикальной плоскости. Угол поворота фиксируется гайками(6). Вентилятор
всасывает воздух через отверстия входной решетки. Воздушный поток, втянутый вентилятором
в корпус, проходя между петлями трубчатых электронагревательных элементов, нагревается
и подается в помещение через отверстие выходной решетки.
5.4 Принцип работы. Воздушный поток, втянутый вентилятором в корпус, проходя между
петлями трубчатых нагревателей. нагревается и подается в помещение через решетку.
Работа пушки возможна в одном из следующих режимов:
5.5 Электрическая схема пушки представлена на рис. 1 Приложения.
6. ПОДГОТОВКА К РАБОТЕ

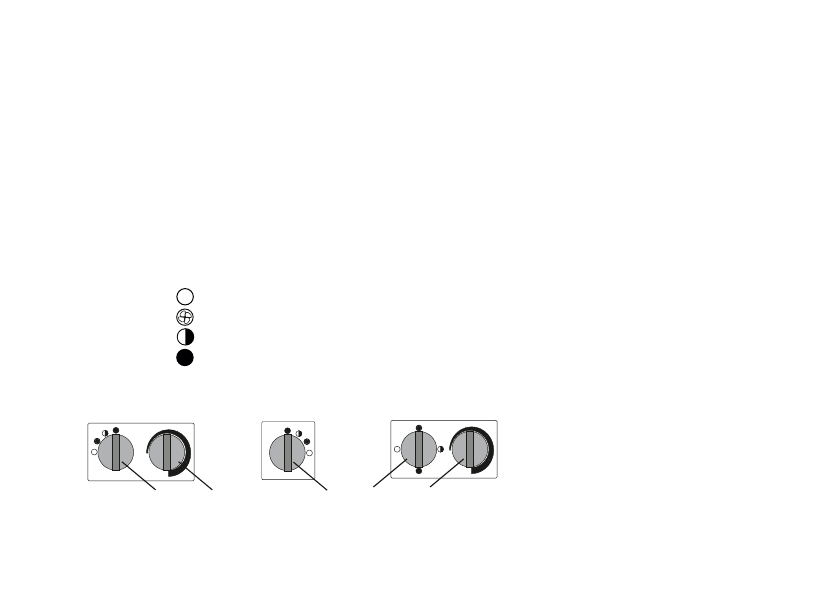

1 - переключатель режимов;
2 - терморегулятор
Рис. 2 Варианты блока управления
6.1 Установите ручку переключателя режимов в положение 0, повернуть ручку
терморегулятора в крайнее против часовой стрелки положение.
- режим 0 ( ) выключено;
- режим 1 ( ) вентиляция без нагрева;
- режим 2 ( ) вентиляция с нагревом на ½ мощности;
- режим 3 ( ) вентиляция с нагревом на полную мощность;
1
1
2
2
1
