5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2).
Вентилятор расположен в задней части устройства. Блок управления смонтирован на шасси,
расположенном в верхней части корпуса под крышкой. Органы управления вынесены на панель
(3). Трубчатые нагреватели расположены внутри корпуса между вентилятором и решеткой (4),
акрывающей их с лицевой стороны тепловентилятора. Тепловентилятор оснащен трубчатым
ручкой-кронштейном (5), который можно использовать как для переноски, так и для удобного
монтажа на стену.
5.4 Работа тепловентилятора возможна в одном из следующих режимов:
5.5 Электрическая схема тепловентилятора представлена на рис.1 Приложения.
1 - переключатель режимов;
2 - терморегулятор

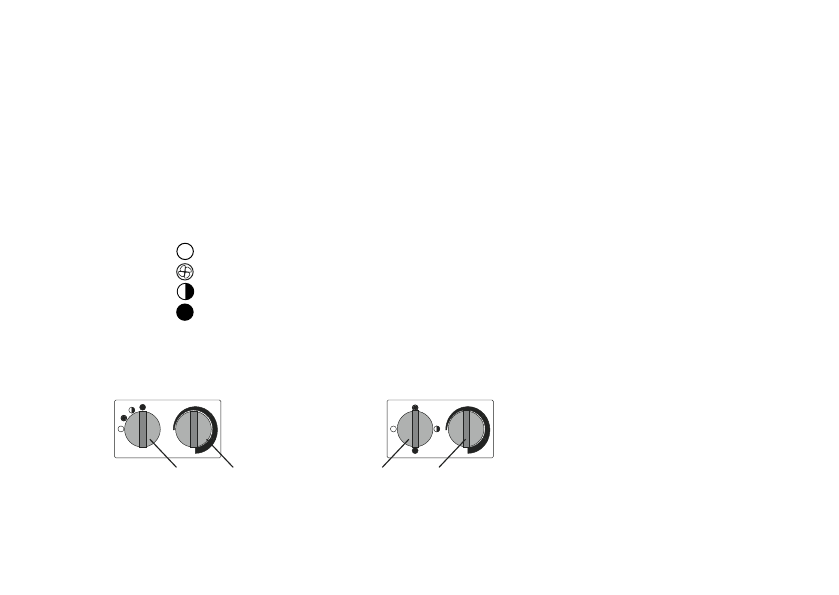

Рис. 2 Варианты блока управления
6.1 Установите ручку переключателя режимов в положение 0, повернуть ручку
терморегулятора в крайнее против часовой стрелки положение.
6
.ПОДГОТОВКА К РАБОТЕ
1
1
2
2
- режим 0 ( ) выключено;
- режим 1 ( ) вентиляция без нагрева;
- режим 2 ( ) вентиляция с нагревом на ½ мощности;
- режим 3 ( ) вентиляция с нагревом на полную мощность;
