5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1  Корпус  (3)  тепловой  пушки  (см.  рис.  1)  изготовлен  из

листовой  стали,  покрытой  высококачественным  полимерным  по-

крытием.  Корпус  установлен  на  подставке  (5).  Внутри  корпуса

расположены  осевой  вентилятор  и  высокоэффективный  металло-

керамический электронагреватель.

5.2  Принцип работы.

Вентилятор втягивает воздух через отверстия в задней стен-

ке  корпуса,  воздушный  поток,  проходя  через  электронагреватель,

нагревается  и  подается  в  помещение  через  отверстия  в  передней

стенке  корпуса.  Органы  управления  (рис.  2)  -  переключатель  ре-

жимов  (3)  и  терморегулятор  (2)  -  расположены  в  верхней  части

корпуса.  Пластмассовая  ручка  (1)  (рис.  1)  служит  для  переноски

тепловой  пушки.  Подключение  к  электросети  осуществляется  с

помощью шнура питания с сетевой вилкой.

5.3 Работа тепловой пушки возможна в одном из следующих

режимов:

Режим 1 - вентиляция без нагрева;

Режим 2 - вентиляция с включением электронагревательных

элементов на ½ мощности;

Режим 3- вентиляция с включением электронагревательных

элементов на полную мощность.

1.

2.

3.

4.

5.

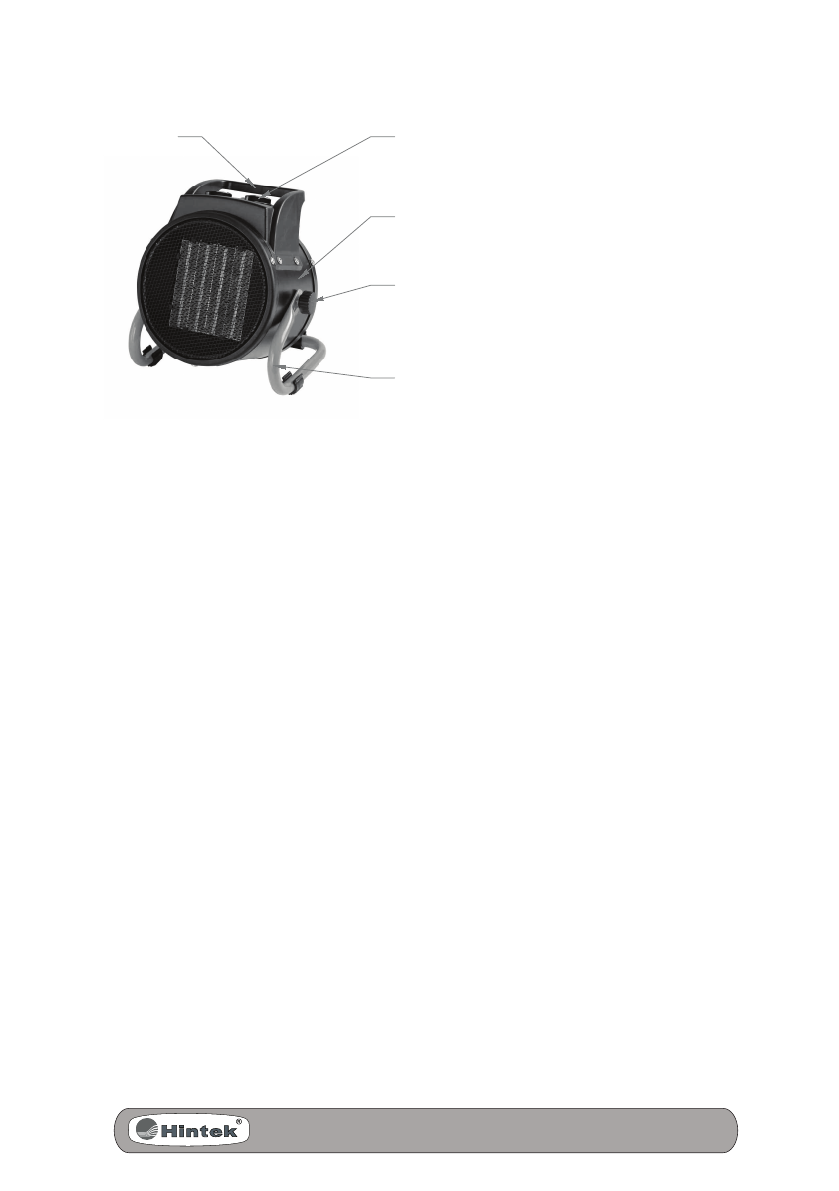

1. Ручка

2. Блок управления

3. Корпус

4. Регулировочный винт

5. Подставка

3.

1.

2.

1. Индикатор питания

2. Терморегулятор

3. Переключатель режимов

Рис.1. Тепловентилятор

Рис.2. Блок управления

Тепловая пушка
