Электрическая схема тепловентилятора Т-09380
EK1 - ЕК6 - нагревательный элемент;
М1 - электродвигатель;
КМ1, КМ2 - электромагнитный пускатель;
SA1 - переключатель режимов работы;
SK1 - терморегулятор;
SK2 - защитный термостат;
XT1 - клемная колодка.

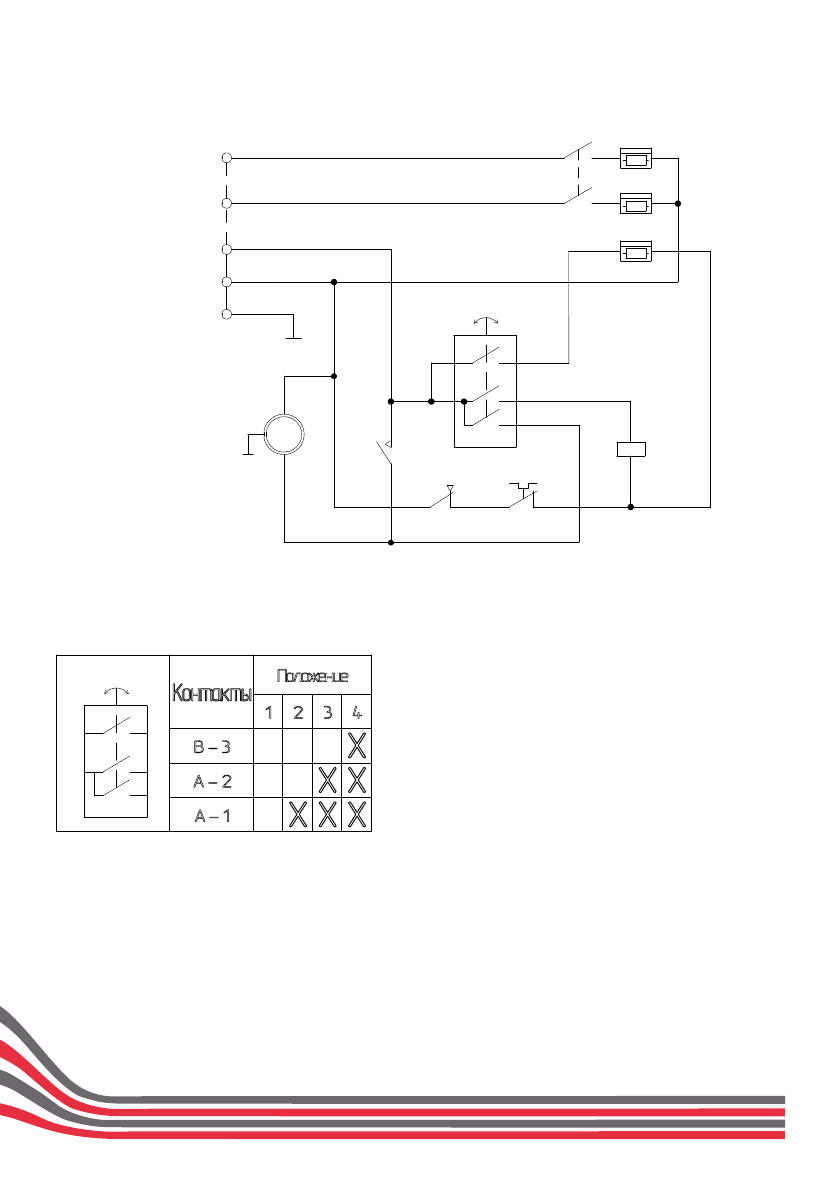

Электрическая схема тепловентилятора PT-Q15
Схема коммутации переключателя
SA1
Контакты
Положение
1
2 3 4
В - 3
Х
А - 2
А - 1
Х
Х
Х
Х
Х
EK1, EK2, EK3 - нагревательный элемент;
М1 - электродвигатель;
KM1 - электромагнитное реле;
SA1 - переключатель режимов работы;
SK1 - терморегулятор;
SК2 - защитный термостат;
SK3 - термостат задержки включения электродвигателя;
ХТ1 -клеммная колодка.
Схема коммутации переключателя
~
400В
L
3
L
2
L
1
N
PE
SK3
SK1
KM1.2
KM1.1
EK1
EK2
EK3
M1
M
~
SA1
Контакты
Положение
1
2 3 4
В - 3
Х
А - 2
А - 1
Х
Х
Х
Х
Х
SA1
SK2
ХТ1
Электрическая схема тепловентилятора PT-Q9
~
400В
L
2
L
1
N
PE
KM1.2
EK1
L
3
EK2
EK3
EK4
EK5
EK6
KM2.2
SA1
ХТ1
KM1.1
SK1
SK2
KM2.1
M1
M
~
